[النعمي]

السلام عليكم ورحمة الله وبركاته .

لآبتوب acer

موديل : pew72
aspire 57367

قاطع بور ...

...

الشاحن زآئد عن الفولت المكتوب عليه بـ 0.7v .. اي مكتوب على الشاحن
19v وفي القياس يطلع 19.7v ..

واللابتوب مكتوب عليه ايضاً 19v ..

عموماً .. جميع اجزآئة تعطيه ان لا شك في اي شيء ..بالنظر ..

وبالفحص تبين ما في الصورة ادناهـ .. حيث انه عند شبك البطارية لا تشحن ..

والشك يدور حول كنترول الشحن ISL6251 لاني قرات في مقال انه يقطع بور كامل ..

هذآ الداتا شيت تبع الآيسي ISL6251 ..

http://www.intersil.com/content/dam/...n92/fn9202.pdf


>>>

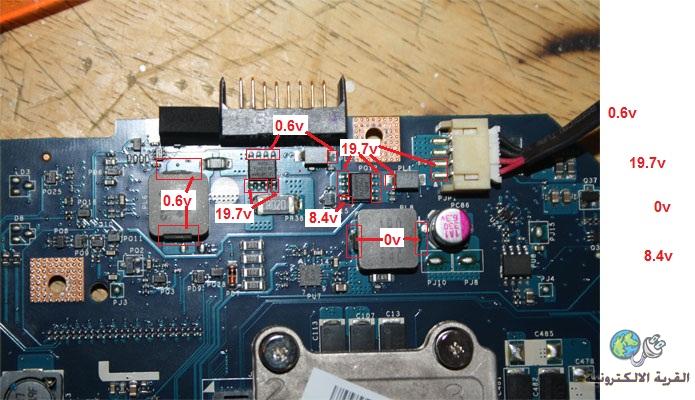

هذه صور الجهاز ومبين عليها بيانات الفوليته ..










اتمنى مسآعدتي في وجود العطل ..

[Technician king]

السلام عليكم يا بش مهندسنا العزيز

جيد انك قمت بعمل صورة بالقياسات كلها للموسفيتات

ولكن انا لا اعرف موسفيتات دائرة الشحن

قم بعمل الاتي للتعرف علي موسفيتات دائرة الشحن

1- قم بفصل جميع مصادر الطاقة للاب توب ( البطارية ، الشاحن )

2- قم بضبط الافوميتر علي وضع الجرس

3- قم بوضع اي طرف للافوميتر علي جيت الموسفيت ومرر الطرف الاخر علي جميع ارجل الايسي ، اذا اعطي جرس يكون هذا موسفيت هذة الدائرة

صورة موضحة



وقم بتحديد الموسفيتات التي اعطت مع الاي سي جرس واخبرني بفولتها

وخير ان شاء الله

[النعمي]

مهندسنآ القدير ..

اسعد الله يومك ..

بعد الفحص المتواصل .. وجدت انه الآي سي ذآ مو مركب كويس يعني مايل ..



وهنآك شورت في دائرة البور ( اي انه يعطي جرس ملتيميتر مع الارضي ) .. وبالمتابعه .. وجد حول الرامات ايضا شورت .. هل يدل هذآ على تلف هذآ الآي سي ام ان تعديله يكفي ..

[Technician king]

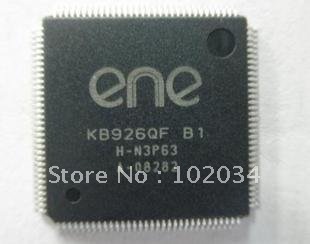

بالنسبة لهذا الاي سي فهو ايسي i/o واي خلل فية يقطع البورد بور

واحيانا تشعر بأنة موضوع بميل ولكن تكون مواضع الاطراف للايسي مضبوطة

ولكن انا استبعد i/o مؤقتا الي ان نتأكد من بقية دوائر الباور

انا ملاحظ ان سوكيت البطارية 0 فولت عدا بن واحد هو 0.6 فولت وهذا طرف الخيط كما يقولون

قم بتغيير هذا الموسفيت وابلغني بالنتيجة وهل هناك تغيير في الفولت ام كما هو

[النعمي]

مرحبا مهندسنا ..

لعدم وجود قطع غيار لدي سواء من لابتوب ثاني او المحلات لا يوجد لديهم ..

فضطررت اني افك واركب مع الضبط .. الـ I/O , والبروسيسور , والرامات , وجميع الموسفتات , وكنترول الشحن ....

حيث ان الـ I/O فعلا كانت هناك ارجل ليس في مكانها اي انه مائل بنسبة رجل وحده ..

.......

قبل الفك
كان على زر البور 18v .. وكان على الموسفتات 19.7 ..
كان الفولت بتاع البطارية الـ 0.6
كان مدخل الباور 8.4


.......................
وبعد


.

وبعد الفك
اخلفت القراءات ..

حيث اصبح على زر البآور 0v ...
وفولت البطارية اصبح بدون الكنترول 2.6 .. ولما اركب الكنترول 0.6
مدخل الباور 19.7

..
.
.

البورده محيوس كهربهآ

[Technician king]

معني ان كان هناك 18 فولت علي زر الباور اي ان i/o كان يعمل

قم بفك الاي / او وتركيبها مجددا الي ان تصل الي وجود باور علي زر الباور اولا

وربنا يستر ويكون i/o مازال سليما

[النعمي]

اقتباس المشاركة الأصلية كتبت بواسطة Technician king معني ان كان هناك 18 فولت علي زر الباور اي ان i/o كان يعمل قم بفك الاي / او وتركيبها مجددا الي ان تصل الي وجود باور علي زر الباور اولا وربنا يستر ويكون i/o مازال سليما

ان شاء الله .. ما تخفشش ي باشآ .. بس انا متآكد اني ركبته كويييس

لكن بفكه واركبه مره ثانيه ..

[sami altayib]

السلام عليكم اخوتي انا جديد على المنتدي وهذة اول ر سالة لي في المنتدي او اول رد ان صح التعبير ..
المهم- انا اعاني من نفس المشكلة مع اختلاف بسيط في القياسات ولكن قياس مفتاح البور يعطي بة فولت وبن منها تعطي 18فولت ومدخل الشاحن في البورد رجلين تعطي 19.38فولت تم تغير ايسي isl 6251 ولكن بدون فايدة ارجو مساعدتي اكن شاكر...
