[tamerelectronic]

بخصوص مشروع التحكم في 4 لمبات أنا قمت بعمل الدائرة ولكن مع بعض التعديل واشتغلت تمام على البروتس مع البرنامج الذى قمت بتصميمه على الفاجوال بيزيك ولكن فى العملى تعمل لمبة واحدة فقط ولا تعمل مثلا لمبتان معا فما الحل أننى اريد ان تعمل اى لمبة مع الاخرى او كل اللمبات معا مثلا وقد ارفقت الرسم والكود كالتالى فى ميكروسى
void main() {
char R;
TRISA=0;
PORTA=0;
UART1_Init(9600);
Delay_ms(100);

while(1)
{
if (UART1_Data_Ready() == 1)
{
R = UART1_Read();
if(R=='2')
{
PORTA.F0=0;
}
if(R=='1')
{
PORTA.F0=1;
}
if(R=='4')
{
PORTA.F1=0;
}
if(R=='3')
{
PORTA.F1=1;
}
if(R=='5')
{
PORTA.F2=1;
}
if(R=='6')
{
PORTA.F2=0;
}
if(R=='7')
{
PORTA.F3=1;
}
if(R=='8')
{
PORTA.F3=0;
}
if(R=='9')
{
PORTA.F4=1;
}
if(R=='a')
{
PORTA.F4=0;
}
}
}
}

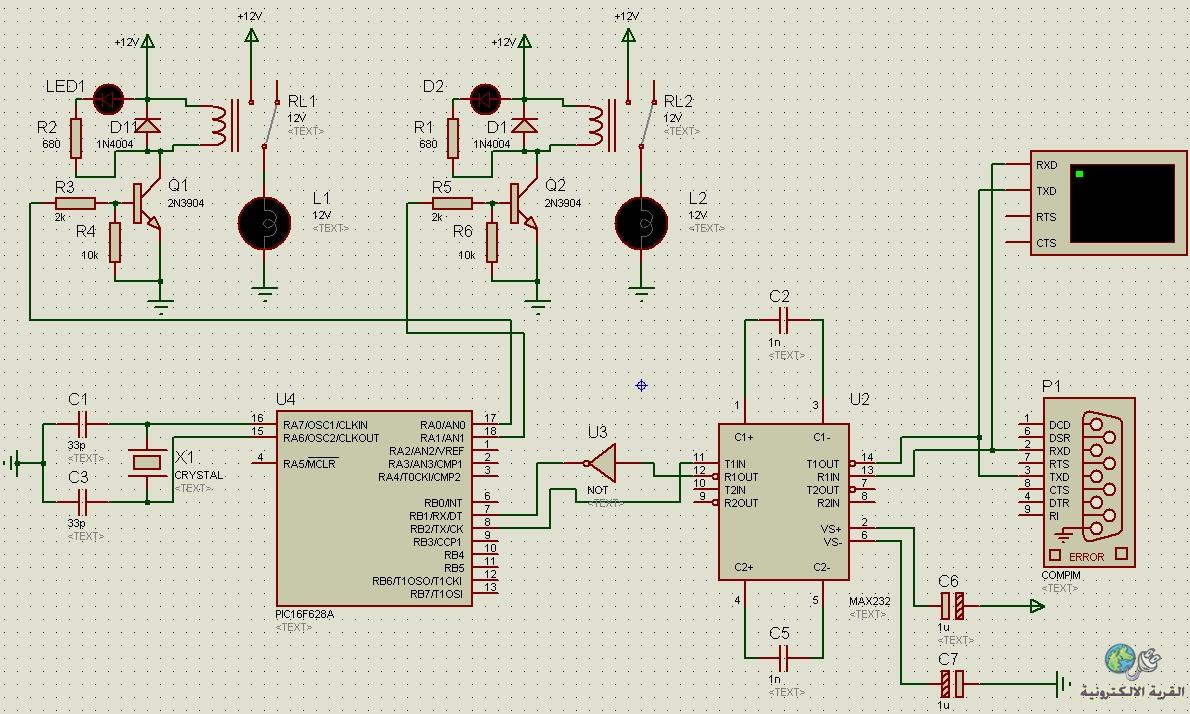

http://upload.qariya.info/images/qar...08e7da0d53.jpg

[ماجد عباس محمد]

دوائر 232 لا تستخدم دائرة NOT فالموائم MAX232 يقوم بالدور كاملا
لو الدائرة تعمل هكذا فى بروتس - تضاف لسلسلة اخطاء بروتس العديدة

استخدمت 232 مع الميكرو فى اكثر من دائرة و الربط مباشر بدون دائرة NOT
أيضا لم تذكر كيف نفذتها على الطبيعة هل هى متكاملة أم ترانزيستور ام ماذا

[tamerelectronic]

فى العملى لا اضع دائرة not ولكن وضعتها فقط فى البروتس لكى تعمل الدائرة لأن بروتس يعمل بالعكس اى من المفترض ان تكون RX > TX و TX > RX ولكن فى البروتس لابد من عكسهم ووضع not لكى تعمل الدائرة
