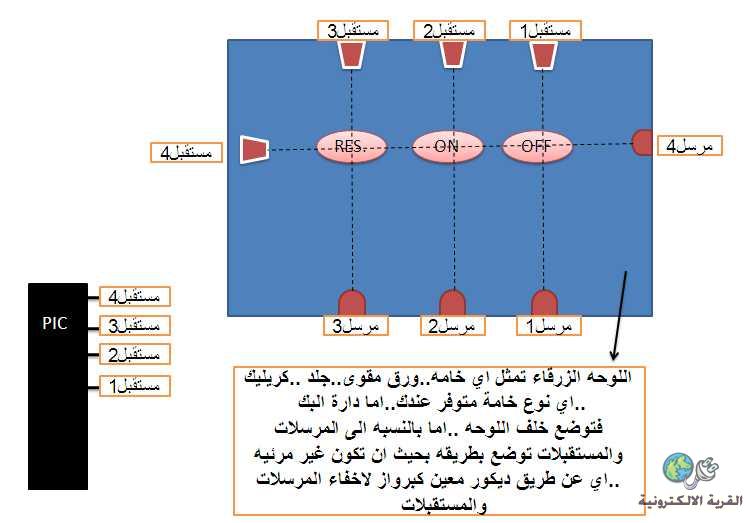

السلام عليكم هذه فكرة عامه عن المشروع وهو سهل جداااااااااا ويمكن تطبيقه فى اي وقت  الان كما نرى فى الصورة الموضوع سهل جدااا... قمنا بتصميم لوحه من اي خامه مثلاا سنقول انها ورق مقوى... هذه الورقه سنرسمها ونلونها بحيث يكون شكلها مثل واجه للوحه الكترونيه ونرسم عليها ثلاث زرار كما فى الشكل واحده لتشغيل ليد والاخرى للاطفاء والاخرى لعمل ريست للبك الان بما اننا سنستعمل ثلاث زرار فهذا يعني اننا سنستعمل اربع مرسل ومستقبل ونرتبهم كما فى الصورة سنوصل المستقبلات بالبك ..وتبقى المرسلات دائما فى وضع تشغيل ..اي ستبقى دائما ترسل فى اشاره ثابته اي نوع اشاره والمستقبل بدورة يستقبل هذه الاشارات دائمااا كما فى الصورة فاننا كونا ثلاث تقاطعات من الاشعه.... كل زر فوقه تقاطع ....اعتقد ان الفكرة واضحه اذاا وظعنا اصبعنا على زر on مثلاا فان المستقبل رقم 4 والمستقبل رقم 2 ستنقطع عنهما الاشاره وهنا سنخبر البك بان يعطي جهد على طرف الموصل به الليد واذا وضعنا اصبعنا على زر off فان المستقبل رقم 4 والمستقبل رقم 1 ستنقطع عنهما الاشارة ..فسنخبر البك فى هذه الحاله بان يعطي صفر فولت لهذه البن ونفس الشئ لزر الريست والان بالنسبه الى المسافه بين نقطة التقاطع والزر ..هذا يعتمد على تصميمك انت ولكن فى حالة لو عملنا زرار كثيره مثلاا (كي باد) هنا ستكون مشكله اخرة ..وهيا تداخلا الاشارات بين المستقبلات ..يعني المستقبل سيستلم اشاره من مرسلين او 3 مرسلات وهنا حتماا ستفشل التجربه ..فما الحل يوجد حلين احدهما لا انصح به... والاخر الثاني هوا الافضل الحل الاول: هوا ان نلف المستقبل بورق اسود لكي نفصله عن الذي جنبه وان لا نكبر المسافه بين كل مرسل ومستقبل .... الفكرة مشجعه وتحتاج فقد الى توجيه جيد للمرسلات ... والحل الثاني :هو الافضل... هوا تعيين اشارات محدده لكل مرستقبل ..اي بدل من ان تكون الاشارات موحده ..سنجعل لكل مرسل ومستقبل اشاره معينه اي شفرة وهكذا نستطيع القظاء على المشكله نهائيااااا اما دارة البك سنضعها خلف اللوحه ..اما المرسلات والمستقبلات فلها الف طريقه لاخفائها عن العين بطرق الديكور نحن الى الان صنعنا ازرار فى الهواء ولكن وضعنا اللوحه لكي نحدد اين نضع اصبعناا وبدل الورقه ممكن ان نرسم بطريقه فنيه على الجدار ولكن كلها نفس النتيجه والحل الخطير يمكننا ان نعوض بدل اللوحه بصورة افتراضيه ...مثل اشعه الليز ..هذه الاشعه ترسم لنا مكان الازرار فقط لكي نحدد اي نضع الاصبع بالتحديد وهنا كونا لوحة لمس بالهواء...... فى المشاركه القادمه سنطبق هذه الفكرة على شاشه LCD لكي تعمل باللمس وداعااا للبوش بوتون...هههههههههههههههههههه |
|
||||||
|
|
|
||||||
|

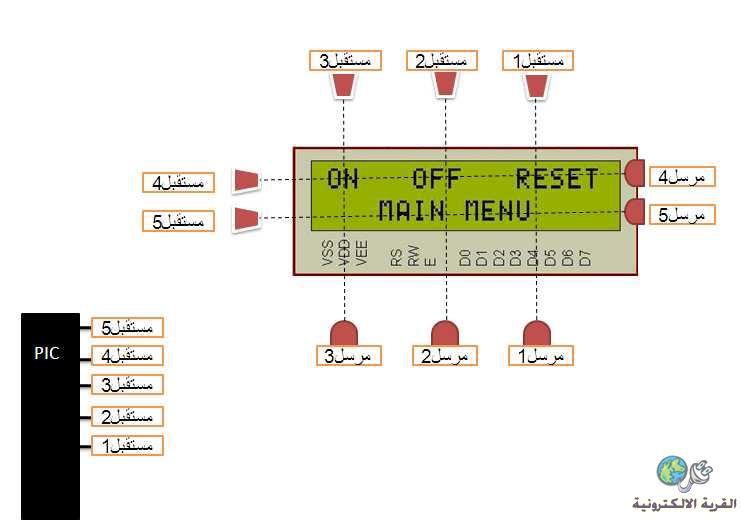

السلام عليكم  هنا طبقنا نفس الفكرة على شاشة (ال سي دي )عاديه ..وقد اضفنا مرسل ومستقبل اخر ..وذلك لاظافتنا امر باضهار القائمه الرئيسيه ...(main menu) الان اصبح عندنا 6 نقاط تماس يمكن ان ننفذ اي اوامر عليها ..اما فى هذه الصورة فانه لا داعي لنقطتين تماس التي فى السطر الثاني اليمين واليسار ولتفادي المشكله سنامر البك بانه لو تم لمسها بانه لا يعمل شي ونعطي فقط اوامر للخمس نقاط خلاصه الفكرة هيا مصفوفه ماتركس من الاشعه اتمنى ان اكون قد اوصلت الفكرة للجميع ..لا ينقص الا التنفيذ .... انا غير مسؤل عن الذباب او الحشرات التي ستقطع الاشعه ...ههههههههههههههههههههههههههه دمتم فى رعايه الله السلام عليكم |
|
||||||
|
|
