جهاز يحتوي NOT Gate ???

[M070RK]

السلام عليكم ورحمة الله وبركاتة
أنا صممت مشروع إلكتروني ولكني لم استطيع إيجاد احد القطع ,
وهي NOT gate وقمت بصنع واحدة (من ترانزستور) ولكن لم تؤدي المهمة ,
فلو تعطوني اسم جهاز فيه هذة الدائرة اشتري مثله (من التشليح) وافك القطة ,
علم بأني في السعودية (يعني ما في مكن بيع قطع ..)

[بسام1970]

المشاركة الأصلية كتبت بواسطة M070RK

السلام عليكم ورحمة الله وبركاتة
أنا صممت مشروع إلكتروني ولكني لم استطيع إيجاد احد القطع ,
وهي NOT gate وقمت بصنع واحدة (من ترانزستور) ولكن لم تؤدي المهمة ,
فلو تعطوني اسم جهاز فيه هذة الدائرة اشتري مثله (من التشليح) وافك القطة ,
علم بأني في السعودية (يعني ما في مكن بيع قطع ..)

تي تي إل

7404

سيموس

4069

[حيدر علاج حسن]

ربما البعض لا يعرفها من الاسم ... اطلبها من خلال رقم الاي سي و هي بالارقام (7404 , 7405 , 7406 , 4009 ) ...
وان لم تجدها يمكنك استخدام NAND gate ثنائية الدخل بجعل قيمة الدخل نفسها على الطرفين ...

وان لم تجد يمكنك ايجادها في منظومة AVR للمولدات ....

[M070RK]

استاذ بسام اشكرك على سرعة ردك لكن ,
ليس هذا قصدي , اضن انك تعرف صعوبة الحصول على القطع في السعودية
لذلك سالت عن جهاز يحوي هذه الدائر غالبا , فاستطيع أخذ هذه الدائرة منة (لأني ما اعتقد في طريقة أخرى).

[M070RK]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

وان لم تجد يمكنك ايجادها في منظومة AVR للمولدات ....

لو ممكن توضح اكثر

[بسام1970]

المشاركة الأصلية كتبت بواسطة M070RK

استاذ بسام اشكرك على سرعة ردك لكن ,
ليس هذا قصدي , اضن انك تعرف صعوبة الحصول على القطع في السعودية
لذلك سالت عن جهاز يحوي هذه الدائر غالبا , فاستطيع أخذ هذه الدائرة منة (لأني ما اعتقد في طريقة أخرى).

اطلعني على الدائرة ربما أساعدك على الحل بدونها أو بترانزستورات

لأن المرء لا يدري ما لديك من لوحات وما عليها من عناصر

في العادة توجد مثل هده الأيسي في دوائر التحكم وخاصة اللوحات القديمة

[M070RK]

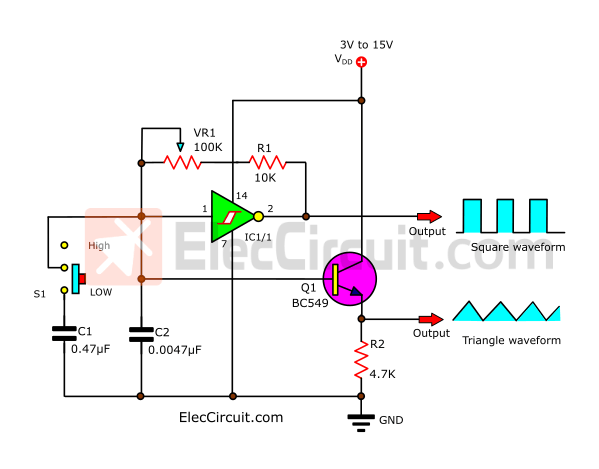

هذا احد اجزاء الدائرة (مولد نبضات)

[حيدر علاج حسن]

قبل ان اوضح ....
ليس من المعقول ان تكون كل هذه المتكاملات غير موجودة ...فهي منتشرة بكثرة و بالذات بوابة NAND ...
منظومة AVR هي لوحة الكترونية ( التصنيع المحلي ) تستخدم في التحكم بالجهد في المولدات الكهربائية ... احصل على اي لوحة تالفه واستخرج منها المتكاملة ...
