لقد جائني الابتوب وكانت المشكلة في الشاحن وكان البتوب يعمل بشكل نظامي ولكني بدون انتباه قمت بتبديل قطبي الشاحن وعندما وصلته بالابتوب خرجت رائحة احتراق وعندما فك الابتوب وجدت ديود عند مدخل الشاحن محترقة ولكن حتا بالتبديل لم استفد بقي هناك شوت جزئي ولا يعمل الاب بالشاحن ولا يعطي اشارة شحن البطارية ابدا ولكن عند وضع البطارية وهي مشحونة يعمل الجهاز بشكل نظامي فارجوكم مساعدتي وتبيين اين تذهب خطوط الشاحن لاني لم اجدها واذا امكن القطع المسؤلة عن المشكلة

[Technician king]

بسم الله

اذا اتبعنا مبدئ الاستبعاد

1- استبعد زر الباور: لان الجهاز يعمل في وجود بطارية فقط

2- استبعد (الاي / او) : لان زر الباور يعمل اذا هناك فولت خارج من (الاي / او)

3- استبعد دائرة السيستيم الرئيسية : لان (الاي / او) يعمل اذا هناك خرج 3.3 فولت ، 5 فولت

اذا العطل ينحصر في

1- الشاحن : ( تأكد من ان الخرج مضبوط لمدة دقيقة كاملة ، لان في حاله تبادل طرفين الكابل والتوصيل يتأثر الشاحن ايضا فغالبا ما تجد قراءة الفولت متغيرة بمعني ان تكون في اول 5 ثواني ثابتة علي 19 فولت مثلا ثم بعد ذلك تصفر اي تعطي صفر فولت دائم وبهذا لا يعمل اللاب توب) ويلزم تغيير الشاحن

2- سوكيت الشحن : قم بالقياس خلفة وتأكد من الفولت ان ، الارضي ، فولت اي دي

3- دائرة الشحن وتحديدا في ( موسفيتات ) و انا استبعد الاي سي ايضا ، لان في حاله تلف الاي سي لا يصل فولت لدائرة الباور سيستيم في حاله البطارية او الشاحن وبالتالي لايعمل الاي / او في كلا الحالتين وبالتالي لا يعمل اللاب توب ، ابحث جيدا في الموسفيتات التي بجوار سوكيت الشحن و البطارية و غير المشكوك فية فورا

اي استفسار انا في الخدمة

[modern-1999]

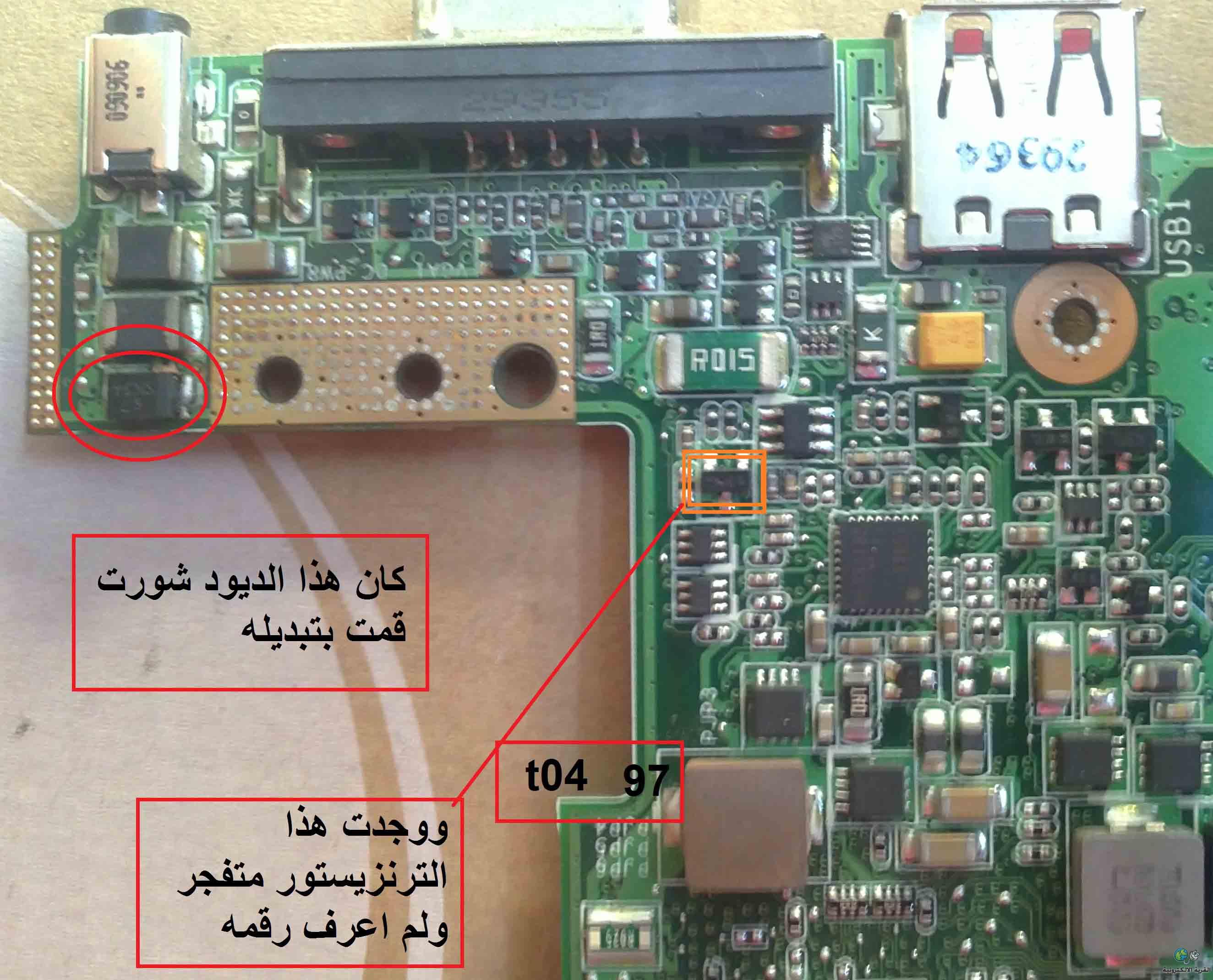

لقد قمت بفحص الشاحن وهو نظامي ويعطي فولط 19 لمدة 5 دقائق ولم يتغير ولكني وجدن ترانزيستور صغير رقمة t04 97 الرقم 97 مكتوب بشكل جانبي وليس على نفس الخط مع 04 ولا اعرف كيف اجد له بديل او الداتا شيت له فارجو ان لا تؤاخذيوني بجهلي واشكرم جزيل الشكر على اهتمامكم وهناك صور مرفقة للبوردة
والتغية خلف سوكت الشحن نظامي

http://upload.qariya.info/images/qar...9368f36ab8.jpg



http://upload.qariya.info/images/qar...bc881924ef.jpg
