[emad1]

دائرة ارسال صورة وصوت وهي علبة rf موجودة في مشغلات الاقراص الصيني عادي cd وهي تبث لمسافة بسيطة هل بالامكان زيادة مدى هذة الدائرة .

وفي هذا الرابط يناقش هذة المسألة

http://circuitsdiy.com/the-simplest-...tter-ever-made

[جمال حماد]

اخى اولا يجب ان تحدد ما هو المجال الذى تعمل فيه
هذه الدائره vhf-h او vhf-l
لانك ستحتاج فقط الى مكبر مناسب لتكبير قدره خرج
هذه الدائره ولكن قبل ذلك لابد من تحديد مجال البث

[emad1]

اقتباس المشاركة الأصلية كتبت بواسطة جمال حماد اخى اولا يجب ان تحدد ما هو المجال الذى تعمل فيه هذه الدائره vhf-h او vhf-l لانك ستحتاج فقط الى مكبر مناسب لتكبير قدره خرج هذه الدائره ولكن قبل ذلك لابد من تحديد مجال البث

تبث على قناة 9
على مجال VHF ويقال بثها بحدود 100 - 150 متر واريد صنع لها مكبر بسيط لكي ازيد من مداها وشكرا.

[emad1]

مارأئيك بهذا المكبر

[جمال حماد]

البث على القناه 9 يعنى ان الدائره تبث على تردد 200 ميجا هيرتز تقريبا

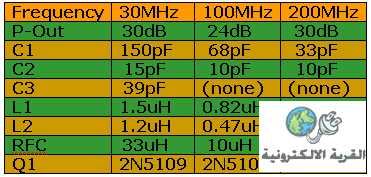

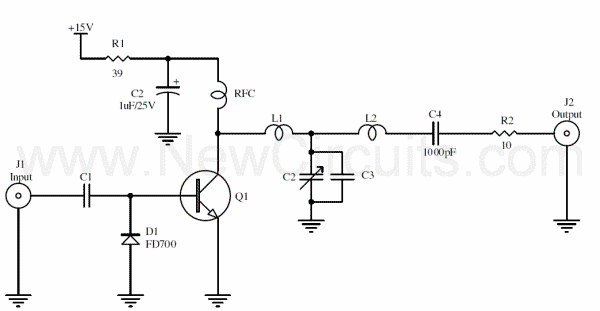

هذه دائره مكبر قدره 1وات يعمل على التردد من 30 الى 200 ميجا هيرتز

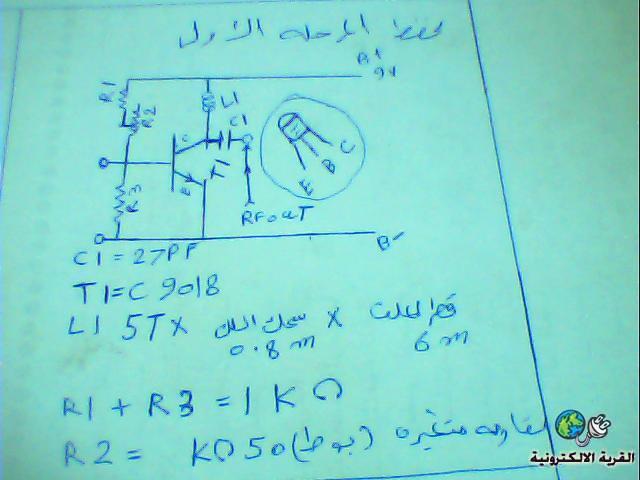

ولكن يحتاج اولا الى اضافه مرحله تكبير اولى لتجعل خرج قدره الدخل للمكبر فى حدود
150 ميللى وات
[IMG][/IMG]

[IMG][/IMG]

[emad1]

أشكرك اخي على المكبر وياريت تكمل جميلك بمكبر اولي لكي تكتمل الدائرة


لدي سوال :

هل يختلف مكبر الارسال لمرسلة اف ام عن مكبر الارسال لمرسلة تلفزيونية

وشكرا لك

[جمال حماد]

لا يختلف اخى الغالى
فقد قمت بتركيب مكبر قدره واحد وات على جهاز فيديو سيندار
وزاد البث لمسافه وصلت الى 500 متر تقريبا بهوائى داخلى بسيط

[emad1]

اقتباس المشاركة الأصلية كتبت بواسطة جمال حماد لا يختلف اخى الغالى فقد قمت بتركيب مكبر قدره واحد وات على جهاز فيديو سيندار وزاد البث لمسافه وصلت الى 500 متر تقريبا بهوائى داخلى بسيط

اخي جمال بارك الله فيك ياريت اتساعدني في هذا الموضوع بمكبر جيد لهذة الدائرة ويكون بسيط ومفهوم
وهل بالامكان ان نطلع على المكبر الذي ركبته على جهاز الفيديو سيندار وهل ينفع هذا المكبر لموضوعي وشكرا جزيلا لك .

ملاحظة ؟ في البداية كانت الصور موجودة الآن غير موجودة ولااعرف السبب ممكن رفع المكبر من جديد .
وجزيت خيراً
