مشكلة فى دائرة fm لاتعمل بعد تنفيذها

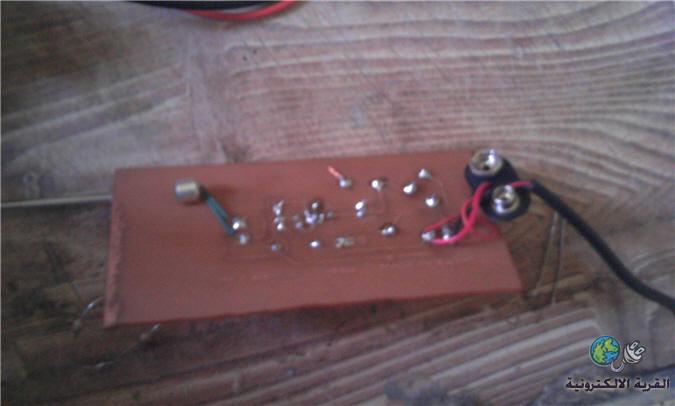

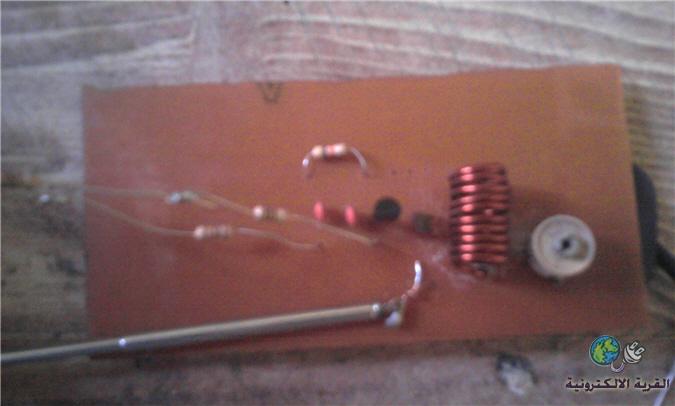

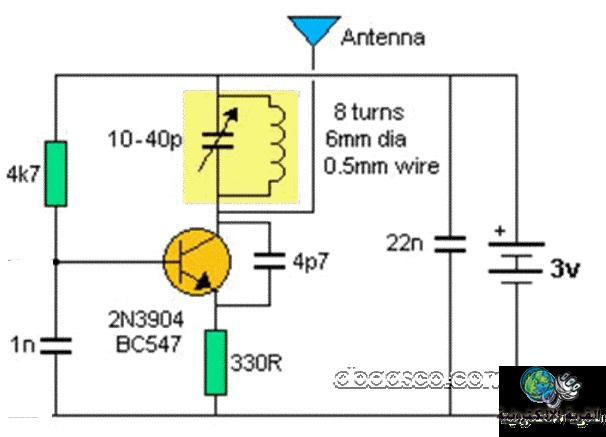

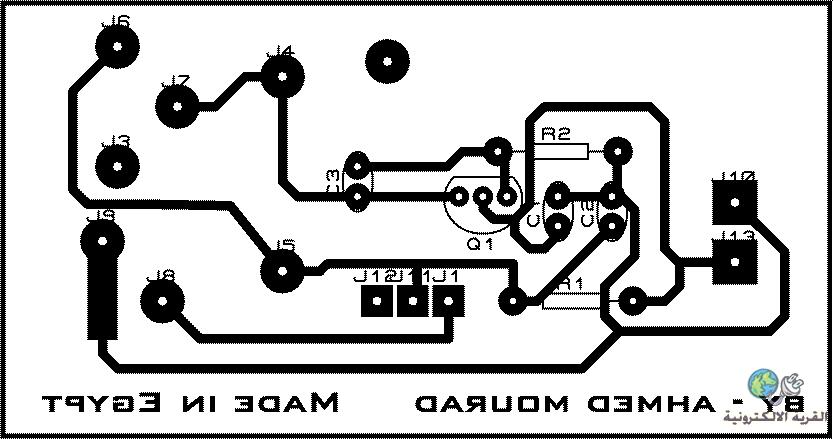

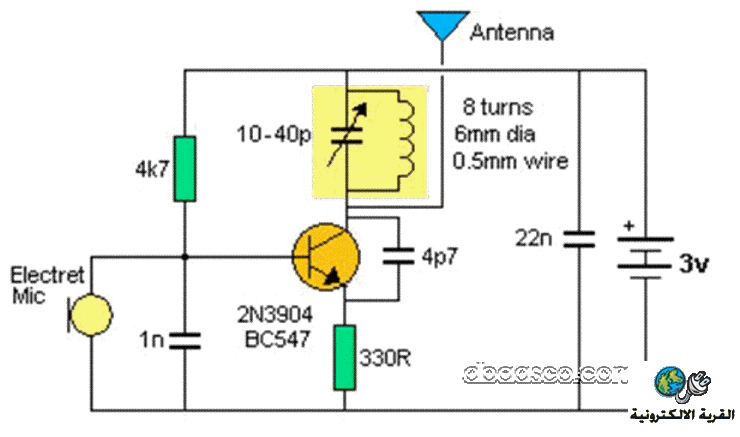

المهندس وليد الفرا وكل اعضاء المنتدى المحترمين لدى مشكلة ورجاءا مساعدتى فيها لقد قمت بتنفيذ هذه الدائرة عمليا المرفق صورتها ولكن للاسف لا تعمل ولا اداى اين هى المشكلة فيها وحولت فيها كثيرا بحثا عن حل و لا اعلم لماذا لا تعمل الدائرة
|
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
|
|
||||||
|
|
|
|||||
|
[QUOTE=mourad3d;691291]المهندس وليد الفرا وكل اعضاء المنتدى المحترمين لدى مشكلة ورجاءا مساعدتى فيها لقد قمت بتنفيذ هذه الدائرة عمليا المرفق صورتها ولكن للاسف لا تعمل ولا اداى اين هى المشكلة فيها وحولت فيها كثيرا بحثا عن حل و لا اعلم لماذا لا تعمل الدائرة حسب رأيي الشخصي اختيار هذه الدائرة غير موفق بالنسبة لمبتديء لأن الترانزستور 2N3904 وإن كان أصليا قد يحجم عن التذبذب إن اختلت قيمة الملف والمكثف تأمل الدائرة المطروحة هنا والمبسطة بترانزستور 9018 http://www.qariya.com/vb/showthread.php?t=114913&page=2 وبعد ذلك عد إلى دائرتك وأعلم أن المرسل يتكون من مذبذب  المذبذب هو القلب النابض للمرسل وقبل أن تصل كل شيء وتتعب نفسك وتصنع لوحة مطبوعة أنصحك بالتمرس والمهارة في عمل دوائر المذبذب بدون متاعب لوحات مطبوعة وبعد ذلك تسهل الأمور قم بوصل الدائرة أعلاه بدون لوحة كما في الدائرة المقترحة 9018 وقم بتقليل عدد لفات الملف وتأكد من أن المكثف المتصل بين مجمع ومشع الترانزستور من 4,7 بيكو إلى 8,2 بيكو على الأكثر عدد اللفات اجعله 5 لفات على قلم رصاص بعد أن تصل الجهد 3 فولت إلى الدائرة بالقرب من مذياع إف إم مرتفع الصوت قم ببساطة بضرب الملف بقلم رصاص أو بقشة وبخفة (ليس مبرحا) أو شيء خفيف وليس معدني فإذا سمعت شيئا في المذياع قم بعد ذلك بتحريك المكثف المتغير أي بإدارة البرغي لتغيير السعة فسوف تسمع تغطية على محطة الإستقبال في المذياع إن حصل هذا أي إن نجحت الوصلة قم بفصل الجهد وبوصل المايك وتشغيل الدائرة ستسمع صفيرا اخفض المذياع وأبعده عن المرسل متر أو مترين وقم بتحريك المكثف المتغير ببطء يجب أن تصنع مفك خاص لذلك من عمود من البلاستيك برأس فولاذي صغير بعد يعمل المرسل قم بتحديد أفضل محطة تستقبل الإرسال وذلك بتوليف الراديو طبعا بطبيعة الحال تستطيع ذلك من خلال التغير بسعة مكثف المرسل المتغير ولكن التوليف من الراديو أسهل أي إذا أرت الإرسال على 108 ميغا آخر المينا في الراديو بعد أن تستقبل على 108 قم بتحريك مكثف الراديو ليكون الصوت أوضح ما يمكن إن لم تنجح الدائرة اعلم أن هناك خلل في الوصلة أو الترانزستور معكوس الوصل أو الترتنزستور قد تلف من وصلات مغلوطة سابقة وهذا ما لا نرجوه لك التعديل الأخير تم بواسطة : بسام1970 بتاريخ 22-11-2012 الساعة 03:35 PM |
|
||||||
|
