[ennng]

السلام عليكم ورحمة الله وبركاتة

عندي اشارتيين sin wave لها نفس التردد ولنقل 10 هيرتز ولها نفس amplitude ولنقل 2v لكن بينهما phase shift اي هناك فرق بينهما ولنقل 45 او 90 درجة.

اريد ان ادخل الاشارتيين على المتحكم (pic16f877a) وايجاد هذه المسافة بينهما ومن ثم عمل مساوه بينهما او نجعلهم متزامنتين.

[حيدر علاج حسن]

x=adc_read(0);
y=adc_read(1);
if(x==0)for(i=0;i<1000;i++)
                  {delay_ms(1);
if(y==0)breake;}
time=i;

ندخل الاشارة الاولى على المنفذ الاول و الثانية على المنفذ الثاني
اذا اصبحت الاشارة الاولى بصفر ابدأ بتشغيل عداد من صفر الى 1000 و بفارق زمني 1 ملي ثانية ...
اذا اصبحت الاشارة الثانية بصفر اوقف العداد
وبذلك ستكون قيمة العداد هي الفارق الزمني بين الاشارتين ...

[ennng]

بارك الله فيك اخي الكريم ياليت توضح اشوي الفكرة وكيف نظهر الفرق واي timer نستخدم. ياليت ملف محاكاة اذا امكن الله يوفقك
هناك شخص اقترح لكن لاادري انه نستخدم 2 comparators وهو موجود في pic16f877a بحيث ندخل كل اشارة على comparator ونضع رفرنس داخلي مثلا 2v وبالتالي اذا الاشارة الاولى اصبحت اكبر من 2 راح يعطي high على مخرج المقارن ونستخدم المقاطعة PIR2.CMIF تبع المقارن ونشغل timer , والاشارة الثانية لازالت تحت 2 وعندما تصل او تتعدى 2 يكون مخرج المقارن الثاني high وفي هذه اللحظة نوقف timer وبالتالي نحصل على الفرق. هل هذه الطريقة تنفع.
بارك الله فيك اخي الكريم

[حيدر علاج حسن]

انا استخدمت نفس الاسلوب لكن بعمل مقارنة من خلال الكود و ليس بالضرورة استخدام المقارن الداخلي ..
الكود الذي كتبته يحسب الفرق بين الاشارتين و اسميته time ....
و لك ان توضفه كما تريد ...

[ennng]

بارك الله فيك اخي انا عملت سيميلوشن على البروتيس لكن في كل مرة يعطي نفس الناتج يعني اعمل شفت لااحدى الاشارتين بقيم مختلفة ٣٠,٤٥,٩٠,١٨٠ لكن الناتج ثابت على البورت B

الكود استخدمت pic16f877a

int i;
int time;
unsigned int x;
unsigned int y;

void main(){
TRISA=1;
TRISB=0;
PORTB=0;
while(1){
x=adc_read(0);
y=adc_read(1);
if(x==0)for(i=0;i<1000;i++)
                  {delay_ms(1);
if(y==0)break;}
time=i;
portb=time;}

[حيدر علاج حسن]

ما هي القيمة التي ظهرت عندك ؟؟؟
لاحظ ان الموجة تمر بمرحلتين تكون فيهما ذات قيمة صفرية و بينهما فرق طور 180 درجة . اي نصف الوقت ...
فلابد من اضافة شرط اخرى يحدد الموقع المقصود للموجة ....
ارفع الملفات من فضلك ؟

[ennng]

عندي فكرة اخرى وهي استخدام timer1 وهي نفس فكرتك تقريبا بحيث اذا الاشارة الاولى ساوت صفر يشتغل التايمر واذا الاشارة الثانية ساوت الصفر يتوقف التايمر وبالتالي الوقت المحسوب يكون الفرق بين الاشارتيين لكن يظهر على البورت الموصلة قراءات سريعة اي الليدات تضئ وتطفئ بسرعة !!!

الكود

int i;
int phase;
unsigned int x;
unsigned int y;

void main() {
 TRISA=1;
 TRISB=0;
 PORTB=0;
 TRISD=0;
 PORTD=0;
 TRISC=0;
 PORTC=0;
   T1CON.T1CKPS1=0;
        T1CON.T1CKPS0=0;
        T1CON=0;
  while(1){

 x=ADC_Read(0);
 y=ADC_Read(1);
 if(x==0)
 T1CON.TMR1ON=1;
 if(y==0);
  T1CON.TMR1ON=0;

  PORTC=TMR1L;
  PORTD=TMR1H;

  }
}

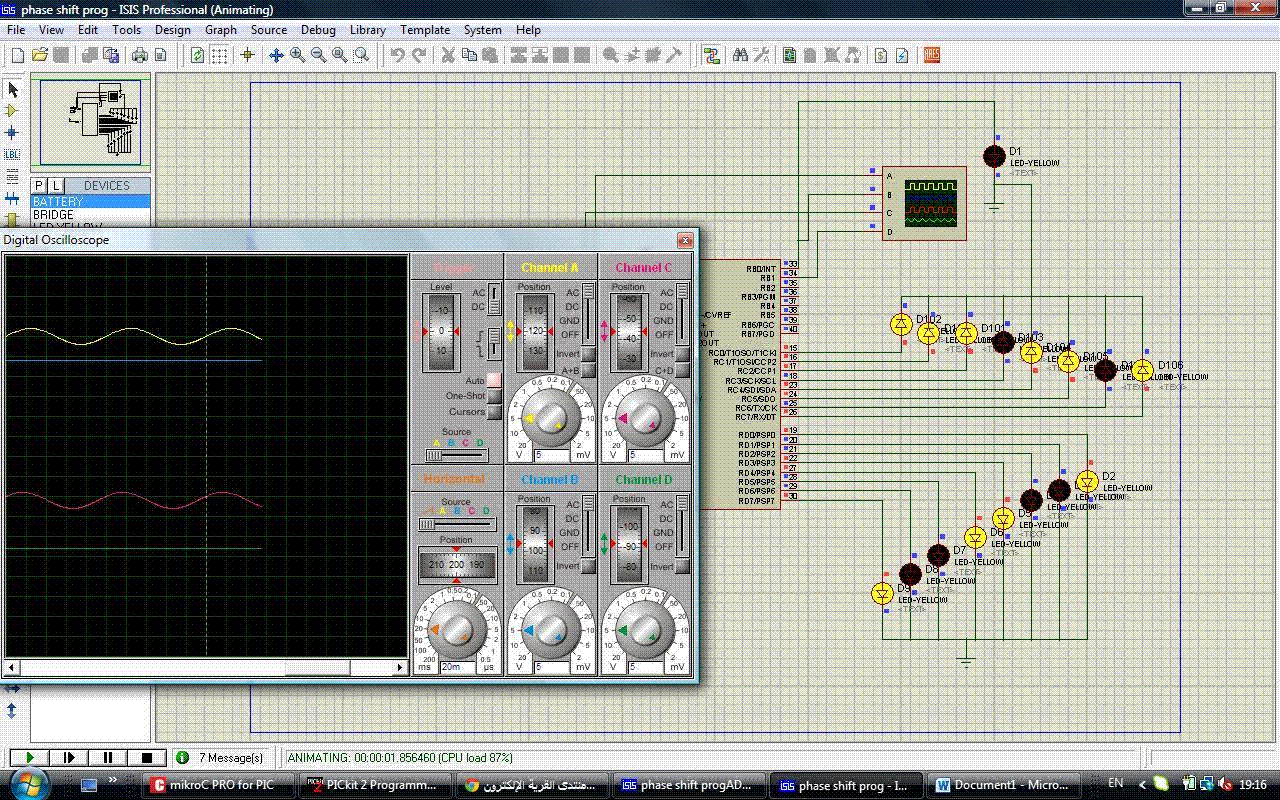

الدائرة

[حيدر علاج حسن]

الفكرة صحيحة و لكن لا يكفي ان تستخدم شرط واحد ...
الموجة الجيبية تكون صفرا في حالتين ( الزاوية =0 , و الزاوية = 180 )
و هكذا فان الشرط سوف يتحقق مرتين مع كل ذبذبة .
فلا بد من استخدام شرط اخر يحدد اي الصفرين هو المقصود
