ساعدوني في تصميم دارة

[asto]

السلام عليكم

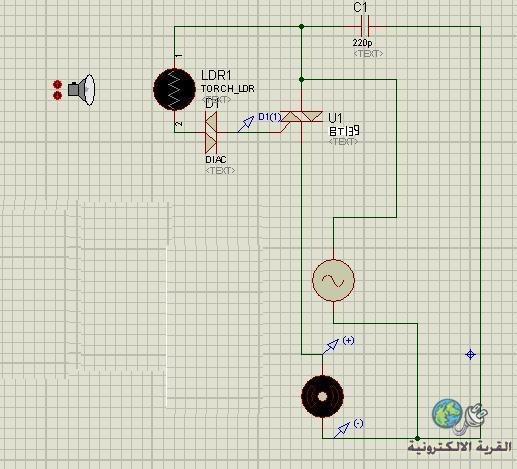

لدي الدارة التالية على برنامج بروتوس



هنا مصدر الكهرباء هو 220 فولط ac
و المطلوب ما الدايك المناسب لهذه الدارة علما ان الحمل ممكن ان يكون حتى 3000 واط

و ما قيمة المقاومات التي يجب أضيفها الى المقاومة الضوئية (ldr عادي) و الدايك على التسلسل اي بعد المقاومة الضوئية و قبل تفريعة المكثف

[فكروعلم]

ما وظيفة الدارة التي تصممها

[عريبى محمود]

المشاركة الأصلية كتبت بواسطة asto

السلام عليكم

لدي الدارة التالية على برنامج بروتوس



هنا مصدر الكهرباء هو 220 فولط ac
و المطلوب ما الدايك المناسب لهذه الدارة علما ان الحمل ممكن ان يكون حتى 3000 واط

و ما قيمة المقاومات التي يجب أضيفها الى المقاومة الضوئية (ldr عادي) و الدايك على التسلسل اي بعد المقاومة الضوئية و قبل تفريعة المكثف

السلام عليكم ورحمة الله وبركاته
----------------------------------

اخى الكريم
ما رايك فى هذه الدائرة

[asto]

هنا سالب 230 فولط موصول مع سالب 9 فولط لذا لن اجرئ على تجربة الدارة

الا اذا اكدت لي ان السالبين مفصولان

[asto]

و دارة الاخ عريبى محمود لم تعمل بالمحاكاة

و هذه الدارة مثل on/off باستعمال ldr

[ماجد عباس محمد]

الدايك الموجود بالسوق غالبا نوع واحد 50 فولت وهو المستخدم فى دوائر الترانس الإلكترونى و بعض اللمبال الموفرة

كل الدوائر الموضوعة بها خطأ مشترك وهو عدم وجود مقاومة بين البوابة و الطرف الأساسى 1 أو المسمى MT1 ولهذا فى الواقع قد لا يقفل التراياك و قد يرتعش حسب نوع الحمل و ظروف الدائرى لكن على بروتس ستكون الأمور على خير ما يرام وهذا فرق بين الواقع و المحاكاة

[asto]

طيب كم قيمة هذه المقاومة

[asto]

لم تجيبوا على تساؤلي
