[احمد عادل]

اخوانى اليكم تعديل البلاى استيشن 1 و 2 بالصور
ليستفيد منها الجميع
وهذا التعديل حتى تعمل الاسطونات المنسوخه copy

1 Playstation

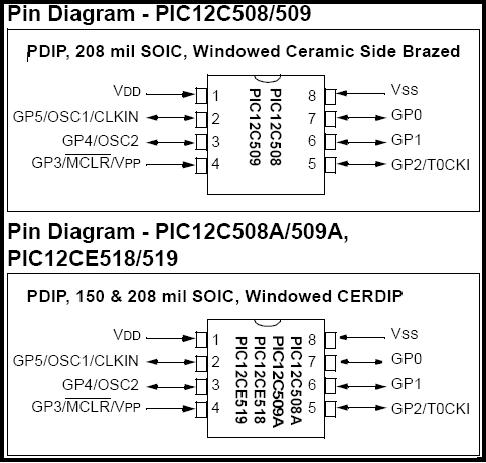

صوره ايسيه التعديل الخاصه بجهاز one

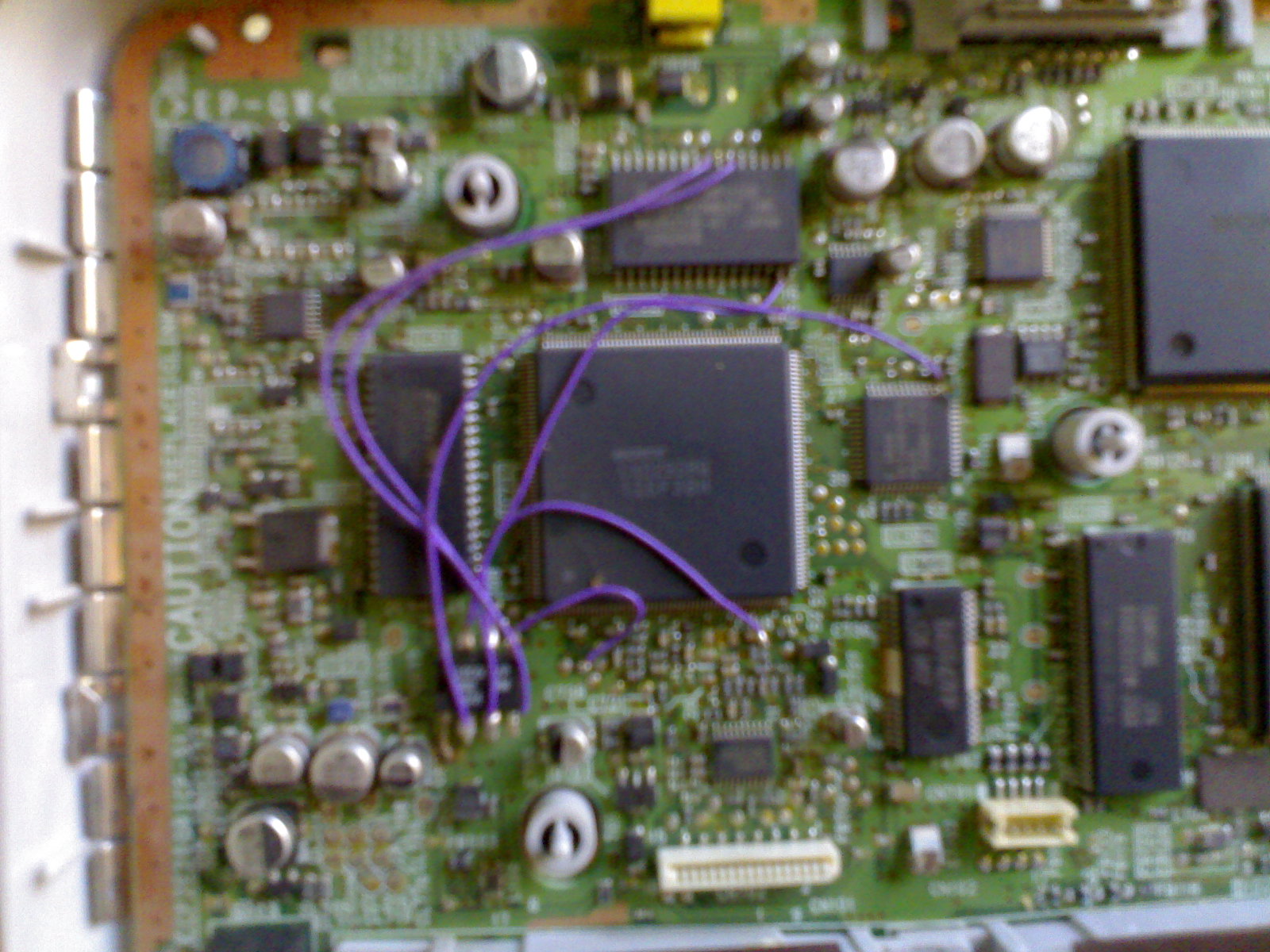

وهذه صور اماكن التوصيل لكل موديلات one

as750x

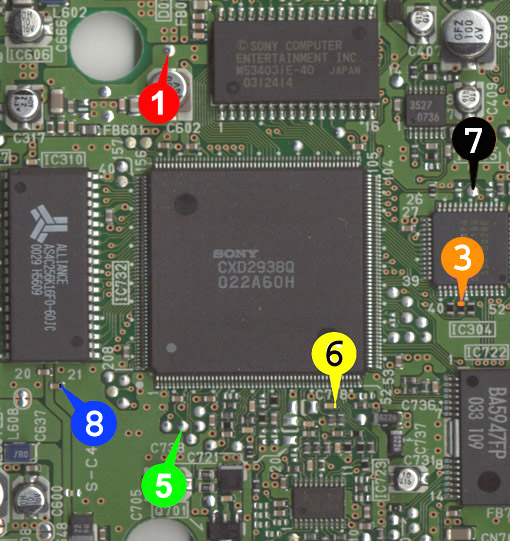

SCPH 10x PSone


SCPH 900X


st2900x


2 Playstation

وهذه صور اماكن التوصيل لكل موديلات two

ps 4h82xq9


ps 48lst4y


ارجو ان يكون الموضوع اعجبكم
والسلام عليكم ورحمه الله وبركاته

[seso100100]

بارك الله فيك

[مهندس عمر]

اللة ينور عليك

[mmmmm]

الاخ العزيز المهندس أحمد عادل هذا الموضوع أنت سابقتنى فيه فى الخير فهو من موقع أيرانى - أنا قلتك قبل ذلك - عموما جزاك الله كل خير أخوك محمد رجب - كفر الزيات - غربية :xlve: :xlve: :xlve: :xlve: :xlve:
mmmmm http://www.qariya.com/vb/showthread.php?t=11442

[احمد عادل]

شكرا لكم جميعا
وللاخ احمد
عندما عثرت على الصور فى الموقع الايرانى
حبيت ان ارفعها للمنتدى ليستفيد منها الجميع
وتكون مرجع للاخوة الاعضاء

تحياتى

[mmmmm]

[

يوجد ic تعديل أخروهو 12c607 وتركبيه كما يلى : -
[U]تعديل لجهاز playstation 1 sony موديل scpH-102[/U]
رقم ic تعديل 12c607 وله 8 اطراف
طرف 1 متصل بأى vcc داخل الشاشيه
طرف 2 متصل بطرف 14 من ic304 (sc430943pb )
طرف3 متصل بطرف 22 من ic 102 (m534031 )
طرف 4 متصل بطرف24 من ic102 (m534031 )
طرف5 متصل بطرف5 من ic732 ( cxd2938q )
طرف6 متصل بطرف42 من ic732 ( cxd2938q) او مكثف c718
طرف 7 متصل بطرف15 من ic 102 (m534031 )
طرف 8 متصل بالارضى

="Lime"]أخوك محمد رجب[COLOR - كفر الزيات - غربية[/COLOR]

[mmmmm]

الاخ العزيز / المهندس أحمد عادل هذة مشاركة بسيطة كى أشركك فى الخير
أخوك محمد رجب - كفر الزيات - غربية
MMMMM:xlve: :xlve: :xlve: :xlve: :xlve:

[mr power]

احسنت وبارك الله ونرجو ان تعم الفائدة
