قديم 07-10-2012, 07:50 PM المشاركة 1
win جهاز انذار بواسطة التليفون المحمول وايضا كفائة التجارى Twitter FaceBook Google+

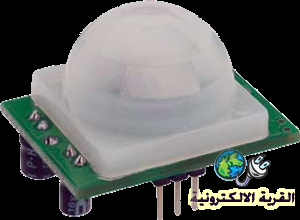

السلام عليكم ورحمة الله وبركاته كثرت فى الايام السابقة ان نسمع اختراع مصرى واختراع يونانى وكثير من الاشاعات عن جهاز الانذار الذى يتصل بك على الموبيل ويقوم بقطق الكهرباء عن السيارة من ناحية البادئ او شمعات الاشتعال ورايت اثمان تبدا من 500 جنيه لاحد الاخوة وحتى ثلاثة الاف جنيه تعالو معا نفكر كيف يعمل هذا الجهاز ونفرده لدوائر منفصلة وبعدين نجمع تللك الدوائر معا لتصبح اكثر كفائة من مما عرض بجد وبطريقة سهلة انا اخترت قسم الاتصالات لانى معه منذ كنت شاب وللان حتى ابيض شعرى واكن للقرية بمشرفها العام كل التقدير والاحترام نبدا كيف نبدا ان نستشعر حركة داخل السيارة او المنزل او المحل وكيف نجعلها تجعل التليفون يطبي رقم معين اولا يوجد بالاسواق حساس للحركة وهذا الحساس يستجيب لحركة اى شئ من اقل من متر الى سبعة امتار وهذه صورته ولن الاشارة التى يتحكم فيها لا تكفى الا اضائة ليد ثلاثة ملى ولا تستطيع اضائة ليد خمسة ملى لابد من تكبيرها غدا باذن الله سارفق الدائرة لكى يتم الجز الاول وهو عندما يتحرك شئ فى دائرة سبعة امتار يتم الطلب اولا ارجو من اخى ياسر المساندة وانا على العموم انجزت وحدة متكاملة ونصل معا الى نهايتها


التعديل الأخير تم بواسطة : هلال رشدى بتاريخ 07-10-2012 الساعة 08:04 PM
اعلانات

الصورة الرمزية هلال رشدى
هلال رشدى
:: عضو ذهبي و مشرف سابق لمنتدى الاتصالات ::
تاريخ التسجيل: Feb 2004
المشاركات: 758
نشاط [ هلال رشدى ]
قوة السمعة:114
قديم 07-10-2012, 08:39 PM المشاركة 2
افتراضي

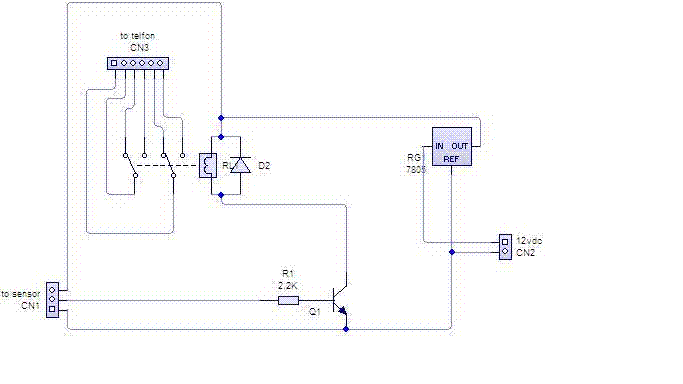

اليكم اول دائرة التى تغذى النسور بى خمسة فولت وتاخذ الاشارة من السنسور وتكيرها لتعطيها الى ريله وهو نقطةالربط الاولى بين التليفون والسنسور

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية هلال رشدى
هلال رشدى
:: عضو ذهبي و مشرف سابق لمنتدى الاتصالات ::
تاريخ التسجيل: Feb 2004
المشاركات: 758
نشاط [ هلال رشدى ]
قوة السمعة:114
قديم 07-10-2012, 08:48 PM المشاركة 3
افتراضي


السلام عليكم هذه الدائرة البسيطة سنستعملها كثيرا فى مشروعنا لانهاتؤدى اكثر من وظيفة
ر


الصورة الرمزية emad1
emad1
:: عضو فضي ::
تاريخ التسجيل: Nov 2005
الدولة: Usa
المشاركات: 2,342
نشاط [ emad1 ]
قوة السمعة:132
قديم 07-10-2012, 09:00 PM المشاركة 4
افتراضي


اخي هلال

أسمح لي ان اكون اول من يحييك على هذا الموضوع الرائع بارك الله فيك نحن في انتظار بقية شرح الدائرة .


الصورة الرمزية هلال رشدى
هلال رشدى
:: عضو ذهبي و مشرف سابق لمنتدى الاتصالات ::
تاريخ التسجيل: Feb 2004
المشاركات: 758
نشاط [ هلال رشدى ]
قوة السمعة:114
قديم 07-10-2012, 10:13 PM المشاركة 5
افتراضي


اتشرف واعتز بمرورك اخى عماد عليك اخى ان تنقذ الاتى اولافى التليفون اولا الحم سلكين رفاع جدا جدا على الرقم 2 وايضا خصصه للرقم الذى تريد طلبه فى حالة السرقه اول سلكين يلحمو بالرقم 2 وسلكين ايضا فى اطرفين الشحن وسللكين اخرين فى طرفى سماعة الجرس ليس فى سماعة الاذن الان معنا عدد 6 اسلاك 2على الرقم اثنين و2 على اطراف السماعة الخلفية وطرفين الشحن وافضل الموديلات القدينة مثل 3310 1100--او اى موديلات رخيصة لسبب ان الموديلات الحديثة مكان الارقام ليس نحاس انما كربون وذا صعب الحام فيه ابدا بوصل طرفين الرقم 2قى طرفى الريليه الذى به 6 طرف ووصل السنسور بالثلاث اطراف المخصصة به فى اللوحة الاولى +5فولت واوت والارض الان اذا مر شخص امام السنسور سيتم طلب الرقم المخصص على رقم اثنين وبعد ذللك ستابع معك بقية الدوائر باذن الله وارفع سماعة الجرس من مكانها واضبط كل النغمات ونغمات المفاتيح والرسائل على اق ماعدا الرقم المخصص فاضلط نغمته على رنى واحدة فى الوضع نغمة مرتفعة


الصورة الرمزية هلال رشدى
هلال رشدى
:: عضو ذهبي و مشرف سابق لمنتدى الاتصالات ::
تاريخ التسجيل: Feb 2004
المشاركات: 758
نشاط [ هلال رشدى ]
قوة السمعة:114
قديم 08-10-2012, 12:49 PM المشاركة 6
win


الان عندناالحساس يستطيع طلب الرقم المخصص لكن نحتاج الى اشياء كثيرة منها تشغيل سرينة فى المكان لذى فيه جهاز الانذار وايضا ان كانت سيارة يلزمنا فصل احدى شئين اما اللسلك الواصل لجهاز الاشعال وا البادئ ولكن رليه السنسور يعمل لوقت معين وهو الذى يضبط عليه تيمر السنور كذلك نحتاج الى فصل دائرة السنسور عن العمل يواسطة الرقم المخصص لكى عندما يتواجد صاحب الانذار يطفئ الانذار من تليفونه الكل سنناقسه ودوائره قريبا


الصورة الرمزية yasser55
yasser55
:: عضو ذهبي ::
تاريخ التسجيل: Aug 2011
الدولة: مصر
المشاركات: 1,875
نشاط [ yasser55 ]
قوة السمعة:193
قديم 08-10-2012, 10:15 PM المشاركة 7
Thumbs up السلام عليكم اخى م هلال والاخوه الاعزاء


السلام عليكم اخى م/هلال رشدى دائم العطاء والتالق والابداع دعنى اولا اخى ارفع لك القبعه على هذا الموضوع الجميل والمفيد جدا للجميع -ما شاء الله عليك اخى الكريم -وسوف ابداء اخى باذن الله بالتجهيز لتنفيذ المشروع -تحياتى الحاره مهندسنا الكريم تقدم اخى واصل ابداعك جزاك الله كل خير


الصورة الرمزية عريبى محمود
عريبى محمود
:: ( رحمه الله عليه ) ::
تاريخ التسجيل: Jan 2009
الدولة: لا تسأل الطغاه لماذا طغو بل اسأل العبيد لماذا انحنو
المشاركات: 3,139
نشاط [ عريبى محمود ]
قوة السمعة:188
قديم 08-10-2012, 11:28 PM المشاركة 8
x4 بالموجات فوق الصوتية


السلام عليكم ورحمة الله وبركاته كثرت فى الايام السابقة ان نسمع اختراع مصرى واختراع يونانى وكثير من الاشاعات عن جهاز الانذار الذى يتصل بك على الموبيل ويقوم بقطق الكهرباء عن السيارة من ناحية البادئ او شمعات الاشتعال ورايت اثمان تبدا من 500 جنيه لاحد الاخوة وحتى ثلاثة الاف جنيه تعالو معا نفكر كيف يعمل هذا الجهاز ونفرده لدوائر منفصلة وبعدين نجمع تللك الدوائر معا لتصبح اكثر كفائة من مما عرض بجد وبطريقة سهلة انا اخترت قسم الاتصالات لانى معه منذ كنت شاب وللان حتى ابيض شعرى واكن للقرية بمشرفها العام كل التقدير والاحترام نبدا كيف نبدا ان نستشعر حركة داخل السيارة او المنزل او المحل وكيف نجعلها تجعل التليفون يطبي رقم معين اولا يوجد بالاسواق حساس للحركة وهذا الحساس يستجيب لحركة اى شئ من اقل من متر الى سبعة امتار وهذه صورته ولن الاشارة التى يتحكم فيها لا تكفى الا اضائة ليد ثلاثة ملى ولا تستطيع اضائة ليد خمسة ملى لابد من تكبيرها غدا باذن الله سارفق الدائرة لكى يتم الجز الاول وهو عندما يتحرك شئ فى دائرة سبعة امتار يتم الطلب اولا ارجو من اخى ياسر المساندة وانا على العموم انجزت وحدة متكاملة ونصل معا الى نهايتها
السلام عليكم ورحمة الله وبركاته
---------------------------------
استاذنا الكريم /استاذ هلال
يمكن استخدام الموجات فوق الصوتية ايضا كجهاز احساس بالحركة ايضا لمن لديه جهاز موجات فوق صوتية
