طريقة حل وعلاج للكودين SC990 / SC991 لريكو Aficio 1035-1045-2035-2045

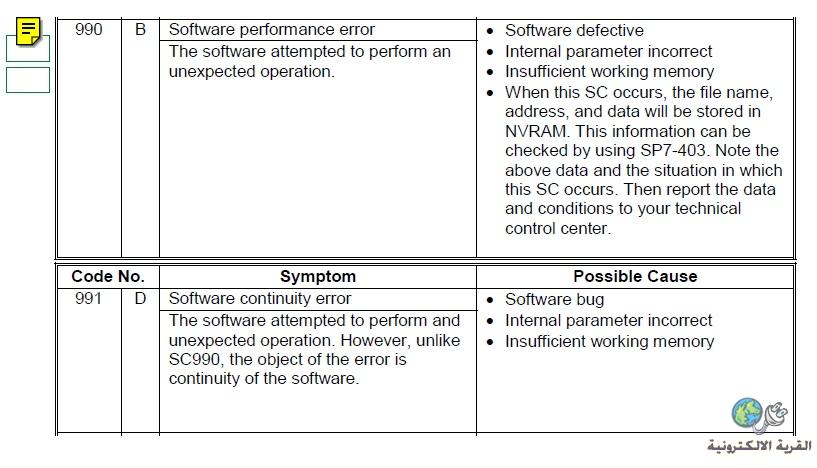

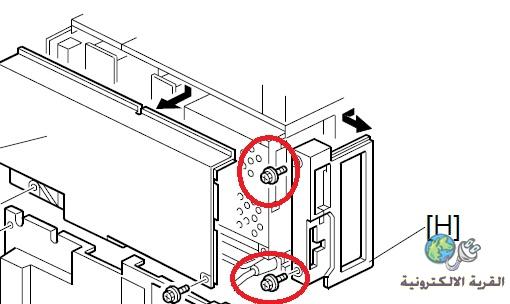

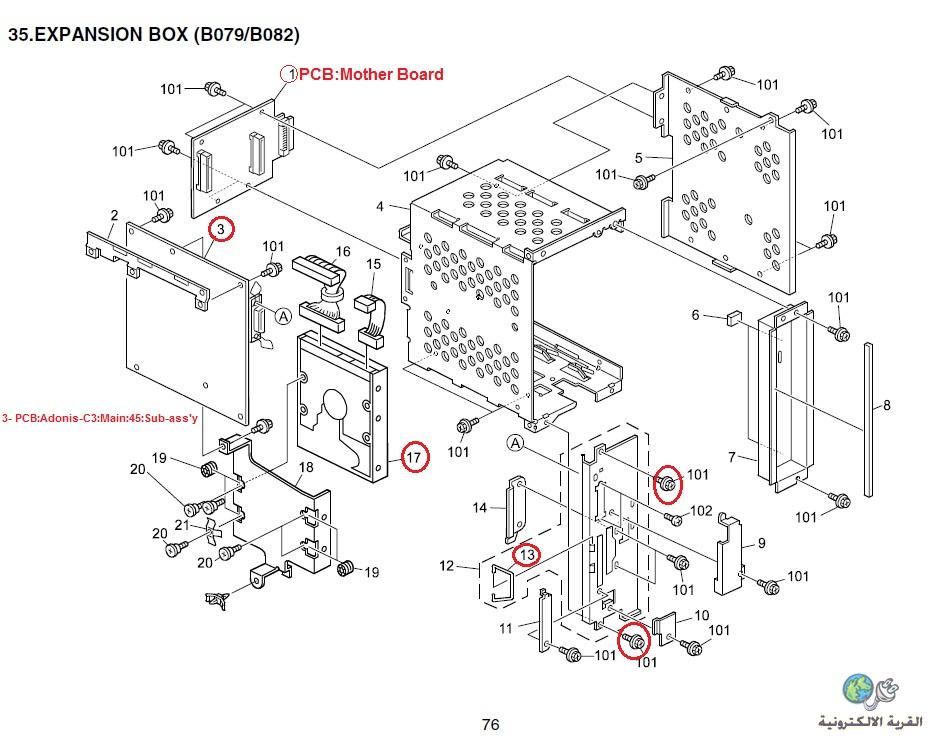

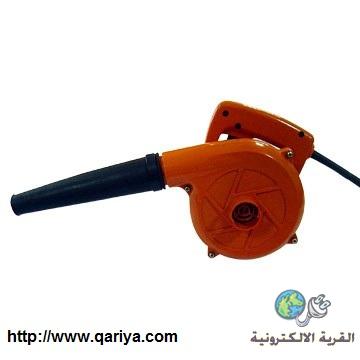

بسم الله الرحمن الرحيم اخواني الكرام والمهندسين والفنيين بماركة ريكو العاليمة طريقة حل وعلاج للكودين SC990 / SC991 لريكو Aficio 1035-1045-2035-2045 صورة للعطل وطريقة علاجة من كتيب الصيانة  الأدوات المستخدمة 1- مفك (+) 2- مكنسة البلاور Electric Blower, Computer Vacuum http://upload.qariya.info/images/qar...74f1e5dd4c.jpg طريقة العلاج 1. غلق الآلة من المفتاح الرئيسي لها 2. نزع فيشة الآلة من مصدر التيار الكهربي 3. نزع فيش توصيل الآلة سواء كابل LP1 وكابل الشبكة الداخلية LAN وكابل USB إذا وجد. 4. من الناحية ظهر الآلة بالجانب الأيسر لها فك وحدة الكنترولر (وحدة الانترفيس) Control Board التي يوجد بها الهارد ديسك 5. ثم اخرج وحدة الكنترولر Control Board خارج الآلة. 6. ونزع الهارد ديسك من مكانة بعد نزع فيش توصيلة (كابل بور الهارد ديسك ، وكابل الداتا له) 7. نزع الرامة الأضافية RAM Memory DIMM الخاصية بالـ Printer/Scanner DIMM 8. نزع رامة اضافية بوردة الفاكس Fax Function Upgrade 9. أستخدام "مكنسة البلاور" ونفخ جميع الفتحات ببوردة "الكنترولر" 10. أستخدام "مكنسة البلاور" ونفخ جميع الفتحات بالبوردة التي تثبت بها ببوردة "الكنترولر" بالآلة وتسمي بـ Mother Board. 11. إعادة ما تم فكة وإرجاع وحدة بوردة "الكنترولر" لمكانها بصورة صحيحة صور توضيحية http://upload.qariya.info/images/qar...ba46e6be46.jpg http://upload.qariya.info/images/qar...adc52bd77a.jpg http://upload.qariya.info/images/qar...ae6782945a.jpg جرب الآلة بعد ذكر "بسم الله الرحمن الرحيم" التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 07-10-2012 الساعة 11:17 AM |
| اعلانات |
|
||||||
|
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 20-11-2012 الساعة 05:56 AM |
|
|||||
|
|
|
|||||
|
|
|
|||||
|
|
|
||||||
|
|
|
||||||
|
بسم الله الرحمن الرحيم حل أخر عمل كلير أول ميموري Clear All Memory ثم عمل اعادة ضبط اعدادات الليزر يونت افتح سيرفيس مود الآلة أي برنامج SP Mode SP5*** Mode - Memory Clear - 1 All modules - Execute or (Code SP-5-801-001# والكود السريع المختصر لها هو SP5-801# - Execute ثم عمل اعادة ضبط إعدادات الليزر يونت Laser beam pitch adjustment  ثم نفذ هذه الخطوات بالترتيب التالي:- 1. Set SP2-110 to 0 (for 400 dpi), or to 8 (for 600 dpi). 2. Do SP 2-109-8 to reset all the beam pitch data. 3. For SP2-109-1 input 144. NOTE: The entry “144” is only a starting reference value that will allow the machine to operate. It is only a starting point for adjustment. 4. Do SP2-109-3-Execute. 5. Do SP2-109-4-Execute. التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 29-01-2013 الساعة 06:18 AM |
