[محمد يسرى محمد]

السلام عليكم
عندى حساس حرارة lm 35 وصلته ب مايكرو كنتروللر 16f877a وبعرض الحرارة على lcd
المشكلة ان قرائة الحساس بتتغير يشكل عشوائى وتوجد بعض القرائات الغير منطقية
فكيف اتاكد من مكان العطل؟
هل هو فى الحساس ام المايكرو ؟
ام انه يجب توصيل مقاومة مع دخل الحساس على المايكرو والارضى ؟
وهل يمكن قياس الفولت الخارج من طرف ال sensor وتغيير الحرارة حول الحساس لمعرفة مدى صلاحية الحساس ؟

[ماجد عباس محمد]

الدائرة الصحيحة فى الداتا شيت و نعم يمكنك بآفو رقمى قياس القولت الخرج من الحساس و تغيير الحرارة
المشكلة فى الدائرة أو فى البرنامج
هى تخرج 10 مللى فولت لكل درجة أى عند 20 يكون الخرج 200 مللى أى 0.2 فولت و عند 30 يكون 0.3 وهكذا

[محمد يسرى محمد]

اخى ماجد
شكرا على الرد
فلنفترض انى وجدت ان الحساس سليم
فماذا قد يكون عطل الدائرة فى وجهة نظرك ؟

[Eng-Rayan]

اقتباس المشاركة الأصلية كتبت بواسطة محمد يسرى محمد السلام عليكم عندى حساس حرارة lm 35 وصلته ب مايكرو كنتروللر 16f877a وبعرض الحرارة على lcd المشكلة ان قرائة الحساس بتتغير يشكل عشوائى وتوجد بعض القرائات الغير منطقية فكيف اتاكد من مكان العطل؟ هل هو فى الحساس ام المايكرو ؟ ام انه يجب توصيل مقاومة مع دخل الحساس على المايكرو والارضى ؟ وهل يمكن قياس الفولت الخارج من طرف ال sensor وتغيير الحرارة حول الحساس لمعرفة مدى صلاحية الحساس ؟

يمكن تكون المشكلة عندك من التيار المتذبذب لان الlm35 يعمل بنسبة و تناسب يعني

5v و 30 c

مش نفسها

4v و 30c

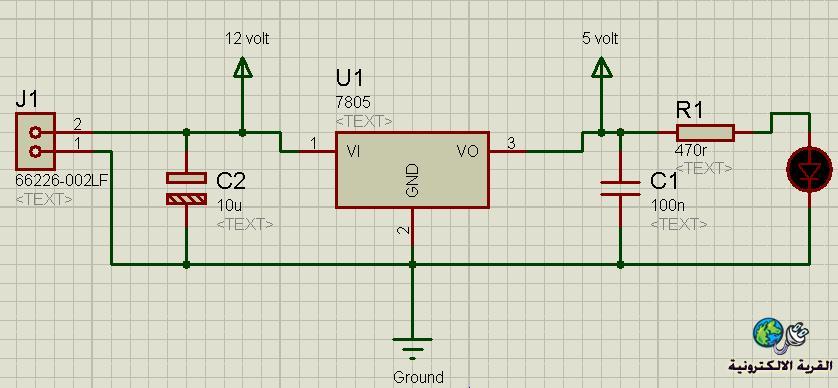

لذلك ارجو استعمال هذه الدائرة و اخبارنا بالنتائج

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة Eng-Rayan يمكن تكون المشكلة عندك من التيار المتذبذب لان الlm35 يعمل بنسبة و تناسب يعني 5v و 30 c مش نفسها 4v و 30c لذلك ارجو استعمال هذه الدائرة و اخبارنا بالنتائج

رجاء قراءة الداتا شيت فهذا الكلام مخالف تماما لما ذكر به

[ماجد عباس محمد]

اقتباس المشاركة الأصلية كتبت بواسطة محمد يسرى محمد اخى ماجد شكرا على الرد فلنفترض انى وجدت ان الحساس سليم فماذا قد يكون عطل الدائرة فى وجهة نظرك ؟

غالبا فى تعريف طرف الميكرو أو فى البرنامج أو الأرضى غير واصل

لا يمكن أن احدد لك عيب فى دائرة لا أراها

[محمد يسرى محمد]

اخوانى الاعزاء
عندى سؤال
انا استخدمت الطرف a0 كمدخل للحساس
فهل المفروض ان اوصل باقى اطراف البورت a بالارضى ؟
وماذا عن باقى الاطراف الغير مستخدمة فى المايكرو كله؟ هل اوصلها بالارضى لضمان عدم حدوث مشاكل ؟
وان كان ذلك ضرورى
فماذا لو عرفت فى البرنامج كل الاطراف الغير مستخدمة على انها خرج ؟
الا يفى ذلك بالغرض ؟
وشكرا

[abu-thabit]

www.microchip.com/forums/m559497-print.aspx


http://www.piclist.com/tecHREF/logic/xtrapins.htm

There are 3 diffrent ways what to do with unused pins.

1) at page 38:
2.7 Unused I/Os
Unused I/O pins should be configured as outputs and driven to a logic low state.
...



2) at page 38:
2.7 Unused I/Os
...
Alternatively, connect a 1 k to 10 k resistor to VSS on unused pins and drive the output to logic low



3) at page 512:
Note 1 under table with minimal supply current :
Power-down current is measured with the part in Sleep mode, with all I/O pins in a high-impedance state and tied to VDD or VSS ...
