مشكلة فى ريسيفر أصلي

[Ghost 2003]

مشكلة فى ريسيفر أصلي
عندى ريسيفر
Digital Satllite Receiver
StarSat SR-X 200 CI Plus

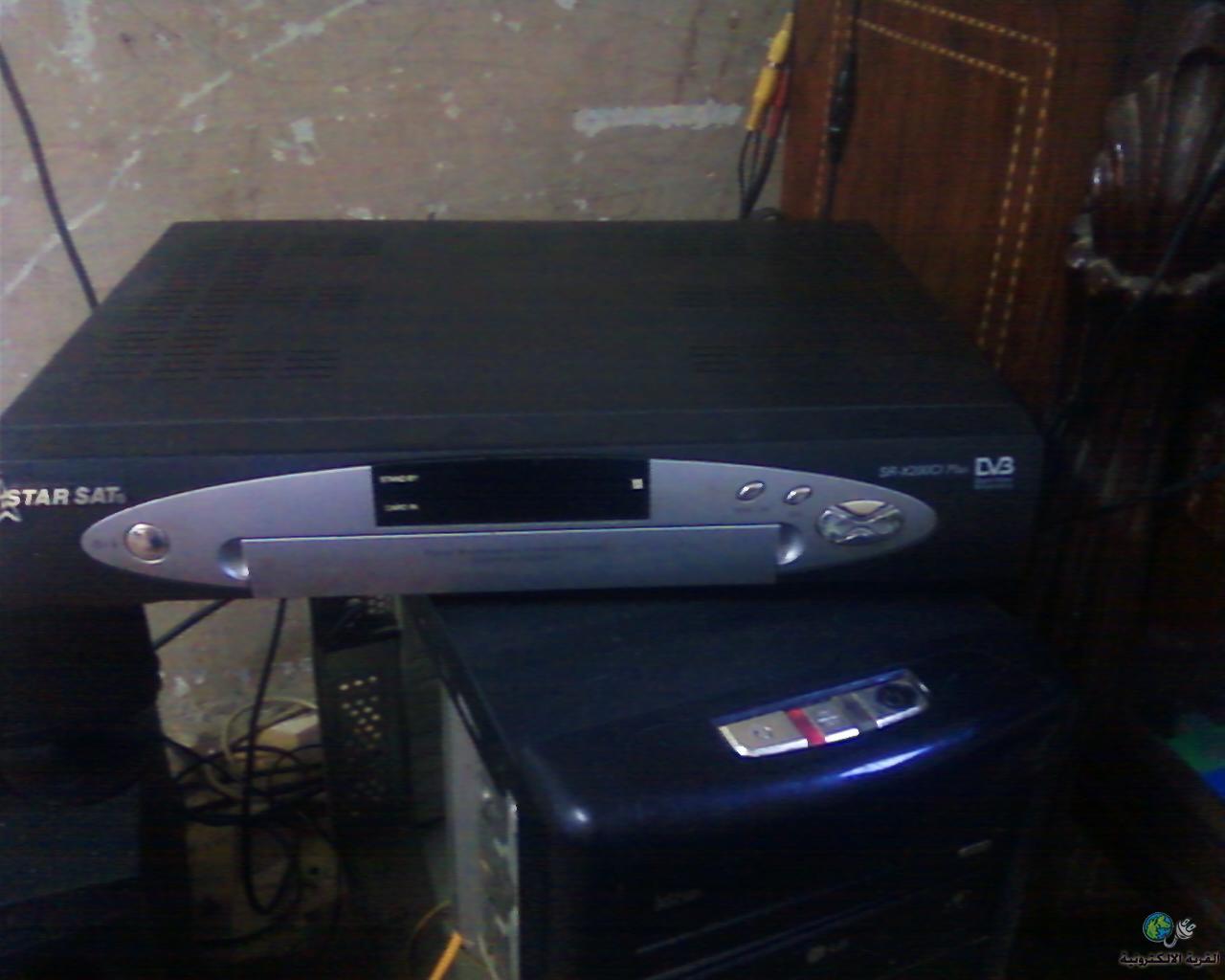

صورة الجهاز

http://upload.qariya.info/images/qar...2ca180ef00.jpg

العطل
1- بعد مدة من الوقت يقطع صوت وصورة ولكن رقم القناة يظل كما هو
2- أثناء عمل الجهاز وتضغط علي زر "كتم الصوت Mute"

جايب لمبة حمراء بتنور في البداية ثم تطفى
وفولتات الكهرباء كلها مذبذبة حتى بعد خلع سوكت البور من البوردة الام
فحصت كل سيلكونات البور ، والفوتوكبلر (سليمة)
وكانت حرارة الشوبر عالية جداً فغيرت مكثف الأكلرو الكبير ذو قيمة 68UF/400V ، وتغيير اربع سليكونات البور ذو قيمة RL207- 2A.
فتحسن الجهاز من مشكلة قطع صوت وصورة ، و لكن نفس المشكلة عند الضغط علي زر "جعل الصوت صامت Mute"

معلومة هامة: هذا الجهاز إذا التيار الكهربائي انقطع ثم عادة يتم الفتح علي أول قناة كانت بداية التشغيل عليها علي سبيل المثال (بداية التشغيل علي قناة رقم 3 ثم التنقل علي قناة 5 وقناة 10 وتم التنقل عدة مرات ومرات والتيار الكهربائي انقطع ثم عاد مرة أخرى تجد الجهاز يفتح علي قناة رقم 3)

الرجاء الرد

[Ghost 2003]

اما قبل استبدال المكثف الكبير إذا تنقلت بين القنوات وهو قاطع صوت وصورة وتوقفت علي قناة معينة مثلاً رقم 50 ثم اغلقت الجهاز واعدت تشغيلة مرة أخرى تجد يفتح علي نفس القناة رقم 50.

والخلاصة عيب هذا الحهاز هو أحد مكثفات دائرة البورسبلاي

الرجاء المساعدة لحل تلك المشكلة

[seno985]

نعم اخي الكريم المشكلة في مكثفات البور قم بتبديل المكثفات C11+C13 وسيعمل ان شاء الله اما بالنسبة لمشكلة عودة القنلة فهذا العيب من السوفت قم بتبديل السوفت وير او التوليفة وسيعمل ان شاء الله

[هيما79]

السلام عليكم
بدايه اخي الكريم تاكد من خرج الفولت من دائره البور
ثم بعد ذلك نتجه الي السوفت وير

[Ghost 2003]

المشاركة الأصلية كتبت بواسطة seno985

نعم اخي الكريم المشكلة في مكثفات البور قم بتبديل المكثفات C11+C13 وسيعمل ان شاء الله اما بالنسبة لمشكلة عودة القنلة فهذا العيب من السوفت قم بتبديل السوفت وير او التوليفة وسيعمل ان شاء الله

بسم الله الرحمن الرحيم


اخي العزيز
مشكووووووووووووووووووور جزيلاً علي المشاركة

وللعلم

المكثف C11, C13=330UF/25V ويوجد منه عدد 6 مكثفات

وبالفعل تم تبديل المكثف الأول C11 مع أخر علي نفس البوردة والنتيجة لم يحدث اي فرق ، وبعد ذلك تم تبديل الأخر C13 بنفس الطريقة من علي البوردة لم يحدث اي فرق ثم عادة لسابق عهدة (التهنيج وقطع الصوت والصورة)

وشكراً لكم مرة أخرى

[Ghost 2003]

بسم الله الرحمن الرحيم

وعلاج تلك المشكلة بعد تغيير هذه المكثفات الجافة:-

1- تغيير المكثف C5= 68UF/400V
2- تغيير السليكونات الأربعة D14= RL207/2A
3- تغيير المكثف بجانب الفوتو كبلر C21= 1Uf/50V
4- تغيير المكثفان C18,C19= 100UF/50V

وبتوفيق من الله عز وجل تم اصلاح الجهاز

وشكراً جزيلاً لكل الزملاء المشاركون بالرد وجميع الأعضاء الكرام

[Ghost 2003]

بسم الله الرحمن الرحيم


جهاز StarSat SR-X 200 CI Plus حدث هذا العطل به لاتظهر صورة ولا صوت ولا قوائم ولا أى شئ بالرغم من أن شاشة الرسيفر تظهر عليها أرقام القنوات وممكن تغيرها بالضغط على الريموت كما أننى وإذا ضغطت علي زر استاند باي تكتب غلي الشاشة

تعمل لمبة الحمراء ثم تنطفئ
ثم يكتب علي الشاشة L300
ثم يكتب علي الشاشة 8:
ثم يكتب علي الشاشة رقم القناة كما سبق قبل غلق الجهاز علي سبيل المثال تشغيل الجهاز علي رقم قناة 5 ثم اغلقت الجهاز وتشغيل الجهاز يعمل علي رقم قناة 5

إذا ضغطت على ذر ستاندباى تأتى الساعة بشكل طبيعى لكن لا تظهر صورة ولا صوت على التليفزيون سواء عن طريق كيبل "RF" أو كيبل "الأوديو / فيديو" مع التأكيد على أن التليفزيون سليم وقمت بتركيب الرسيفر على تليفزيون آخر والمشكلة قائمة
الرجاء تحديد سبب العطل والقطع المحتمل تلفها لأنى لم أجد انتفاخ فى مكثفات البور أو بردة الجهاز
الرجاء المساعدة من خبراء المنتدى وشكرى مقدما لكم جميعا
وعلماً بان لا يوجد عندي كابل "الاسكارتا" كي أحدد هل يوجد فيه خرج صورة أم لا؟

[hany_national]

Ghost 2003
////////

نظف البوردة جيدا ثم اعد لحام البرسسور والرامة ..

.
