الكورس الثاني في احتراف صيانه الموذربورد

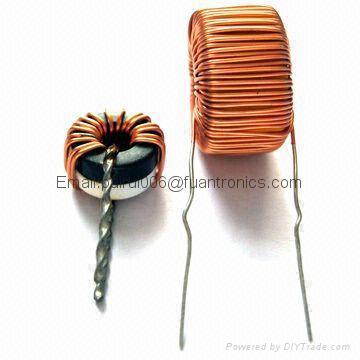

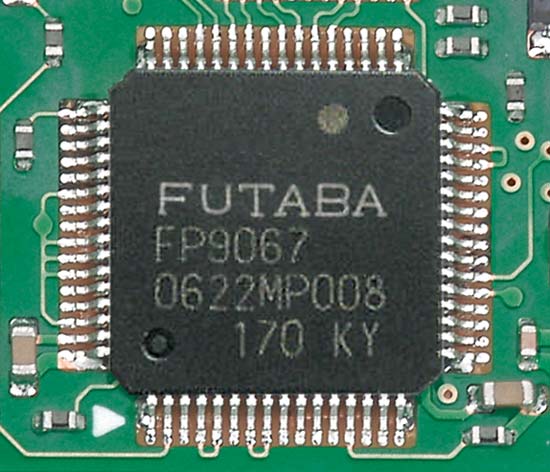

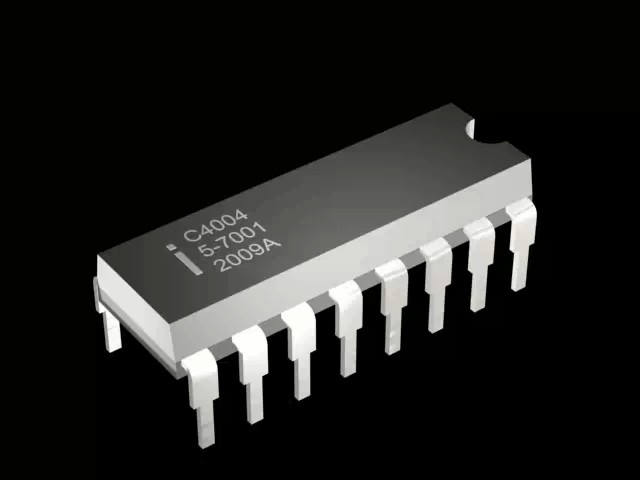

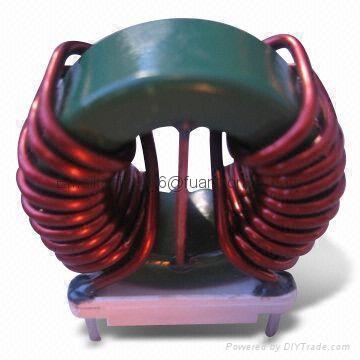

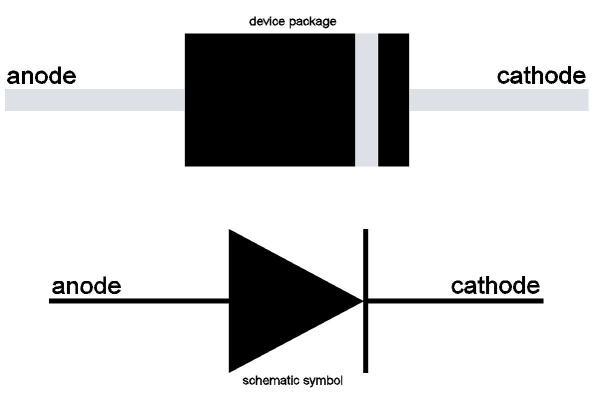

التعريف بالمكونات الموجوده علي الموذربورد :- تتكون الماذر بورد من :- 1:- المكثفات 2:- الدايود 3:- الملفات 4:- المقاومات 5:- الموسفت 6:- الايسي 7:- الريجيليتور 1:المكثف :- منه نوعان :-    1: مكثف كيميائي 2: مكثف بف   يقوم بتخزين الطاقه الكهربائيه ثم يعد تفريغها في ازمنه معينه تعتمد علي ظروف الدائره الموجود فيها والغرض منه تنعيم التيار ووحده القياس له الماكروفاراد ورمزه علي البورده (C) ووحده قياس مكثفات البف هي النانو فاراد والمكثف البف ليس له اتجاه في التركيب علي عكس المكثف الكيميائي...... يشترط عند تغير المكثف الاتى تكون المكرو فارد والفولت كما مكتوب على ظهر المكثف بدون تغير للتوضيح اكتر مثل 1200mF , V6,3 1200 تعنى الماكرو 6 و3 تعنى الفولت لازم يتم التغير بنفس السعة كم هو مكتوب وممنوع تغيير فى السعة عندما يكون تالف يظهر على سطحة يكون منتفخ او يكون هناك تسرب من تحت المكثف المادة السائلة احياناً ياتى لنا المكثف ببعض الاعطال ولا نكتشف العطل لانه سليم وفى حالة تلف مستمر فى الموسفت المجاور له فى تلك الحالة لابد من تغيير المكثف حتى لو كان سليم تمام امامك ظاهرية تلف المكثف ليس بمعنى انهو منتفخ فقط لابد التغيير عند الشك فية 2:الدايود :- منه نوعان     1: دايود سليكون 2: دايود زجاجي يقوم بتوحيد التيار ولا يسمح برجوعه مره اخري ورمزه علي البورده (D) ويقاس في اتجاه واحد والجانب الاخر لا يقيس وله اتجاه معين في التركيب... لو قاس معاك مرتين من الاتجاهين يكون تالف 3: الملفات :-    توليد مجال مغناطيسي لتحمل الصدمات وايضا تنقيه التيار ورمزه علي البورده (L) او (F) وليس له اتجاه في التركيب ويقاس على الجرس لو اعطى جرس يكون سليم وان لم يعطى جرس فيكون تالف 4: المقاومات :-  اعاقه مرور التيار وتقليل الجهد والرمز علي البورده (R) و ال 1000 اوم =1ك و ال 1000ك =1م ومن المقاومات ما هو 1: فردي 2: رباعي وليس له اتجاه في التركيب وقياس المقاومات الفيوزية الرمز (0 صفر) القياس على الجرس لو اعطت قياس سليمة ولو مفيش قياس تكون تالفة وممكن تركب مكنها بديل سلك رفيع يعمل عمل الفيوز مقاومات النيتورك كم موضح لك فى الصورة هى صغيرة الحجم مكتوب على سطح المقاومة السعة مثال توضيحي 350 الرقم الاول ثابت وهو 3 الرقم الثانى ثابت وهو 5 والثالث عدد اصفار بمعنى 352 يعنى 3500 و 353 يعنى 35000 حجم المقاومة 1000 اوم = 1كيلو بيت 1000 كيلو بيت =1ميجا *الموسفت:  وظيفته 1: توليد الاشاره 2:تكبير الاشاره 3:الربط بين الدوائر 4:تثبيت الجهد   رمزه علي البورده (Q) ويقاس بالافوميتر الوير الاسود علي القاعده والاحمر علي ارجل الموسفت بالتبادل ومجموع القياس ستة 6 مرات يقاس فيهما مرة واحدة * الايسي :     دائره متكامله ورمزه علي البورده (U) وليس له طريقه للقياس غير الداتا شيت وتتكون من مجموعة من الترنزيستورات ولا يوجد لها علامات انها تالفة انما نحدد العطل بعد مراجعة الدائرة جيدا الوظيفة :- تعمل الايسهات مثل عمل الميكرو بريسيسور فالشيب ايسى والفلاش البيوس ايضا ايسى ويختلف شكل الايسهات ووظيفتها حسب الدائرة التى عليها *الريجيليتور : عباره عن منظم جهد ومن اشهرهم
1085_ 1084 _ 7805 _ 1117___ ويوجد موضوع منفصل كامل عن الريجيليتورات في قسم الهاردوير علي الرابط التالي http://www.qariya.com/vb/showthread.php?t=114730 |
