salut à tous

merci bien de me joindre les équivalent de ces semi-conducteur défectueux d'une carte X: 42DH X-MAIN d'une Plasma de mark SAMSUNG et de Modèle : PS43D450

RJP30H1 :Silicon N Channel IGBT High speed power switching 360v/30A


tous les tensions va , vsc et vs reste en état nul

je démonte la cart X est les tensions attend les valeurs de constructeur puis remettre à 0v

va =58v
vsc=-180v
vs=207v

après un contrôle statique des composants de la carte x j'ai trouve les IGBT en court-circuit

je le trouve une équivalent par IRG4BC40U mais je ne le trouve pas fiable
VGE=30 -/+ pour RJP30H1 et VGE=20 -/+ pour IRG4BC40U

et j'ai réussi de trouver les équivalents de :

SF5A400HD par P600M DC

D3N50 par IRF830

( il doit être changer après une perdre de performance puisqu'il sont en mémé étage avec les IGBT )




a+

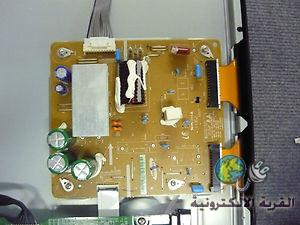

http://upload.qariya.info/images/qar...c416ed284e.jpg
