السلام عليكم ،،
اخواني ، كيف حالكم أتمنى أن تكونوا بخير ،
هذا الموضوع ربما متكرر جدا ،، وله طرق متعددة ،، وربما الطريقة التي سوف اشرحها قام بشرحها أحد الأخوة ،، ولكنني سأضمن الشرح تفاصيل وملاحظات ربما تكون مفيدة للجميع ،، * ،
أولا ،، تعريف الدوائر الإلكترونية المطبوعة :
الدوائر الإلكترونية المطبوعة هي الدوائر التي تقوم بتنفيذ أمر معين دون غيره ،، حيث لا يمكن التعديل عليها بعد طباعتها ،، حيث تكون عبارة عن لوح من البلاستك عليه طلاء من النحاس ،، وهذا الطلاء يمثل المسارات التي تربط بين عناصر الدائرة ،، وتسمى بالإنجليزية اختصارا PCB ،، او Printed Circuits Board !
طبعا هناك طرق كثيرة لعمل الدوائر بإحترافية ولكن نادرا ما تتوافر الأجهزة اللازمة لعمل مثل هذه الدوائر ،، خصوصا عند تصنيع كميات صغيرة العدد ! ،
الطريقة هذه تسمى طريقة نقل التونر أو الحبر من ورقة التصوير أو
glossy paper إلى لوح النحاس ،، ومن ثم القيام بعملية التخلص من النحاس الغير مرغوب فيه عن طرق محاليل متخصصة أهمها محلول
FECL3 H محلول كلوريد الحديد !
ماذا ستحتاج للبدء بالعملية :

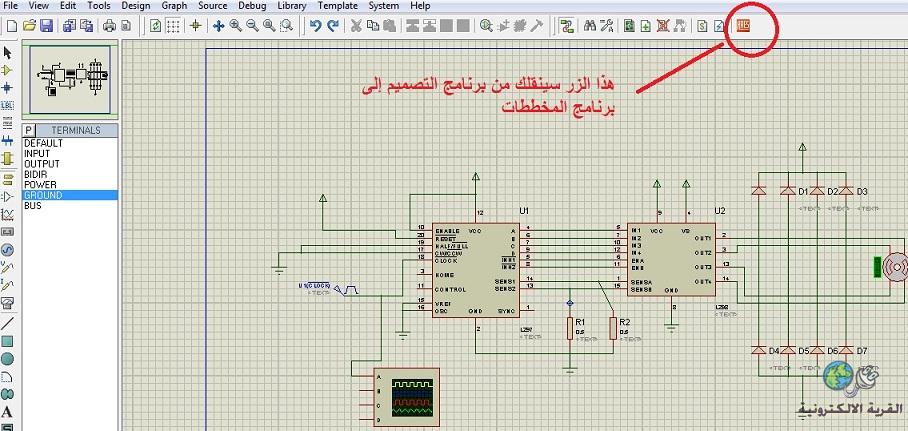

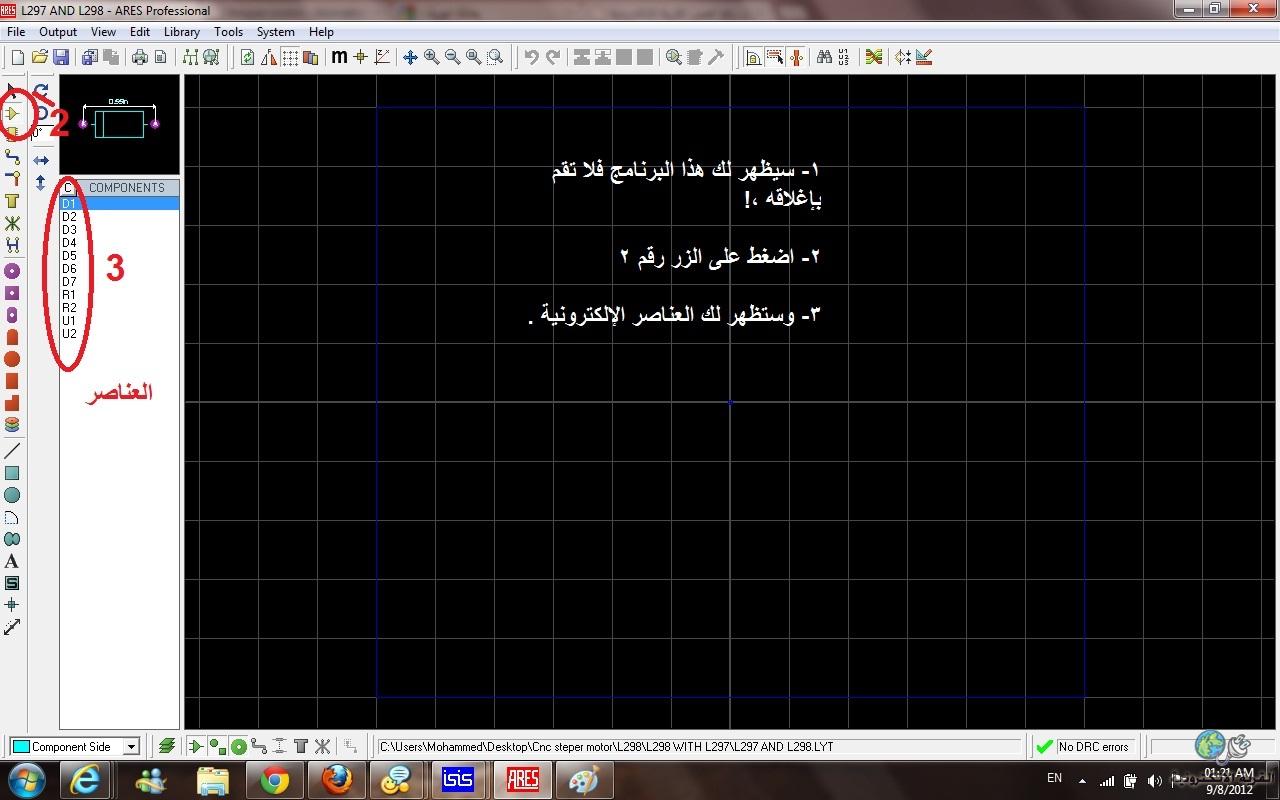

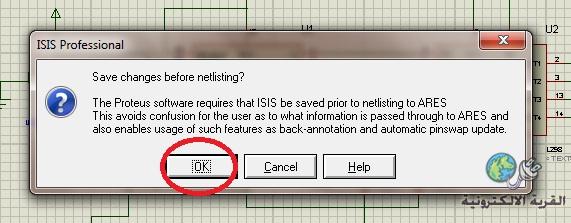

1- طبعا ستحتاج ان تقوم بتصميم الدائرة على أحد البرامج مثل برنامج
proteus أو برنامج
Eagle ، أو اي برنامج آخر ،، متخصص في مثل هذه التصميمات !
2- ربما تكون قد صممت الدائرة بنفسك ،،فيكون لديك ملف الدائرة ،، لذا تستطيع طباعة الدائرة مباشرة من البرنامج ،، وذلك حتى يطبع لك الدائرة بالمقاس الصحيح ،، ولكن إذا لم تكن قد صممت الدائرة بنفسك ،،وإنما قمت بتحمليها من النت او من اي مكان آخر ،، فعليك طباعتها من برنامج الفوتوشوب بعد وضعها في ورقة بقياس A4 ،،حتى تضمن طباعتها بمقاساتها الصحيحة !،،
3- عليك ان تقوم بتجهيز ورقة كأوراق الصور ،، او ما يٍسمى glossy paper ،، وهذه الأوراق تكون على أنواع ،، فمنها ما يلمع من الجهتين ،، ومنها ما يلمع من جهة واحدة فقط ،، وكل نوع لديه سمك معين ،، منها 120 ومنها 150 و 200 و 240 و 300 وطبعا عليك أن تختار سمكا مناسبا ،، وكلما كانت الورقة اكثر لمعانا ،، وأقل سمكا كلما كانت أفضل ،، أعني أنه من الأفضل ان تطبع الدائرة على ورقة 120 او 150 من ناحية السمك ،، !
4- طباعة الدائرة يجب ان تكون بطابعة ليزر ،، laser ،، ولا ينفع ان تستخدم الحبر ،، وإلا ذهب تعبك هباءا ! ،،
5- حاول ان تكون الطباعة بأكبر قدر ممكن من كثافة الحبر ،، ولا تطبعها بحيث تكون باهته وإلا ستكون النتائج ،، غير مرضية تماما ! ،،
6- لا تلمس الورقة التي ستقوم بالطباعة عليها ،، بأصابعك ،، وحاول ان تلمسها فقط من الجهة الخلفية ،، أي التي لن تقوم بالطباعة عليها ،، وذلك لان بصماتك ستمنع الحبر من أن ينتقل من الورقة إلى اللوح النحاسي ،!
7- بعد طباعة الورقة قم بقص الدائرة من الورقة ،، وتذكر دائما ان لا تلمس الورقة بيدك إلا من الجهة الخلفية لجهة الطباعة !
8- بعد ان تقوم بطباعة الورقة ،، قم بقياس مقاساتها " الطول والعرض " ،، وقم بقص جزء من اللوح النحاسي أكبر بقليل من مقاسات الدائرة على الورقة ،، حتى لا يكون اللوح صغيرا ،، فتخسره،، ولا يكون كبيرا فيكبر حجم الدائرة دون فائدة ! ،،
9- ،، هذه الخطوة ضرورية جدا ،، وتعطي نتائج جيدة ،، وهي أنك بعد قص القطعة النحاسية ،، قم بتنظيف اللوح باستخدام الإسفنجة الخاصة بالمطبخ ،، مع سائل تنظيف الأواني المنزلية ! ،، " تنظيفا تاما حتى لا تزل عنها كل العوالق والشوائب وبصمات الأصابع ،،! ومن ثم قم بغسلها بالماء وتجفيفها ،، بالمنديل مثلا ! ،
9- بعد قص الورقة ،، وقص اللوح النحاسي وتنظيفه جيدا ،، عليك أن تحضر مكواه ،، ولتكن من النوع الخفيف ،، حتى يسهل التحكم بها ،، ! وقم بوضع الورقة على اللوح النحاسي " بحيث يقابل الحبر ،، جهة النحاس " ،، وتذكر دائما أن لا تلمس اللوح ،، ولا الورقة ،، وقم بكي الورقة ،، بعد وضع مقياس الحرارة على أعلى درجة ممكنة
10 ،- استمر في الكي لمدة 3 دقائق مثلا ،، حتى تطمئن من أن الحبر قد انطبع على الورقة بالكامل ،، وإذا اردت التأكد ارفع احدى الزوايا واكتشف الأمر بنفسك ،، ولكن احذر فاللوح النحاسي سيكون شديد الحرارة ! ،، استعمل قفازا او ماشابه ليحميك من حرارة اللوح ! ،
11- بعد الإنتهاء من كي الورقة على اللوح ،، قم بنقع الورقة في ماء دافيء ،، لمدة ثلاث دقائق ومن ثم ابدأ في ازالة الورقة ،، طبقة بعد الأخرى ،، وحاول ان تزيلها برفق ولا تستخدم أي اداة كشط او ما شابه ،، فقط إصبعك ،، وستجد أن الحبر قد انتقل إلى اللوح بشكل ممتاز ! ،،
12- إذا كانت هناك بعض الزوائد الورقية باقية على سطح اللوح يمكنك ازالتها باستخدام منديل و سائل تنظيف الزجاج ،، وستزول بسهولة ! ،
13 - الآن ،، الحبر قد انتقل من الورقة إلى اللوحة ،، ولكن تذكر ،، دائما ستكون هناك تقطعات في بعض الخطوط ،،نتيجة عدم انتقال الحبر بشكل كامل او نتيجة لعدم كفاية الكي ،، او كثافة الحبر ،، ولكن لا تخف فهي ليست بمشكلة كبيرة ،، ،، فقط عليك أن تأتي بقلم حبر دائم " لا يمكن ان يمحى بسهولة " ،، وقم بإكمال الخطوط المتقطعة ،، والمتوقع ان لا تكون كثيرة إذا التزمت بالخطوات ونوع الورقة وكثافة الحبر ،، !
14- إذا اكملت الخطوط المتقطعة ،، الآن يأتي دور إزالة النحاس الغير مرغوب فيه ،، لتبقى الخطوط التي عليها الحبر فقط ! ،، ولكن كيف يتم ذلك !،،
يتم ذلك عن طريق محاليل تسمى Etching solution ،، واشهر هذه المحاليل هو محلول كلوريد الحديد او fecl3 ،، وهو محلول يمكنه ان يزيل النحاس بسهولة ،، كما انه متوفر ،، " رغم انني هنا في بلدي استغرق الحصول عليه بعض الوقت نظرا لصغر البلد وعدم توافر هذه المواد الكيميائية بسهوله ،، ولكن في النهاية حصلت عليه من محلات للمقاولات !!!!!! "
15- عليك ان تحصل على هذا المحلول ،، بكثافة عالية إن امكن ،، " هذه المادة تأتي على شكل بودرة في بعض الأحيان ،، فما عليك إلا ان تقوم بمزجها ببعض الماء حتى يتكون المحلول ،، "
16- قم بسكب قليل من هذا المحلول في إناء ،، كما أنك ستحتاج إلى ماء ساخن " ساخن وليس دافيء " ،،واسكب الماء في إناء أكبر من الإناء السابق ،، ومن ثم قم بوضع الإناء الصغير " الذي يحتوي على المحلول " ،، في الأناء الكبير الذي يحتوي على الماء الساخن " . طبعا هذه العملية ليست ضرورية ولكنها أفضل حيث انها تقوم بتسريع عمليه إزالة النحاس من اللوح ! ،
17- بعد ان تضع الإناء الأأصغر ليعوم في الإناء الأكبر ،، قم بوضع اللوح النحاسي ،، داخل الإناء الصغير ،، أي في المحلول " ،، ولكن تأكد ان السائل قد غطى اللوم بالكامل ،، حتى تحصل على أفضل النتائج !،،
18- انتظر 5 دقائق ،، ثم ارفع اللوح من الإناء ،، وامسح المحلول بمنديل او اي شيء آخر ،، وانظر هل تحلل كامل النحاس الغير مرغوب فيه ،، ام مازال هناك شيء منه ،، فإذا زال فارفع اللوح ،، تماما ،، واذا لم يكن كذلك ،، فارجع اللوح إلى الإناء ،، وجرب بعد دقيقتين ،، ولكن عليك ان تكون حذرا في التعامل مع هذا المحلول ،، فلو اصاب اصابعك شيء منه ،، فسيصعب عليك تنضيفه ،، فاحذر ان يصيبك او ان يصب ملابسك ،، او اغراضك ،، وعليك طبعا ان ترتدي قفازا " كالمستخدم في المستشفيات " ،، حتى تتمكن من رفع اللوح فحص النتيجة !،،
19- بعد ذلك ،، قم بغسل اللوح بالماء ،، وتنظيفة تماما من المحلول ،، ومن ثم قم بتجفيف اللوح ،!
20- الآن ،، يجب ان يكون لديك لوح بلاستيكي ،، ليس به إلا خطوط من الحبر ،، أسفلها خطوط من النحاس طبعا لا يمكن رؤيتها !، ولكن يجب عليك الآن ان تزيل هذا الحبر من على اللوحة ،، فما عليك إلا ان تستخدم اي مزيل للأصباع ،، مثل مزيل اصباغ الأظافر ،، او التنر thinner ،، او acetone ،، او اي مزيل اخر للصبغ ،، وان تضعه في منديل وتمسح بهذا المنديل الخطوط الموجودة على اللوح ،، وسترى أن الحبر قد زال ،، وقد بانت الخطوط النحاسية التي تمثل ،، توصيلات الدائرة ! ،،
21 - الآن ،، ما عليك إلا أن تقوم بخرق اللوح عند الأماكن المحددة ،، لوضع المكونات الإلكترونية ،، ومن ثم توصيلها حسب المخطط الذي لديك ،، ومن ثم تقوم بلحام المكونات ،، ومبروك ،، فقد قمت بإنشاء دائرة الكترونية بطريقة احترافية ،، وسهله ! ،،
----- إنتهى الشرح -----
هذه الصور هي نتيجة لتجربة قمت بالقيام بها بنفسي وكان هذه هي النتيجة ،، ولكن طبعا اللوحة الآن بدون الخروق ،، حيث انني لا املك مثقابا يحمل ريشة صغيرة جدا بهذا الحجم ،، لذا ،، عندما اقوم بخرقها ساضع لكم الصورة لاحقا ،،
شاهد الصور :

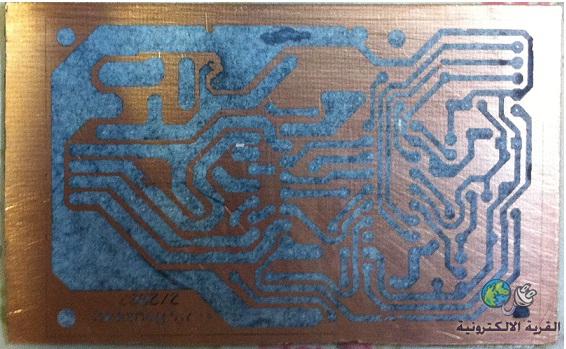

1-اللوحة بعد نقل الحبر من الورقة إليها ،، وتظهر الخطوط مع الطبقة النحاسية :
http://upload.qariya.info/images/qar...4657ae7354.jpg

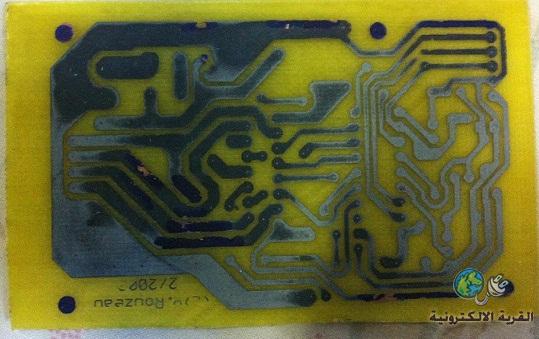

2- اللوحة بعد وضعها في المحلول وازالة النحاس الغير مرغوب فيه " لاحظ تغير اللون من النحاس إلى البلاستيك " الأصفر " :
http://upload.qariya.info/images/qar...ef1c0c1b09.jpg

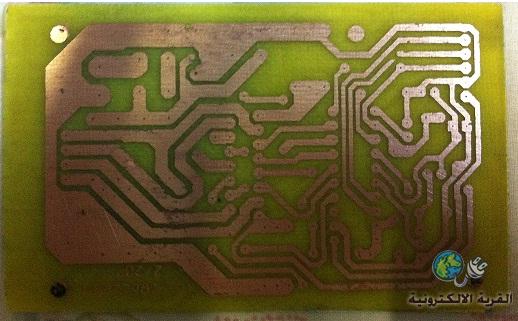

3- اللوح بعد تنظيف الحبر من عليها وتظهر عليها الخطوط بالطبقة النحاسية ! :
http://upload.qariya.info/images/qar...a83d654717.jpg
وهذا الفيديو ،، يشرح العملية ،، بالتفصيل ،،
ملاحظات ونصائح :
1- استخدم طابعة laser مع ورقة glossy سمكها 120 او 150 ! ،، وحاول ان لا تزيد من السمك كثيرا !
2- محلول كلوريد الحديد حاول ان يكون صالحا ،،، ولا تحاول صنعه بنفسك واشتر محلولا جاهز ،، فهو أفضل واتقن ،، بل واكثر راحة !
3- الألواح النحاسية متنوعة ،، وعليك ان تستخدم لوحا جيدا من ناحية " الكواليتي " حيث ان الألواح الرخيصة سيئة جدا ،، وستخسر اموالك اذا قمت بشرائها ! ،
4- احذر من محلول كلوريد الحديد ،، حتى لا تخسر ملابسك ،، حيث انه من الصعب تنظيفه ! ،، وحاول ان لا تتعامل معه مباشرة دون قفاز !
5- هذه النصائح جائت نتيجة تجربتي لخيارت متعددة من انواع الورق والحبر ،، والطابعات ،، وحتى المحلول ،، وكانت النتائج غير مرضية ،، واليوم قمت بالتجربة مرة أخرى ،، والحمدلله كانت النتائج مرضية تمام ،، الحمدلله !
أرجوا أن اكون قد وقفت في نقل هذه المعلومات البسيطة ،، وارجوا ان تتقبلوا اعتذاري على أي تقصير ،، واكرر اسفي مرة أخرى ربما على تكرار محتوى الموضوع ! ،
تمنياتي
