لدى ماكينة Dsm415 عندما اقوم بالتصوير من الفيدر تطلع الورقة سوداء مع ظهور الكلام المكتوب وعندما اقوم باخراج تست منها او اصور من على الزجاج تخرج الصورة ممتازة وواضحة فما هو الحل واين توجد المشكلة

[Ghost 2003]

بسم الله الرحمن الرحيم

اخي العزيز

انت تقول: عند التصوير من اسكنر الآلة الصورة ممتازة ، ولكن عن التصوير من جهاز الفيدر تطلع الصورة سوداء.

العيب

هو احد المرآيات غير مثبته بشكلها الصحيح

العلاج

ابحث بالمنتدي عن كتيب الصيانة سيرفيس منوال Service Manual ، وكتيب البارتس كتالوج Parts Catalog لنفس الطراز أو الموديل

ثم اغلق الآلة من المفتاح الرئيسي لها وانزع الفيشة من منبع التيار الكهربي
ثم فك اسكنر الآلة وانزع الزجاجة التي يتم وضع المستند المراد تصويره
ثم نظف جميع المرايات أسفل شريحة زجاجة وحدة الفيدر وتأكد من سلامة والتركيب الصحيح لجميع المرآيات بها.
ثم اعد التركيب بصورة وشكل صحيح
وشغل الآلة

واخبرنا بالنتيجة

[ASDSXDG]

اخى افتح الفيدر و هتلاقى مراية نظفها كويس

و لو عايز حاجة تخص الماكينة دى

ده تليفونى 01271075678

احمد على

الجيزة -عمرانية

[ashefsamy]

اقتباس المشاركة الأصلية كتبت بواسطة ASDSXDG اخى افتح الفيدر و هتلاقى مراية نظفها كويس و لو عايز حاجة تخص الماكين ده تليفونى 01271075678 احمد على الجيزة -عمرانية

اخى العزيز لا يوجد ما يسمى بمرايا فى وحدة الفيد العطل الى ينحصر فى الجزء الذى يلامس الفيدر مع الزجاجة السفلية راجع المسطرة النصف دائرية اسفل حرف الفيدر والذى عند قفل الفيدر على الزجاج تلامس الزجاجة الرفيعة والتى عندها الورقة تعمل دوران بعد سحبها من الفيدر لائتجاة الخروج راجعهاكويس حيث تقوم بتسريب الضوء عند لف الورقة مما يكون التصوير بة نسبة سواد .

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة ashefsamy اخى العزيز لا يوجد ما يسمى بمرايا فى وحدة الفيد العطل الى ينحصر فى الجزء الذى يلامس الفيدر مع الزجاجة السفلية راجع المسطرة النصف دائرية اسفل حرف الفيدر والذى عند قفل الفيدر على الزجاج تلامس الزجاجة الرفيعة والتى عندها الورقة تعمل دوران بعد سحبها من الفيدر لائتجاة الخروج راجعهاكويس حيث تقوم بتسريب الضوء عند لف الورقة مما يكون التصوير بة نسبة سواد .

بسم الله الرحمن الرحيم

اخي العزيز واستاذي المهندس/ أشرف سامي ashefsamy

متفق تمام الاتفاق في كلامك ولكن إن أ- ما قصدته هو المرآة هي اسفل المكان المثبت به الفيدر وليس داخل الفيدر.
ب- انت تقول: "تسريب الضوء عند لف الورقة مما يكون التصوير بة نسبة سواد" ولكن صاحب الآلة يقول الورقة المنسوخة تخرج كلها سوداء وليس جزء.

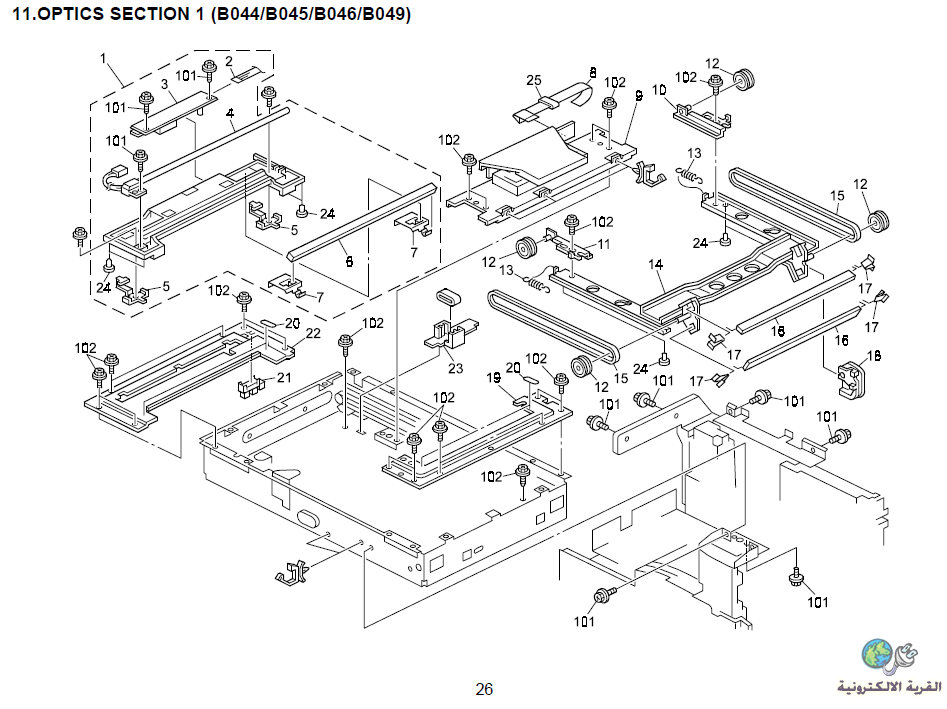

وهذه صورة توضيحية مثلاً المرآة رقم 6 من كتيب البارتس لطراز مقارب وهو Aficio 1013F
