تعالوا نتعاون لتصميم دارة حماية من التكهرب

[فكروعلم]

أخوتي أعضاء المنتدى تعالو نتعاون لتصميم دارة الكترونية تقوم بالحماية من التكهرب أي مثل القاطع التفاضلي الذي يعمل بشكل كهروميكانيكي
المشاركة مفتوحة للجميع لتقديم الأفكار والأقتراحات

[emad1]

موضوع جميل جدا ومهم في نفس الوقت لاان اصبح التكهرب ظاهرة غريبة في وقتنا الحالي وضحاياه كثيرة فاأصبح من الضروري وجود حلول جذرية له .

[فهد المنصور]

شكراً لك مهندس فكروعلم على الموضوع ..

ماذا لو بدأنا بما هو موجود حالياً ..
فهناك مخارج في الاسواق تحت مسمى GFI Outlet " Ground Fault Outlet "
وهي عبارة عن مخارج كهرباء حساسة جداً للتأريض .. بحيث تفصل تلقائيا عن وجود رطوبة او مقاومة مع الأرضي ..

فيمكننا البحث بمبدأ عمل هذا المخرج ومحاولة تطويره

أيضا هناك أنظمة كهربائية كثيرة تستخدم في المنشأت الجيدة الأنشاء وهي حساسة جداً للخطأ ومن خلال تجربتي الشخصية فأن الكهرباء ستفصل تلقائيا وبسكون حتى قبل أن تلحظ شرار لو حدث تلامس بين الخط والأرض ..

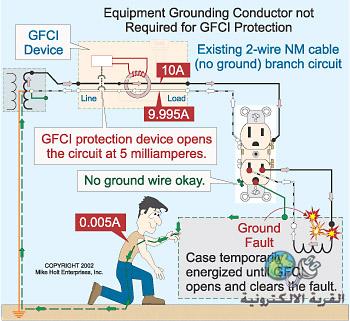

وهنا مثال :

أيضا هناك أنظمة حماية على مستوى محطات الكهرباء ..

[حيدر علاج حسن]

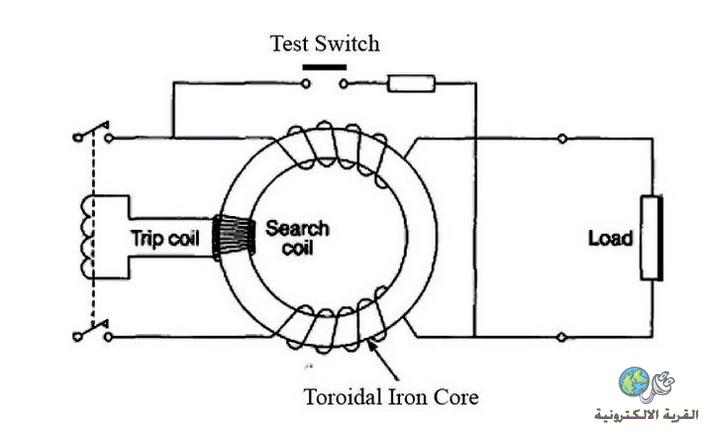

هذا مخطط بسيط لعمل المنظومة ...



الملفان الكبيران و المتقابلان لهما نفس المواصفات بالضبط من حيث عدد اللفات و قطر السلك ... و يكون التيار المار بهما متساوي في المقدار و لكن عكس الاتجاه .... و هذا منطقي لان التيار الداخل الى الحمل هو نفس التيار الخارج منه اما عكس الاتجاه فيمكن ضمانه بجعل الملفين متعاكسين .. و هكذا سوف تكون محصلة التدفق المغناطيسي في القلب صفر .

و عند حصول تأريض من خلال اي موصل الى الارض بعد المنضومة فان احد الملفين سيكون تياره اعلى من الاخر بفرق مقدارة تيار التاريض و بذلك سيكون التدفق المغناطيسي في القلب اكبر من صفر و عليه سوف تكون هنالك فولتية محتثة في الملف الصغير ( ملف الجهد) و الذي سيعطي ايعاز بقطع الدائرة الكهربائية ...

مما تقدم نستنتج ما يلي :
1- ان هذه المنظومة توفر الحماية من الصدمة في حال التاريض فقط و ليس في حال لمس كلي طرفي المصدر ..ز
2- كلما زادت عدد لفات ملف الجهد حصلنا على حماية اكبر ..
3- يجب ان تكون مواصفات ملفي التيار متطابقة تماما .
4- يمكن ادخال الاشارة الناتجة من ملف الجهد على دائرة الكترونية لتحليلها و مقارنتها و على ذلك يعطى الامر المناسب .

تيار التاريض في منظومات حماية الاشخاص هو 1 ملي امبير
تيار التاريض في منظومات حماية الاجهزة هو 30 ملي امبير

[فكروعلم]

شكراً أخ فهد والأخ حيدر كلامكم جميل وبداية ممتازة وعلينا تحديد عدد اللفات لكل ملف وخاصة للملف الثالث لكي يعطي تيار وجهد عند تسريب 30 ميالي أمبير لكي نتعامل به في دارة الكترونية تقوم بفصل التيار والأحتفاظ بحالة الفصل إلى أن يعاد التوصيل يدوياً وسأقوم بطرح دارة الكترونية قريباً وعلى الجميع طرح مالديه ونرى الأفضل أو نستفيد من كل الطروحات للوصول للأفضل

[rokoz77]

اخي فكر وعلم يمكن استخدام الدارة السابقة مع اضافة بعض العناصر اﻻ لكترونية ﻻ ستشعار اقل تغير في التيار الناتج عن الملف

[فكروعلم]

المشاركة الأصلية كتبت بواسطة rokoz77

اخي فكر وعلم يمكن استخدام الدارة السابقة مع اضافة بعض العناصر اﻻ لكترونية ﻻ ستشعار اقل تغير في التيار الناتج عن الملف

نعم أخي الأخ حيدر بدء البداية وعلينا أن نصمم بقية الدارة بالتعاون مع بعضنا

[nadir]

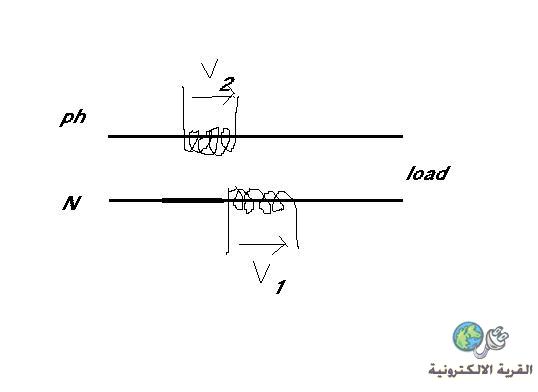

أقتراح كما في الصورة ان نمرر خط الكهرباء على ملفات فينتج عن ذلك جهد عن كل ملف و نقوم بوضع دارة تقارن بين الجهدين و تفصل في حال إختلافهما (الجهد في كل ملف هو صورة للتيار المار عبره)
