وحدة تغذية متغيرة

[فكروعلم]

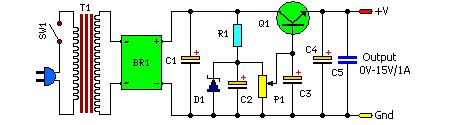

دارة وحدة تغذية متغيرة من صفر فولت إلى 15 فولت تيار 1 أمبير




P1 = 330R-Potentiometer
R1 = 560R-2W
C1 = 2200uF-35V
C2 = 100uF-35V
C3 = 10uF-25V
C4 = 220uF-25V
C5 = 100nF-63V
D1 = 18V-1.5W Zener
Q1 = 2N3055 NPN Transistor
T1 = 220VAC – 18V* 1.5A
BR1 = 4x1N4007 Diode Bridge
SW1 = Mains On-Off Swit

[mohsen 2011]

دائرة ممتازة و سهلة التنفيذ تشبه دائرة ال lm317 , لكن أخي هل فيها مشكل ال voltage drpop أم لا؟
لأنني أنجزت وحدة تغذية متغيرة اعتمادا على lm317 وواجهت مشكل هبوط الفولت كثيرا.
شــكرا

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mohsen 2011

دائرة ممتازة و سهلة التنفيذ تشبه دائرة ال lm317 , لكن أخي هل فيها مشكل ال voltage drpop أم لا؟
لأنني أنجزت وحدة تغذية متغيرة اعتمادا على lm317 وواجهت مشكل هبوط الفولت كثيرا.
شــكرا

أخي هبوط الجهد سببه زيادة الحمل لا أظن أن الجهد سيهبط وإذا هبط يمكن تعديلة بواسطة المقاومة المتغيرة

[mohsen 2011]

شكرا أخي سوف أنفذ المشروع انشاء الله

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mohsen 2011

شكرا أخي سوف أنفذ المشروع انشاء الله

بالتوفيق انشالله

[مدحتكو]

المشاركة الأصلية كتبت بواسطة mohsen 2011

دائرة ممتازة و سهلة التنفيذ تشبه دائرة ال lm317 , لكن أخي هل فيها مشكل ال voltage drpop أم لا؟
لأنني أنجزت وحدة تغذية متغيرة اعتمادا على lm317 وواجهت مشكل هبوط الفولت كثيرا.
شــكرا

لو هبط الجهد عن 3 فولت عن جهد الدخل المستمر فهناك خطأ بالدائرة لأنه لابد من وجود voltage drpop علي المتكاملة LM317

[mohsen 2011]

حصل معي voltage drop عندما شغلت مروحية كمبيوتر , ضبطت جهد الخرج على 12 فولت و عند توصيل المروحية و بدأها في الدوران يهبط الى 11 فولت و عند 18 فولت يهبط الى 14.
ان أمكن أريد دائرة باور سبلاي أستطيع من خلالها تشغيل الموبايل يحبذ أن تحتوي على potentiometre آخر يتحكم في التيار مثل الباور سبلاي التجارية

[فكروعلم]

المشاركة الأصلية كتبت بواسطة mohsen 2011

حصل معي voltage drop عندما شغلت مروحية كمبيوتر , ضبطت جهد الخرج على 12 فولت و عند توصيل المروحية و بدأها في الدوران يهبط الى 11 فولت و عند 18 فولت يهبط الى 14.
ان أمكن أريد دائرة باور سبلاي أستطيع من خلالها تشغيل الموبايل يحبذ أن تحتوي على potentiometre آخر يتحكم في التيار مثل الباور سبلاي التجارية

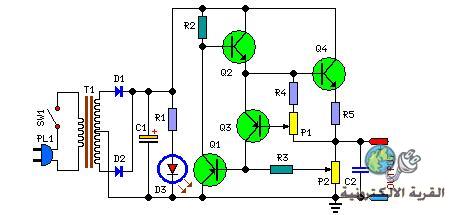

تفضل أخ محسن

http://upload.qariya.info/images/qar...cb64a15412.jpg
