[alib]

السلام عليكم

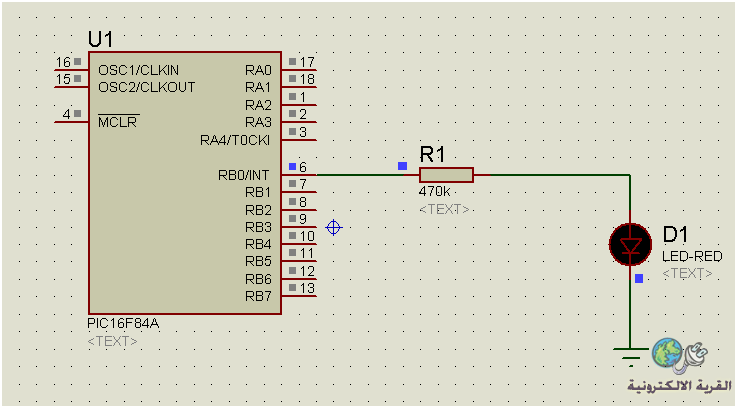

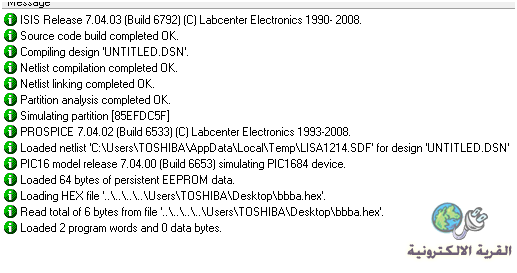

لقد اردت اختبار البروتس على جهازي وذلك بتجربة برنامج اضاءة ليد واحدة واستعمال الميكروكنترول 16f84a واستخدمت الاكواد كما هي من نوع قص ولصق مع ما يصاحبها من تغييرات ولكن عند تنفيذ البرنامج لا تشتعل الليد ولا يظهر اي خطا والصور دليل على ذلك فما هو السبب ؟هل هو نظام الفيستا ام ان الخطا مني انا ؟


ولكم جزيل الشكر وجعل الله اجاباتكم في ميزان حسناتكم

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة alib السلام عليكم لقد اردت اختبار البروتس على جهازي وذلك بتجربة برنامج اضاءة ليد واحدة واستعمال الميكروكنترول 16f84a واستخدمت الاكواد كما هي من نوع قص ولصق مع ما يصاحبها من تغييرات ولكن عند تنفيذ البرنامج لا تشتعل الليد ولا يظهر اي خطا والصور دليل على ذلك فما هو السبب ؟هل هو نظام الفيستا ام ان الخطا مني انا ؟ ولكم جزيل الشكر وجعل الله اجاباتكم في ميزان حسناتكم

قيمة المقاومة مع الليد كبيرة جدا جدا .. اجعلها 470 اوم او 330 اوم (330 وليس 330K)
يعني بدون الحرف k

[alib]

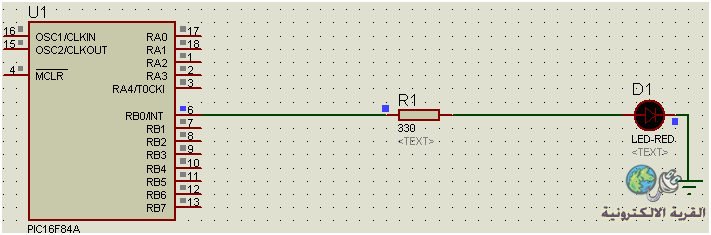

اخي الكريم شكرا على الاجابة ولكن تبقى نفس المشكلة حتى بعد التغيير.

[mohamedalikahli]

السلام عليكم و رحمة الله و بركاته........
اخي البيك لازم يخرج 1 ....اما في الصورة يخرج 0 ...فطبيعي مش حيشتغل ...
اكتب البرنامج ده

void main()
{
trisb=0x00;
portb=1;
}

[mastertiger]

دى دارة جاهزة pic16f877a
http://www.mediafire.com/download.php?7zo7c2n5eniaenb

[alib]

اخواني الاعزاء لم استطع حل المشكل لذا ارفع لكم كامل المشروع كي تبينوا لي اين الخطأ. فصبركم علي جزاكم الله خيرا

http://www.4shared.com/zip/jX2QO3uH/macro_qariya.html

[ناصراحمد2]

اقتباس المشاركة الأصلية كتبت بواسطة alib اخواني الاعزاء لم استطع حل المشكل لذا ارفع لكم كامل المشروع كي تبينوا لي اين الخطأ. فصبركم علي جزاكم الله خيرا http://www.4shared.com/zip/jX2QO3uH/macro_qariya.html

السلام عليكم ورحمة الله وبركاتة

الملف المرفق ليس بة سوى ملف هكس فقط
وهذا لا يوضح اى شىء

عموما برنامجك بة خطا ما


قم بتجربة هذا البرنامج البسيط على نفس الهاردوير عندك ولا تغير شىء

void main() {

    PORTB = 0;
     TRISB = 0;

 while (1) {

   portb.f0=1; delay_ms(500);

   portb.f0=0;  delay_ms(500);

    }
   }

هذا هو الكود فقط عليك بوضع الاعدادات العادية فى برنامج الميكروسى
كاختيار نوع الكريستالة وعدد الميجهيرتز المنتشر 4.00000

وها البرنامج سوف يضىء الليد الخاصة بك لمدة نصف ثانية ويطفئها نصف ثانية .
بشكل مستمر .

وهذا هو ملف الهكس مباشرة

:100000000428FF3FFF3FFF3F03138312860183163F
:100010008601831206140330CC00FF30CB00FF3082
:10002000CA00CC0B14281B28CB0B17281A28CA0B84
:100030001728142811288C30CB00FF30CA00CB0BB6
:1000400022282528CA0B22281F28A130CA00CA0B43
:100050002728000006100330CC00FF30CB00FF3013
:10006000CA00CC0B34283B28CB0B37283A28CA0BC4
:100070003728342831288C30CB00FF30CA00CB0B16
:1000800042284528CA0B42283F28A130CA00CA0B83
:100090004728000009284B28FF3FFF3FFF3FFF3F55
:02400E00F93F78
:00000001FF

فقط افتح ملف الهكس على شكل تكست واطبع بداخلة الهكس
وقم بحفظة للتجربة .


بالتوفيق ان شاء الله

[F.Abdelaziz]

السلام عليكم

كل عام وانتم بخير

أحد الأسباب قد تكون عدم توصيل طرف الإعادة MCLR بالجهد الموجب .

مع تمنياتى بدوام التوفيق
