من أبسط دوائر راديو الموجة القصيرة

zakiufo · 03-08-2012, 08:06 AM

السلام عليكم و تقبل الله صيامكم.
هذه اول مشاركة لي في المنتدى الذي استفدت من عدة مشاريع منه .
وقد أخترت دارة راديو موجة قصيرة SW باستخدام ترنزستورين كنت قد جربتها بنفسي و نجحت و الحمد لله كما نفذت دارة مضخم صوت بسيط لهابإستخدام 3 ترنزستورات و كذلك أيدني الله بالنجاح فالحمد لله كثيرا.

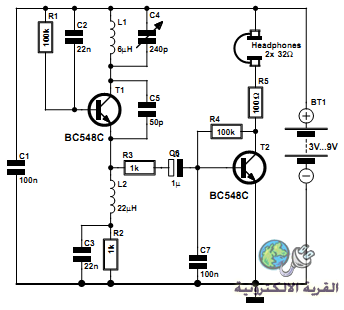

دارة الراديو

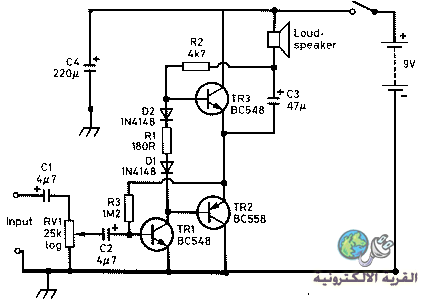

دارة المضخم

موقع الأصلي للدارة
http://www.ecircuitslab.com/2012/05/...-receiver.html

zakiufo · 03-08-2012, 08:13 AM

تصحيح لرابط المضخم
