دارة فاحص الترانزستور مع تحديد نوعه

[wasta ali]

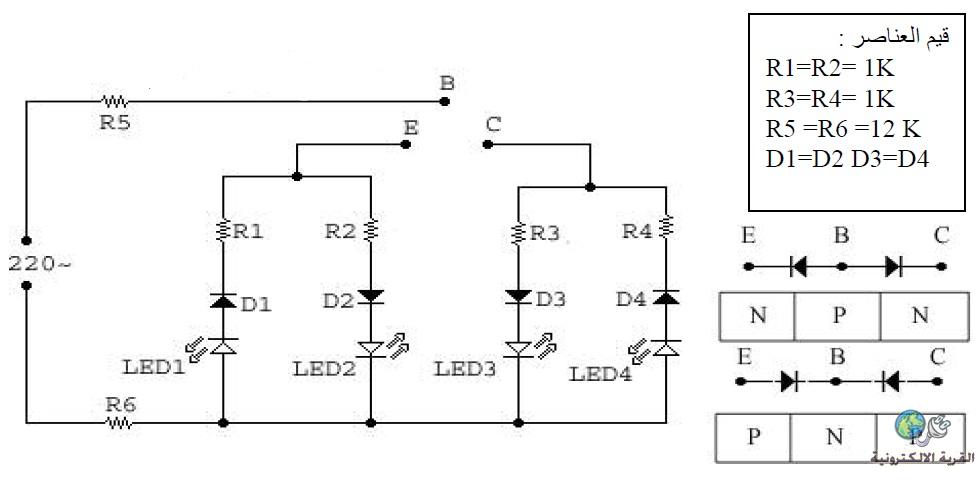

http://upload.qariya.info/images/qar...bf6a398884.jpg
http://upload.qariya.info/images/qar...bf6a398884.jpg


في حال كان الترانزستور نوع (NPN) يضىء ( LED2)و( LED3 )
وفي حال كان الترانزستور نوع(PNP) يضىء( LED1 )و( LED4)
وفي حال اضاءة أكثر من ثنائيين هذا يدل على وجود قصر نصفي أو كلي

[فكروعلم]

أخي هكذا دارة يجب أن تكون ذو تغذية مستمرة من بطارية لأن تغذية الدارة من جهد 220 فولت تعتبر خطرة جداً

[aiman-sony]

أخي الكريم باعتقادي ان الترانزستور سيتلف مباشرة
قيمة 12 كيلو اوم غير كافية لتخفيض 220 فولت لقيمة آمنة

[فكروعلم]

المشاركة الأصلية كتبت بواسطة aiman-sony

أخي الكريم باعتقادي ان الترانزستور سيتلف مباشرة
قيمة 12 كيلو اوم غير كافية لتخفيض 220 فولت لقيمة آمنة

أخي كل قيم الدارة غير منطقية

[wasta ali]

لا یا اخي ليس تغذية الدارة مستمرة انا جربها وتطبقها
