هاااام ارجو الرد على الموضوع " مطلوب معرفة وشرح الدائرة "

[جمعالة]

السلام عليكم شباب ومساااااء الانوار ..

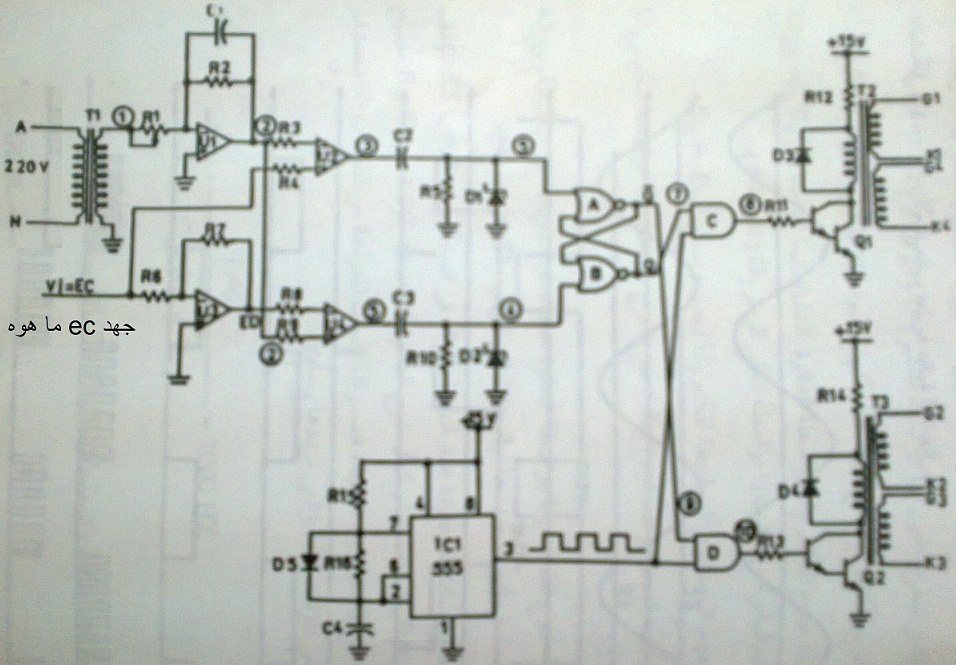

المطلوب معرفة وشرح الصوره ادناة .......
1- معرفة جهد التغذية ec , ما هوا او كم هي الفلوتية اهي متردده او مستمرة .
2- اذا كنت اريد تبديل محولات النبضة بعوازل ضوئية فكيف تركب العوازل الضوئية في الدائرة .


ارجو الرد على المووضوع وشرح الدائرة كامله مع العوازل الضوئية

[ماجد عباس محمد]

معذرة الدائرة غير واضحة
رجاء رفع صورة واضحة و حجمها معقول و ابيض و اسود فقط بامتداد PNG حتى لا تتوقف فى منتصف التحميل
يمكنك الاستعانة باحد هذه البرامج المجانية
IrfanView

XnView Software - Free graphic and photo viewer, converter, organizer

[فهد المنصور]

قمت بتصغير حجم الصورة ..

مهندس جمعالة .. هل يمكن ان تشرح لنا وظيفة الدائرة ؟؟ وماذا يفترض ان تقوم به ؟

[جمعالة]

يا استاذ فهد المنصور هذه الدائره من كتاب التحكم الإلكترونى فى الآلات الكهربية والعمليات الصناعيه للمهندس احمد عبدالمتعال و هي لتحكم بمحرك تيار مستمر عن طريق التحكم في زاوية اشعال الثايرستور اي دائرة قدح واهم شئ لدي هو ما معنى جهدec و تبديل محول النبضاتا ت با عوازل ضوئيه كيف يركب في خرج الدائره اي مكان محولات النبضه وشكرا

[ماجد عباس محمد]

البجهد EC هو جهد التحكم فى سرعة الموتور و يأتى من مجزء جهد أى مفتاح السرعة

[جمعالة]

يا استاد ماجد عباس محمد هذا المفتاح يركب في المكان المكتوب عليه vi=ec في رسم الدائره يعني هذا المكان لا يربط به مصدر جهد انما مفتاح التحكم في السرعه

2 - العوازل الضوئيه كيف تركب في الدائره و شكرا
