اريد معرفه التوصيل

[السيد بدوى]

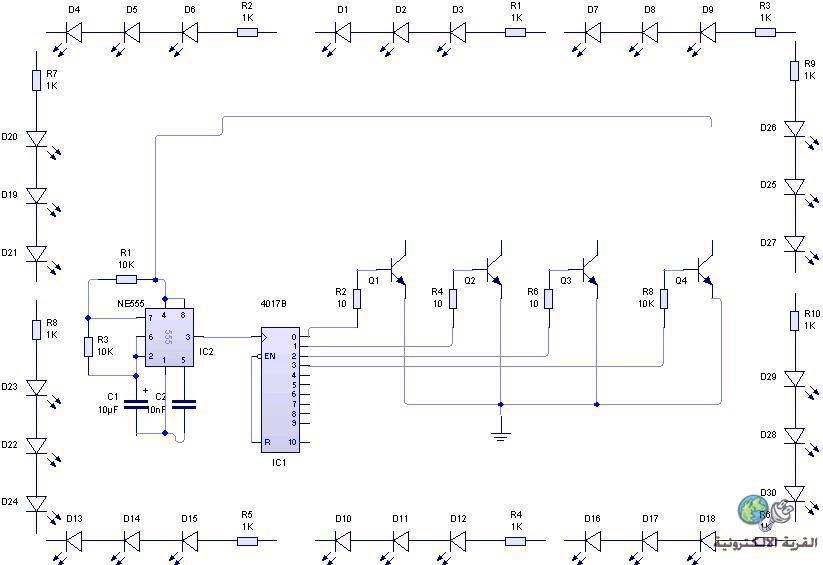

ارجو توضيح التوصيل لهذه الليدات من هذه الدائره بحيث تعمل بشكل متتابع 0( مثل اللوحات المضيئه بالليدات) ارجو معرفه ربط الليدات

[السيد بدوى]

برجاء الرد من يعرف هذا الموضوع ارجو توضيح توصيله الليدات فقط لتعمل بشكل متتابع

[فكروعلم]

أعد رفع الصورة لأنها غير واضحة

[السيد بدوى]

اهلا فكر وعلم= اضغط علي الصوره سيتم تكبيرها

[فكروعلم]

أوصل كل المقاومات إلى الجهد الموجب ومجمعات الترانزستورات إلى مهبط الديودات وقم بالترتيب كما تريد

[السيد بدوى]

هل يمكن التوضيح بالرسم اذا سمحت حتي يستفيد منها كل الاعضاء وشكرالك

[فكروعلم]

لديك أربع مخارج وعشر مجموغات كيف ستقسمها وياريت لو تشرح كيف تريد تتابع الإضاءة لكي أوقوم بالوصل

[السيد بدوى]

شكرا لاهتمام بالموضوع =اريد التوصيل بالتتابع اضاءه 3ليد ثم 3 ليد التي تليها وهكذا
