[النعمي]

السلام عليكم ..

يآ شبآب عندي مشكلة في متحكم 16F84A ..

برمجة به هذآ الكود طبعاً لكي اعمل له اختبآر واشوف مدى فعآليته ..

char d=0;
char x=0;
void main()
{
trisb=0;

while(1)
{
for(x=0;x<2;x++){for(d=0;d<1;d++){portb=0;delay_ms(1000);}}
for(x=0;x<1;x++){for(d=0;d<1;d++){portb=255;delay_ms(1000);}}

}

}

ولكنه لا يعمل واذا وضعت يدي على الكرستالة4MHz تشتغل ثم تنطفئ بسرعه ولا تعمل جيدا .. غيرت الكود .. ونفس المشكله لابد من لمس الكرستالة ؟!
علما اني غيرت التردد الى 4MHz في الميكرو سي .. و منظم الجهد 5 فولت ..

علما ان المكثفات هي 22بيكو .. وهذه صور ..












..
ارجوآ ان تجدوآ ما هي المشكله .. انا اتوقع الكرستاله ؟؟

[aiman-sony]

اخي الكريم
لديك خطأين

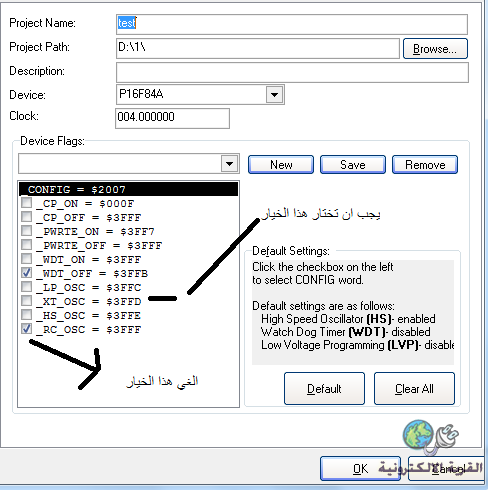

الخطأ الاول هو انك مازلت تختار مذبذب Rc
لاحظ آخر خيار مكتوب عليه RC-OSC
يجب ان تختار XT-OSC



الخطأ الثاني لايوجد مقاومة على قطب MCRL للميكروكونتروللر وهي الرجل رقم 4 للمتحكم

قم بتوصيل مقاومة 10 كيلو بين الموجب و الرجل 4 و ستعمل الدارة بإذن الله

[النعمي]

اقتباس المشاركة الأصلية كتبت بواسطة aiman-sony اخي الكريم لديك خطأين الخطأ الاول هو انك مازلت تختار مذبذب Rc لاحظ آخر خيار مكتوب عليه RC-OSC يجب ان تختار XT-OSC الخطأ الثاني لايوجد مقاومة على قطب MCRL للميكروكونتروللر وهي الرجل رقم 4 للمتحكم قم بتوصيل مقاومة 10 كيلو بين الموجب و الرجل 4 و ستعمل الدارة بإذن الله

يعطيك الف الف عآفيه يآلغآل مآ قصرت ووالله اني افرح لا شفت مثلك وشروآك
يتعآونون ..

ربي يبآرك لك ..

انآ رآح اغيرهآ وبجرب ورآح ارد عليكم ..

لكن استفسآر .. لمآذآ وضعنآ الخيآر XT.OSC .. هل معنآهآ ان المذبذب هنآ الكرستآلة ؟!

الثاني :.. لمآذآ نضع مقآومة ؟! ومآ هي فآئدة او عمل او تخصص الرجل 4 ( اعرف انها مهمة لكن لمآذآ ) ؟!

[aiman-sony]

xt تعني مذبذب كريستالي
الرجل 4 هي قطب الريست اما المقاومة فهي توصل الى قطب الريست للمتحكم و عدم تطبيق جهد موجب على هذا القطب عن طريق مقاومة يؤدي الى حدوث مشاكل في عمل المتحكم

[النعمي]

اقتباس المشاركة الأصلية كتبت بواسطة aiman-sony xt تعني مذبذب كريستالي الرجل 4 هي قطب الريست اما المقاومة فهي توصل الى قطب الريست للمتحكم و عدم تطبيق جهد موجب على هذا القطب عن طريق مقاومة يؤدي الى حدوث مشاكل في عمل المتحكم

الله يوفقك ويرفع قدرك .. فعلا عملت الدآئرة بكل كفآئة واضفت لها ترآنزستور وريلية وليدآت .. وتعمل جيداً ..

لن انسى معروفك هذآ .. خآصتآ انه اول مشروع لي حيث سيكون رآسخ ..

شكراً جزيلاً لك ..
