افتراضي طلب مناقشة لحل العطل كود J011 أو J012 أو J017 ريكو (أبيض وأسود) طراز MP 3010 Twitter FaceBook Google+





بسم الله الرحمن الرحيم
والسلام عليكم

طلب مناقشة لحل العطل كود J011 أو J012 أو J017 ريكو (أبيض وأسود)
طراز MP 3010

كود الآلة هو Machine Code: B205/B209/D007/D008

جهاز ريكو (أبيض وأسود) متعدد الوظائف يعطي J011 أو J012 أو J017
هو كود حشر ورق وللعلم الورقة تقف أول سحب السخان من الأسفل ، أو في منتصف السخان ، أو لم تسحب من درج صنية الورق أصلاً

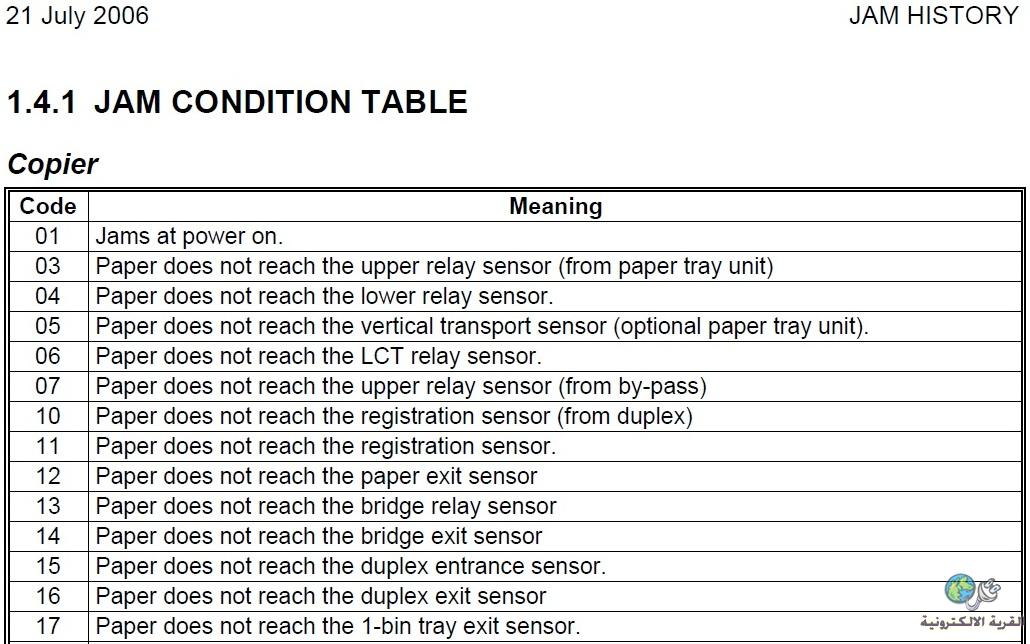

صورة من جدول الحشر من كتيب الصيانة

http://upload.qariya.info/images/qar...42b27ab08b.jpg

وبعد الاطلاع على سبب الكود تبين انه:-

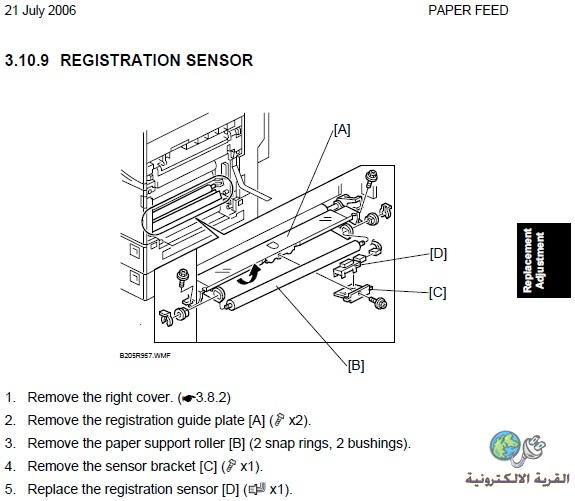

registration sensor

http://upload.qariya.info/images/qar...52346067e2.jpg

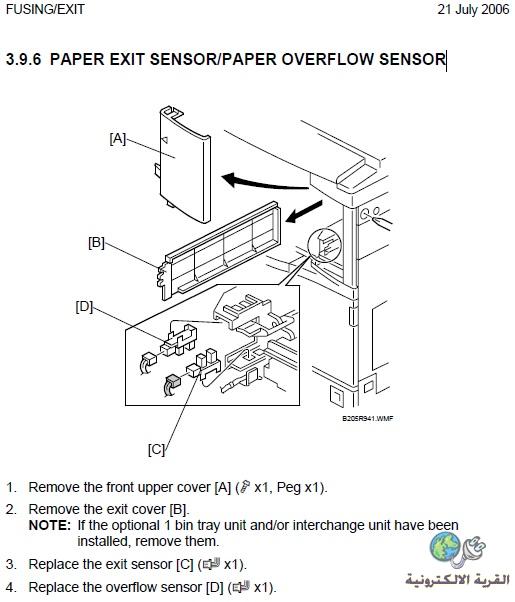

PAPER EXIT SENSOR/PAPER OVERFLOW SENSOR

http://upload.qariya.info/images/qar...801abf36fe.jpg

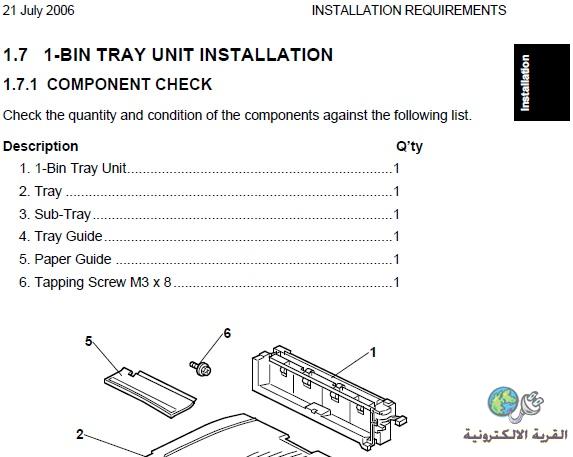

1-bin tray unit (B413)

http://upload.qariya.info/images/qar...ec9ee42b4f.jpg

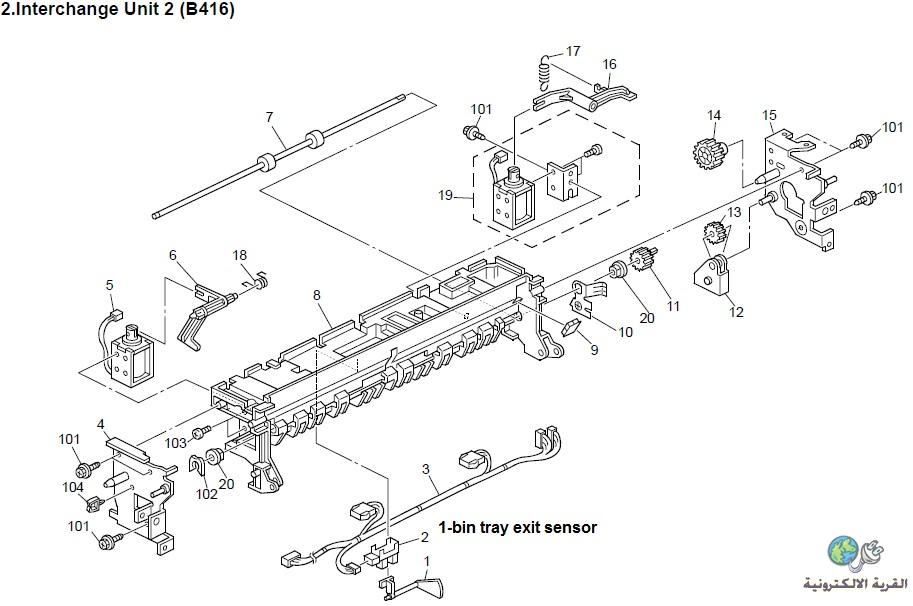

1-bin tray exit sensor

http://upload.qariya.info/images/qar...ce45298015.jpg

ويوجد خلف وحدة السخان ترسين بواسطتهما يتم ادارة حركة السخان فقد يوجد بهم انحناء أو ثني أو يوجد ريلاي يحرك عمود الترسين معاً يسبب تلك المشكلة

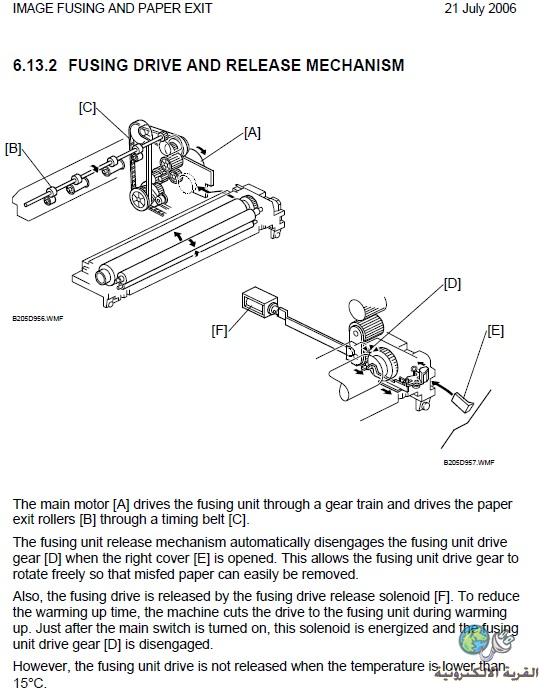

FUSING DRIVE AND RELEASE MECHANISM

http://upload.qariya.info/images/qar...0f2289859b.jpg

وبعد التنظيف والتبديل لكل من القطع يبقى الكود مستمر وقد يختفي لبعض الوقت الطويل أو القصير


ارجو الحل او كيفية الغاء الكود




التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 04-07-2012 الساعة 01:09 PM
اعلانات

بوارق الخليج
:: مهندس ::
تاريخ التسجيل: May 2012
المشاركات: 26
نشاط [ بوارق الخليج ]
قوة السمعة:0
قديم 10-07-2012, 09:21 PM المشاركة 2
افتراضي


اسف جدا ليس لدي خبرها mp3010
ان شاء الله تجد من الاعضاء من لديها خبرها ويفيدك

اعلانات اضافية ( قم بتسجيل الدخول لاخفائها )


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 24-07-2012, 09:34 AM المشاركة 3
افتراضي



مشكلة عاجلة محتاج مساعدة من مهندسي القرية في هذه المشكلة بأعلى المشاركة



صقر الشارع
:: مهندس متميز ::
تاريخ التسجيل: Feb 2009
المشاركات: 316
نشاط [ صقر الشارع ]
قوة السمعة:0
قديم 24-07-2012, 04:00 PM المشاركة 4
افتراضي


الاخ العزيز م ين جئت بهذه الورقة التي تعطي الكود ومعنى الكود اماماها هل هي من كتلوك الصيانة لاني اعمل في مجال الريكو ولم ارى هكذا كود الكود يخرج على شكل رقم لا يخرج امامه حرف مثل J


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 24-07-2012, 04:05 PM المشاركة 5
افتراضي


الاخ العزيز م ين جئت بهذه الورقة التي تعطي الكود ومعنى الكود اماماها هل هي من كتلوك الصيانة لاني اعمل في مجال الريكو ولم ارى هكذا كود الكود يخرج على شكل رقم لا يخرج امامه حرف مثل J
عزراً اخي الغالي والعزيز استاذي ومهندس / صقر

جميع ماكينات الريكو الرقمية الحديثة ذات شاشة اللمس

أ- أي كود عطل تعطي هكذا علي سبيل المثال SC541
ب- أي كود حشر ورق تعطي هكذا علي سبيل المثال J01, J02, ... etc.


الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 25-07-2012, 07:28 AM المشاركة 6
افتراضي



بسم الله الرحمن الرحيم

اخي العزيز استاذي ومهندس/ صقر الشارع

بالنسبة لحشر الورق بالماكينة يوجد بكتيب الصيانة صفحة 431 إلي صفحة رقم 432

هي عبارة عن شكل جداول موضح عليها اسم ومكان الخلل أو المشكلة

أ- بهذا العنوان 1.4.1JAM CONDITION TABLE صفحة رقم 431 وهو اكواد خاصة بالآلة Copier كلها في مشاكل الحشر.

ب- هذا العنوان Document Feeder صفحة رقم 432 وهو اكواد خاصة بالفيدر سواء ARDF Unit / ADF Unit كلها في مشاكل الحشر لجهاز السحب الآلي المسمي بالفيدر.

ج- وهذا العنوان 1.4.2 PAPER SIZE صفحة رقم 432 وهو اكواد خاص كلها في مشاكل الحشر الورق بالآلة.



الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 03-09-2012, 01:03 PM المشاركة 7
افتراضي



بسم الله الرحمن الرحيم

العلاج الأكيد لحل مشاكل العطل كود J011 أو J012 أو J017 ريكو (أبيض وأسود)
طراز MP 3010

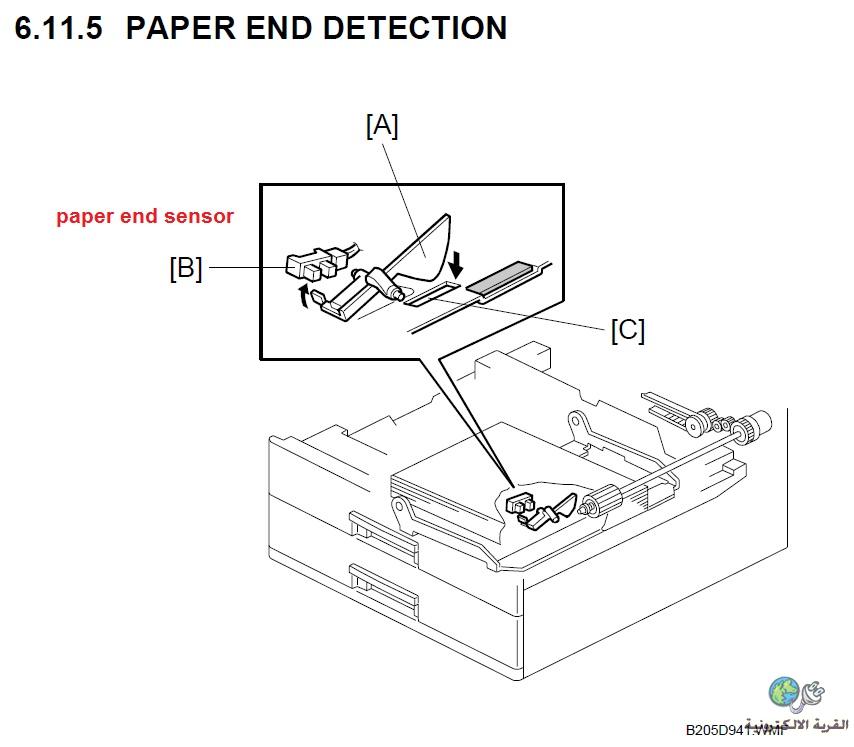

1- تنظيف مع تغيير أماكنهم السنسور Paper End Sensor in Tray 1 محل سينسور الـ Tray 2

http://upload.qariya.info/images/qar...8a277f84be.jpg

2- ضبط تروس خلف السخان بزاوية قائمة ◦90 درجة ويرمز لها (D)

http://upload.qariya.info/images/qar...0f2289859b.jpg

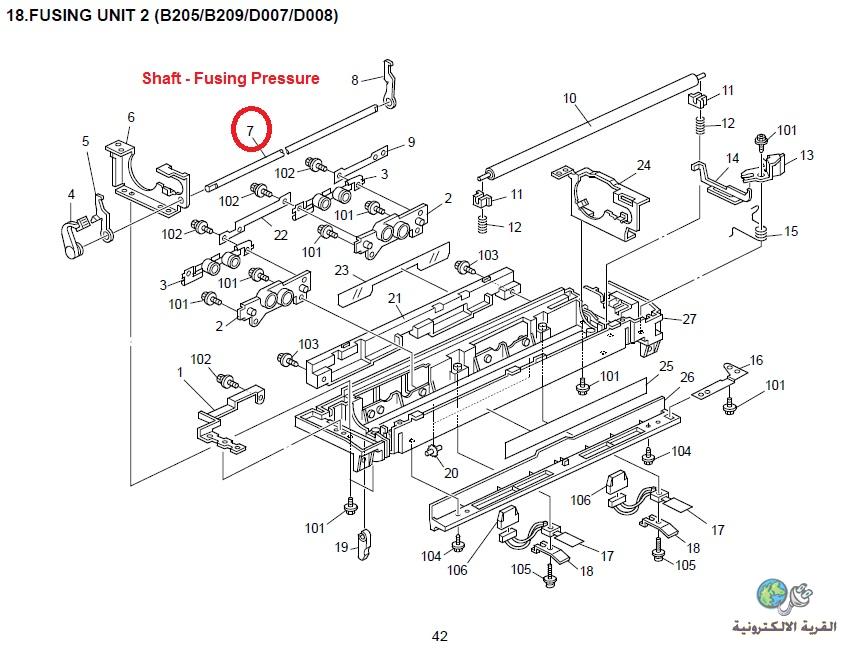

3- تنظيف فقط أكس Shaft - Fusing Pressure بوحدة السخان

http://upload.qariya.info/images/qar...0202758f60.jpg

4- تنظيف أو استبدال السينسور في منتصف وحدة الـ Sensor in Interchang Unit

http://upload.qariya.info/images/qar...ce45298015.jpg

5- تنظيف أو استبدال Paper Exit Sensor ويرمز لها (C)

http://upload.qariya.info/images/qar...801abf36fe.jpg

6- تنظيف أو استبدال Paper OverFlow Sensor ويرمز لها (D)


7- تنظيف فقط Registration Sensor

http://upload.qariya.info/images/qar...52346067e2.jpg

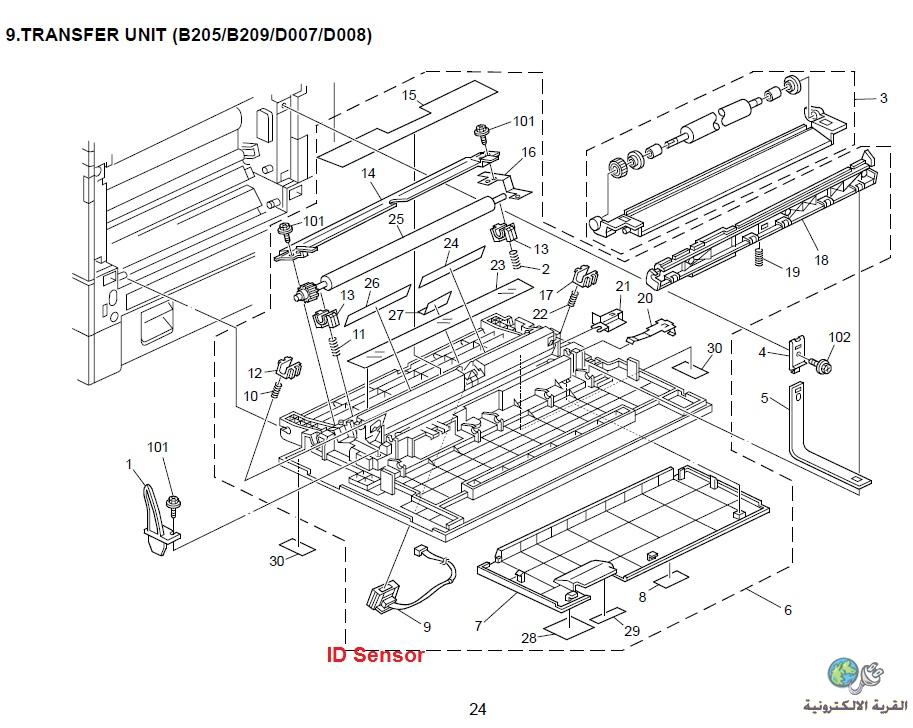

8- تنظيف فقط I.D Sensor

http://upload.qariya.info/images/qar...6705cd890e.jpg

9- وأخير اً: تغيير وحدة مجموعة السخان أو تبديلها مع مجموعة أخرى.

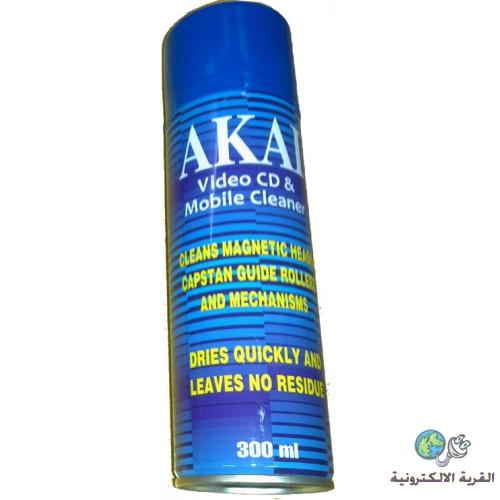

ملحوظة هامة: تنظيف فقط: يتم باستخدام اسبراي سائل تنظيف ، أو آكاي جاف ، أو هواء جاف ، أو اي أسبراي أخر للتنظيف

علي سبيل المثال (Spray Akai Video)

http://upload.qariya.info/images/qar...e6358ac5bd.jpg



التعديل الأخير تم بواسطة : Ghost 2003 بتاريخ 03-09-2012 الساعة 01:53 PM

الصورة الرمزية Ghost 2003
Ghost 2003
:: عضو ماسي ::
تاريخ التسجيل: May 2009
الدولة: مصري الجنسية
المشاركات: 4,484
نشاط [ Ghost 2003 ]
قوة السمعة:190
قديم 12-11-2012, 06:03 AM المشاركة 8
افتراضي



بسم الله الرحمن الرحيم


وإذا حدث تكرار لمشكلة العطل كود J011 ريكو (أبيض وأسود) طراز MP 3010

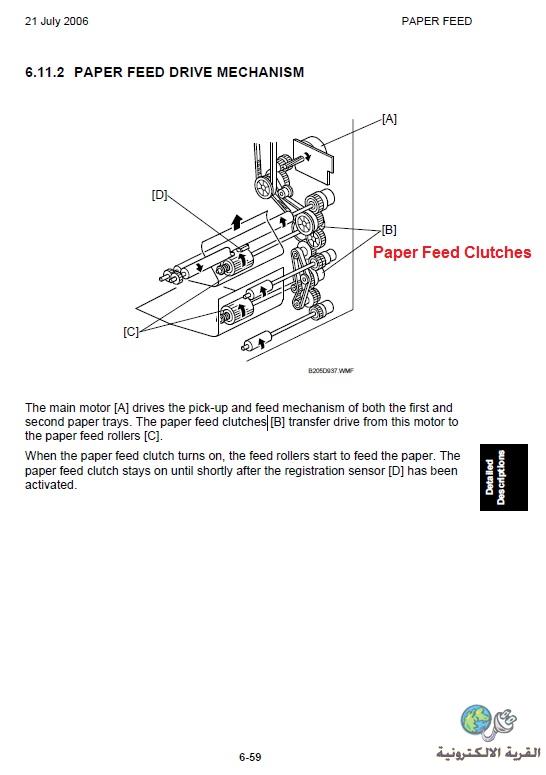

يكون العلاج: بتبديل Paper Feed Clutches بين Tray 1 مع Tray2

وهذه صورة توضيحية
