[mohamad mhm]

السلام عليكم ورحمة الله
انا لدي هذه الدائرة http://www.olimex.com/dev/pic-usb-4550.html
واريد تركيبها لكن احتاج لمساعدة على كيفية برمجتها ؟
1-بأي برنامج هل ينفع برنامج picflash من micro c

2-اذا كان ينفع كيف استخدمه تأتيني خيارات كثيرة عند اختيار pic 18f4550 كيف اتعامل مع الخيارات وماذا اضع

3-وهل المبرمجة في الرابط تبرمج فقط نوع واحد 18f4550

4-كيف ابرمج بواسطه هذه المبرمجة مثل الاردوينو يعني ما افصل الكابل الموصول بين المبرمجة والكمبيوتر واشغل اجهزة على المخارج مثل عمل تجارب سريعة دون فصل

وشكرا لكم

[mohamad mhm]

ارجو الرد وشكرا لكم

[Tico]

1- حسب هذه الصفحة ينفع :
http://www.mikroe.com/eng/products/v...roicd-support/
2- ماذا تقصد بالخيارات ؟ هل تقصد مثل الخيارات في الرابط السابق؟
إذا كان كذلك فهذه ماهي إلا تكرار لصفحة الاعدادات في برنامجك بالمكروسي والتي يمكن الوصول اليها عن طريق Edit وطبعا ضروري تكون الصفحتان متوافقتان لانجاح البرمجة.
3- هذه المبرمجة من نوع :
ICSP
اي برمجة المتحكم بيك في نفس الدائرة دون الحاجة الى نقله الى مبرمجة خارجية.
وهي بذلك مبرمجة عملية خاصة أثناء التعلم وإجراء التجارب.
وهي صالحة لكل البيكات المتداولة والحديثة على ما أعتقد .
لكن من الضروري الاطلاع على داتا شيت اي متحكم آخر تريد وضعه في دائرتك حتى تعرف إذا كانت اطراف ذلك البيك متوافقة مع السوكت (الحامل) في دائرتك ام لا..
لاحظ ان الدائرة محدودة العمل مع البيكات ذوات الاربعين رجل .
هذا موضوع عن ذلك النوع من المبرمجات :
http://www.qariya.com/vb/showthread.php?t=88275

[mohamad mhm]

لقد استفدت كثيرا مجددا شكرا لك

[Tico]

أخي محمد
1- اللوحة التي لديك تسمح ببرمجة البيك وهو بداخلها. والبرمجة بهذه الطريقة ستكون طبعا بتوصيل مبرمجة خارجية من نوع ICSP مع اللوحة.
وطبعا انت محتاج الى برنامج "حرق" ينقل الملف من الكومبيوتر الى شريحة البيك.
ولضمان فرص نجاح البرمجة في لوحتك الافضل استخدام الهارد والسوفت الذي يحدده المنتج خاصة وأنه متوفر ومعروف ومجرب .
2- المبرمجات التي يحددها منتج لوحتك موجودة في الرابط الذي وضعته في اول موضوعك:http://www.olimex.com/dev/pic-usb-4550.html

بعضها بسيط يمكن ان تبدأ به وبعضها متطور تستخدمه لاحقا لو حبيت .
ومن بين مبرمجات اللائحة مبرمجة شهيرة بالمنتدى : PIC-PG2C
وكما تلاحظ في الرابط فهي تعمل بالبرنامج الشهير IC-PROG http://www.olimex.com/dev/pic-pg2c.html
وتعمل بغيره.علما بأن برنامج picflash مخصص في الاصل للعمل مع مبرمجة خاصة ببيئة لوحات تطوير Mikroelectronica
وهي المبرمجة الظاهرة في رابط ردي السابق .
وبالتوفيق ان شاء الله.

[mohamad mhm]

شكرا لك اخ Tico
لكن ما قصدك بـ
المبرمجات التي يحددها منتج لوحتك موجودة في الرابط الذي وضعته في اول موضوعك:http://www.olimex.com/dev/pic-usb-4550.html

Read more: http://www.qariya.com/vb/showthread....#ixzz1zmrDs32X

وهل المبرمجة PIC-PG2C تبرمج البك 18f4550 عن طريق وضعها بالقاعدة في المبرمجة ام عن طريق ICSP لاني نظرت في ماذا تدعم لا تدعم عائلة 18f
وهل يوجد برنامج لحرق ملف الهيكس داخل البك عن طريق ICSP وما هي الاعدادات اللازم
سامحني فأنا مبتديء في المايكرو كونتروللر لكن اعرف الكثير بالاكترونيات
انا ركبت الدارة المشهورة سابقا لكن لم تعمل معي PIC-PG2C
لكن سأركبها مرة اخرى ولكن احتاج اليها على شكل لوحة مطبوعة اذا امكن وشكرا لك مرة اخرى واسف اذا ازعجتك فأنا والله احب العلم وأحببت التعامل مع البك لكن انا مبتدي في البرمجة ولا اعرف سوى اقل من القليل وأظن اني اتلفت البك الي عندي 18f4550 او انه خطأ فقد وضعت عن طريق الخطأ مكثف 470 نانو على الرجل رقم 19 بدل 18 ونسيت ان اوصل الجهد السالب ووضعت مكثف قطبي 10 مايكرو بدل غير قطبي والكثير من المكثفات ايضا نفس الشي ووضعت الرجل رقم واحد على السالب ومرة على الموجب وحصل معي قبل ان اوصل الاطراف السالبة على البك ان الليد اضيء لكن بعد وضع السالب اطفئ حتى ومع الضغط على الريست ولم تتعرف البك على الكبيوتر ولم يضيء اللد تهائيا !

[Tico]

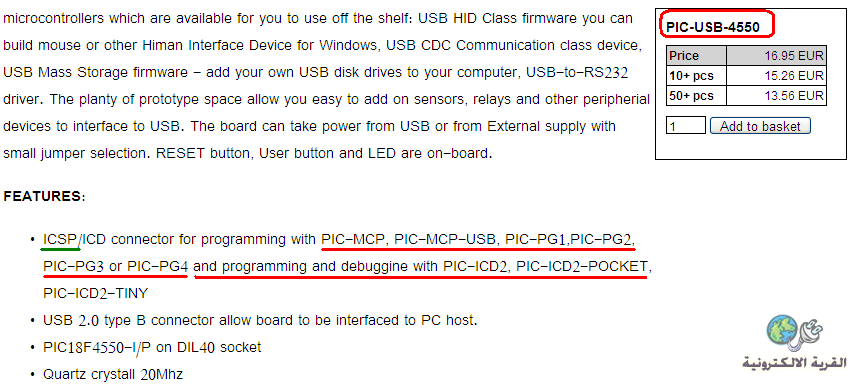

أقصد ان الذين (olimex) أنتجوا تلك اللوحة يخبرونك في رابط موقعهم عن المبرمجات (من صنعهم) التي تعمل مع اللوحة وأعطوك لائحة بأسماء تلك المبرمجات في نفس الرابط ..
وهو رابط انت من وضعه.
ومن بين تلك المبرمجات المبرمجةPIC PG2C
وفي بعض المواقع الالكترونية التي تبيع نفس المبرمجة المذكورة يقولون انها تبرمج PIC18F4550 لكن مع البرنامج الشهير :
picpgm
http://members.aon.at/electronics/pic/picpgm/index.html
والحقيقة لا يوجد ما يمنع تلك المبرمجة من برمجة البيك المذكور وهذا حسب وثائق Microchip
