[أبو محمد 18]

السلام عليكم ورحمة الله وبركاته

إخوتي حاولت صناعة دارة إلكترونية للتحكم في سرعة محرك 12 فولط..

وقد قلدت مباشرة مشروع الأخ أمين راشد الموجود على هذا الرابط

http://www.qariya.com/vb/showthread.php?t=43672

لكنني وجدت مشاكل في دائرة التحكم (دائرة البيك والألسيدي والسنسور)

حيث أجد أنه يوجد cour circuit

مع العلم أن الدارة أنشأتها كما رسمها الأخ أمين في مشروعه

وهذه صورة للدائرة الالكترونية للأخ أمين..

http://www4.0zz0.com/2012/06/19/08/480838747.jpg

وهذه الصورة لدائرة التحكم التي قمت بصناعتها وتركيب العناصر الإلكتورنية عليها: البيك + الألسيدي + السنسور + 4N32

http://www4.0zz0.com/2012/06/19/08/478828300.jpg

أرجو أن تعينوني بسرعة فالأمر مهم جدا وضروري بوركتم إخوتي وجزاكم الله ألف ألف خير..

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة أبو محمد 18 السلام عليكم ورحمة الله وبركاته إخوتي حاولت صناعة دارة إلكترونية للتحكم في سرعة محرك 12 فولط.. وقد قلدت مباشرة مشروع الأخ أمين راشد الموجود على هذا الرابط http://www.qariya.com/vb/showthread.php?t=43672 لكنني وجدت مشاكل في دائرة التحكم (دائرة البيك والألسيدي والسنسور) حيث أجد أنه يوجد cour circuit مع العلم أن الدارة أنشأتها كما رسمها الأخ أمين في مشروعه وهذه صورة للدائرة الالكترونية للأخ أمين.. http://www4.0zz0.com/2012/06/19/08/480838747.jpg وهذه الصورة لدائرة التحكم التي قمت بصناعتها وتركيب العناصر الإلكتورنية عليها: البيك + الألسيدي + السنسور + 4N32 http://www4.0zz0.com/2012/06/19/08/478828300.jpg أرجو أن تعينوني بسرعة فالأمر مهم جدا وضروري بوركتم إخوتي وجزاكم الله ألف ألف خير..

السلام عليكم
1- في دائرتك الالكترونية في هذا الرابط:
http://www4.0zz0.com/2012/06/19/08/480838747.jpg

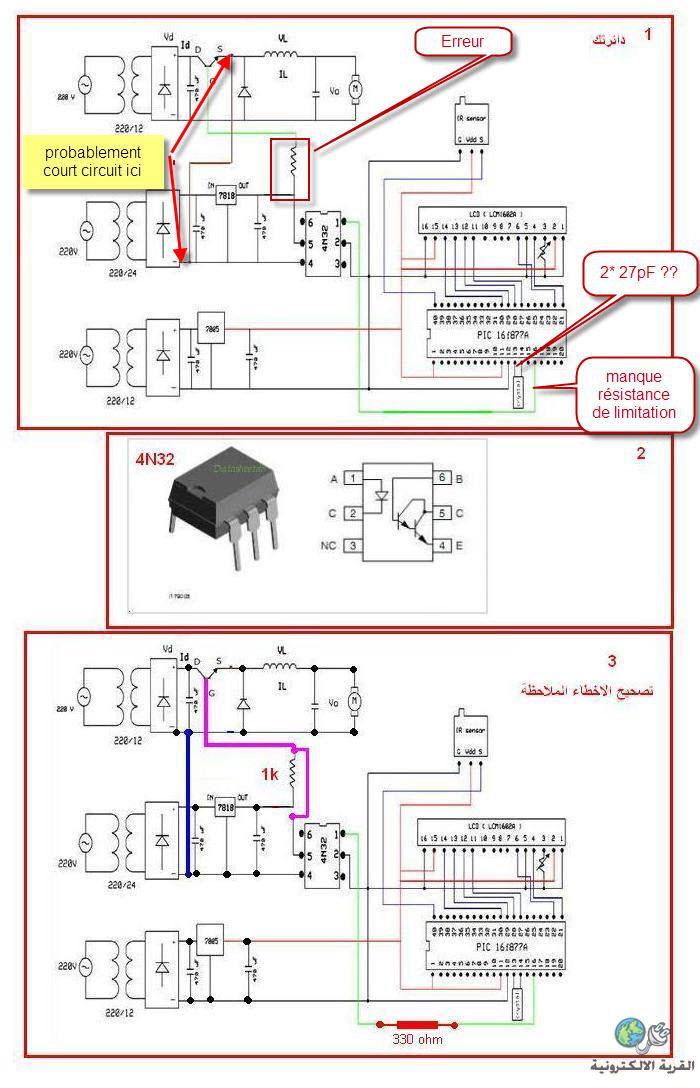

احتمال يكون سبب القصر (court circuit) كما وضحت لك في الصورة التالية:
http://upload.qariya.info/images/qar...30864b073b.jpg

كما اني صححت بعض الاخطاء لكن ممكن تكون هناك أخطاء أخرى لم ألحظها ..
فلو تعيد رسم الدائرة على برنامج المحاكاة Proteus .. لتسهيل مهمة المتابعة .

[ماجد عباس محمد]

معذرة الرسم الذى وضعته ليس للدائرة ولكنه للبوردة فلا تعلم ما هذه المربعات و يصعب تتبع الأدائ
رجاء رفع الرسم الهندسى للدائرة المناظر للرسم الذى اقببست منه هذه الدائرة

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة Tico السلام عليكم 1- في دائرتك الالكترونية في هذا الرابط: http://www4.0zz0.com/2012/06/19/08/480838747.jpg احتمال يكون سبب القصر (court circuit) كما وضحت لك في الصورة التالية: http://upload.qariya.info/images/qar...30864b073b.jpg كما اني صححت بعض الاخطاء لكن ممكن تكون هناك أخطاء أخرى لم ألحظها .. فلو تعيد رسم الدائرة على برنامج المحاكاة Proteus .. لتسهيل مهمة المتابعة .

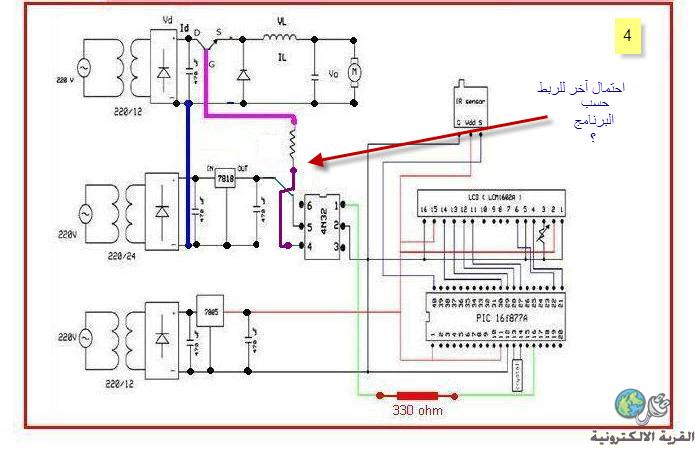

بالنسبة للتوصيل التحكم بالابتوكوبلر 4N32 هنا احتمال آخر:
http://upload.qariya.info/images/qar...39d6573126.jpg

ايهما المناسب ؟ هذا بحسب طبيعة كود المشروع ..فأنت من سيحدد ايهما المناسب .
لو ممكن، ترفع ملف المشروع كاملا + المحاكاة على بروتوس ربما تتوضح الصورة .

[أبو محمد 18]

بارك الله فيكم إخوتي..

المشروع هو للمهندس أمين راشد

http://faculty.ksu.edu.sa/eltamaly/D...%20project.pdf

وهو مشروح بشكل جيد لكني بعد محاولة تطبيقه وجدت هذه الأخطاء سأحاول تطبيق ما قلته لي..

[أبو محمد 18]

المشكل الذي يواجهني هو بين البيك والألسيدي والسنسور بينهم يوجد كور سيركوي حيث أني أتلفت بيك بسبب هذا المشكل

[Tico]

اقتباس المشاركة الأصلية كتبت بواسطة أبو محمد 18 المشكل الذي يواجهني هو بين البيك والألسيدي والسنسور بينهم يوجد كور سيركوي حيث أني أتلفت بيك بسبب هذا المشكل

أخي
1- خرج البيك الذاهب الى الاوبتوكوبلر غير محمي .. فهو موصول مباشرة مع الليد الموجودة داخل الاوبتوكوبلر وهذا غير مقبول .
ضروري اضافة مقاومة 330 اوم

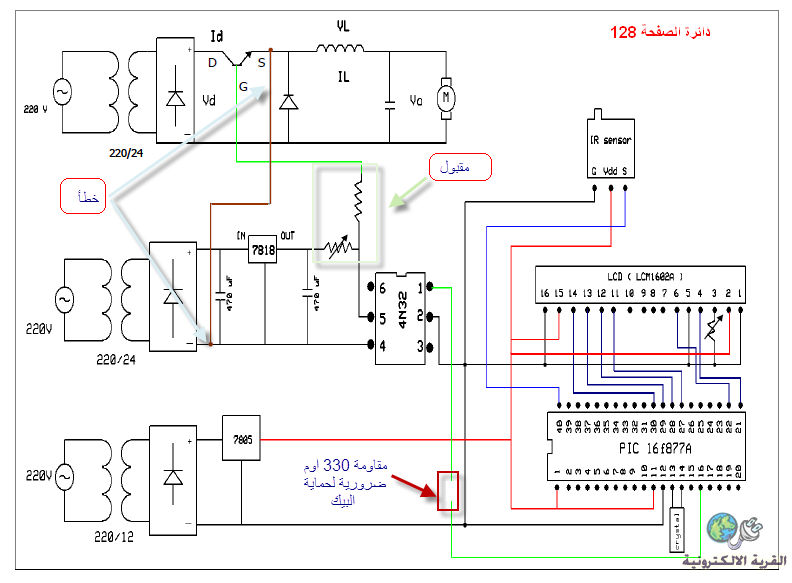

2- في رايي يوجد خطأ واضح في الدائرة بالصفحة 128 من PDF المشروع .. وهو الخط البني .
مرة أخرى تصحيح اخطاء دائرة الصفحة 128 كما يبدو لي :
http://upload.qariya.info/images/qar...accd8c88f3.png

3- بالنسبة للدائرة المطبوعة :
http://www4.0zz0.com/2012/06/19/08/478828300.jpg
من الصعب التعرف على طريقة التوصيل بدون ترقيم ..
يبدو لي انها مرسومة بالبرنامج TCI ؟؟
هل هذا صحيح ؟

[أبو محمد 18]

أخي بالنسبة للمقاومة المتغيرة الموضوعة بين الخيط الخارج من الأوبتوقبلور والخيط الخارج من الريقيلاتور 7818 كم تكون قيمتها والبروش الثالث أين نربطه؟
