[aymansalem]

مرحبا

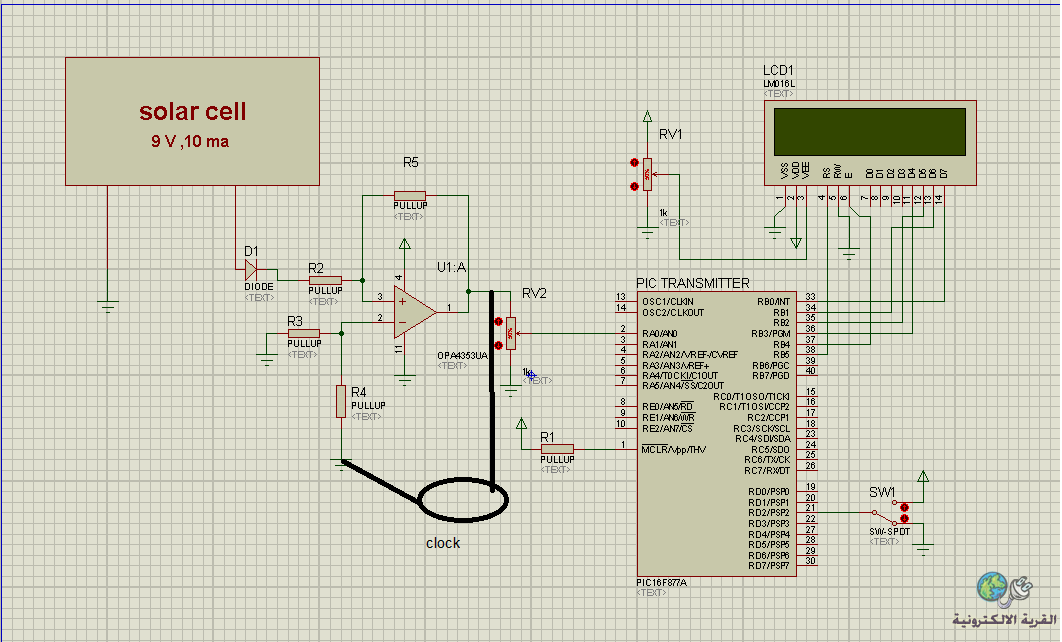

هل من الممكن المساعدة في كيفية عمل ومبدأ مكبر العملياتopa4353ua في الدائرة الالكترونية المرفقة ارجو المساعدة ضروري وشكرا لكم

[ماجد عباس محمد]

معذرة لا يبدو هناك مغزى واضح من هذه الدائرة و مكوناتها
الخلية الشمسية تعطى 9 فولت 10 مللى أمبير مستمر
لا جدوى من وضع دايود فلا وجود لمتردد أو أكثر من إشارة أو مسار ليستخدم دايود
ثم يلى ذلك مكبر نطاقه الترددى 44 ميجا يمكن استخدام مكبرات أخرى أقل كلفة
دائرة مكبر العمليات غير واضحة فالتوصيل كمقارن بتغذية عكسية موجبة بينما الجانب الآخر لا يوجد علية جهد للمقارنة والأرجح سيظل الخرج 5 فولت
من اين ستتولد نبضات Clock?
خرج هذه الدائرة سيكون إما +50 مللى فولت أو 4.95 فولت فلماذا يستخدم مجزء جهد؟؟؟؟

[aymansalem]

اخي الكريم الدائرة تعمل والمشروع شغال لكن انا استوضح عن الية ومبدا عمل هذا المكبر
المشروع يقوم بتشغيل ساعة clockوهناك بك وكذلك شاشة صغيرة وتيار الخلية الشمسية لا يكفي لتشغيل كل هذة الاحمال لذلك استخدمت مكبر العمليات لتكبير التيار والحصول على تيار يكفي لتغدية الدارة بشكل جيد وهناك بطارية جاهزة ومشحونة لعمل المكبر بمعنى ان المكبر لة مصدر تغدية مستقل واي طرف خارج هو يكوون مع البطارية وذلك لان المشروع يعمل وفق مفتاح الكتروني حيث ان المفتاح يقوم بعملية تناوب بين البطارية او الخلية
وقت العتمة او الليل يعمل على البطارية ووقت النهار يعمل على الخلية
اتمنى ان تفيدنا ببعض الامور عن المكبر اذا سمحت لان مناقشة مشروعي يوم الاجد صباحا وشكرا جزيلا لك

[aymansalem]

كذلك مجزء الجهد هو لعملية تحويل الفولطية الخارجة من المكبر وهي 9 فولت الى 5 فولت لكي يعمل البك

[ماجد عباس محمد]

معذرة لا تقل لى أن الدائرة تعمل والمشروع شغال
رجاء تحديد هل فى بروتس اللعين شغالة تمام أم فى الواقع؟؟؟؟؟
الواقع يقول من الداتا شيت أن المكبر يسحب 8 مللى أمبير لكل مكبر و هذا الرقم به 4 مكبرات إذن يحتاج 4×8 = 32 مللى و اللوحة الشمسية تعطى 10 فقط

لم أضيف بعد 3مللى للشاشة و 8 أخرى للميكرو
ثم أنى شرحت لك مشكلة التوصيل وما الخطأ فيه
مكبر العمليات له 3 طرق للتوصيل
1- تغذية عكسية سالبه فيعمل مكير
2- تغذية خلفية موجبة كما بدائرتك يعمل مقارن
3- تغذية مختلطة و النتيجة حسب الدائرة و نسب هذه التغذية

رجاء إدرس مكبر العمليات فهو لا يأتى بتيار من عنده هو فقط مكبر أى يأخذ جهد الدخل و يكبره فى الخرج و يحتاج فى هذا لمصدر تغذية خارجى وهو ما لم توفره فى دائرتك

إن اردت أن توفر تيار لتغذية المشروع فلا بد من استخدام خلية ذات قدرة أعلى تكفى للحمل و شحن البطارية إن شئت و تستخدم مثبت جهد مثل 7805

أيضا عندما يأتى الضوء فالتوصيل يجعل الميكرو يعمل على البطارية و عند الظلام سيظل الميكرو أيضا يعمل على البطارية فخرج المكبر على طرف مقاطعة أو دخول وهذا الطرف ليس مصدر تغذية للمكبر
