دوائر Inverter

[أحمدبلعوط عطوان]

ماهو الفرق بين هاتين الدائرتين لجهاز العاكس وهل فعلاً بهذه المكونات يمكن ان يعطينا تيار متناوب وارجو من الاخوه طباعة الدائره المخطط pcb



.
C1, C2 68 uf, 25 V Tantalum Capacitor
R1, R2 10 Ohm, 5 Watt Resistor
R3, R4 180 Ohm, 1 Watt Resistor
D1, D2 HEP 154 Silicon Diode
Q1, Q2 2N3055 NPN Transistor (see "Notes")
T1 24V, Center Tapped Transformer
Misc. Wire, Case, Receptacle (for output)
Fuses, Heatsinks, etc.










]

[ماجد عباس محمد]

الدائرة الأولى دائرى مذبذب متعدد عديم الإستقرار و يحدد التردد بقيم التردد R4,R3 مع C1,C2
الدائرة الثانية مختصرة عن الأولى ولا توجد بها مكونات تحديد التردد و غير مستقرة

[فرح احمد]

الدائره الاولى فيها D1, D2 HEP 154 Silicon Diode
هل هو كباقي الثنائيات ام يختلف ممكن تعريف هذا الدايود

[فرح احمد]

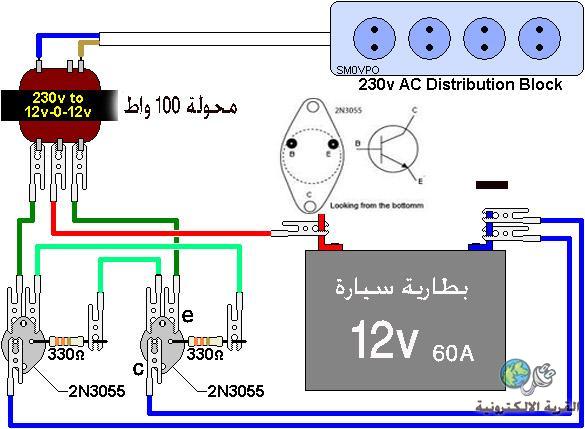

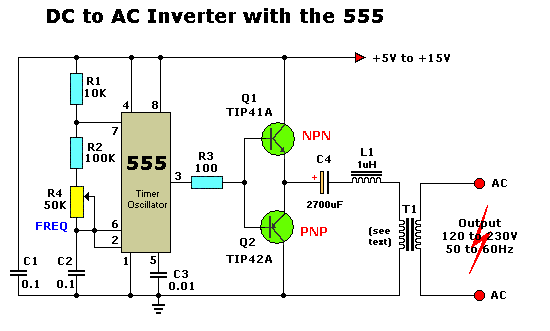

مارايك بهذه الدائره اخ احمد



[IMG][/IMG]

[فرح احمد]

[أحمدبلعوط عطوان]

الدائره الاولى التي قمت برفعها اخ فرح دائره جيده والدائره الثانيه تشبه الدائره الاولى ولكن جرى عليه بعض التعديلات ولكن لدي اسئله واستفسارات حول الدائره الاولى لحظرتك وهي
1- المحول قم قدرته وجهده
2- المذبذب والمؤقت هل يكن له بديل اخر
3- الترانسستور 42 TIP41/ TIP هل يمكن ان ضع بدلا عنه 2N5033

شكرا جزيلا وتحياتي للجميع

[engpipars]

المشاركة الأصلية كتبت بواسطة فرح احمد

مارايك بهذه الدائره اخ احمد



[IMG][/IMG]

eldayra di testa7mel kam watt ?

[mishmish2002]

المشاركة الأصلية كتبت بواسطة engpipars

eldayra di testa7mel kam watt ?

بعد اذنكم لقد قمت بتصميم الدائرة من قبل و لكن للاسف لم تعمل
و بعد عرض المشكلة هنا بالقرية قام بالرد المهندس ماجد عباس انها نصف موجة و ليست كاملة
