اقتباس:
المشاركة الأصلية كتبت بواسطة emad1
السلام عليكم
هذة الدائرة تعتبر من ابسط دوائر شحن بطاريات 12 فولت وتلقائية الشحن وهي اكثر كفاءة واقل تسخين حتى في أعلى حالات الشحن ,وهذة الدائرة تتحول تلقائياً عند وصول شحن البطارية لجهد كامل من خلال الزنر دايود المسوول عن ذلك وسوف يظيء الليد عند اكتمال عملية الشحن بالكامل .
عناصر الدائرة :
R1 - 3.3 kilo ohms 1/4W
R2, R3 - 1.2 kilo ohms 1/4W
R4 - 5.6 kilo ohms 1/4W

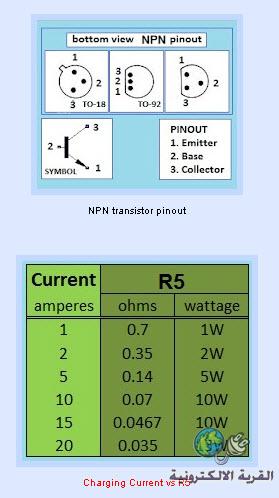

R5 - see Charging Current vs R5 table below
LED - red or any 3mm or 5mm LED
Q1, Q2 - 2N2907, CS9012, 2N4403 or similar PNP transistor
Q3 - 2N2222, CS9013, 2N5551, or similar NPN transistor
Q4 - FQP27P06 or any P-channel Mosfet with higher capacity
D1 - 1N4001, 1N4004 or similar diode
Dz - 1N5242B, or any 12V zener diode
DC - 16VDC, 20A max AC-DC converter or DC power supply
|
طيب ممكن اخر الكريم استخدم الدائرة لتشغيل وفصل الريلاي عند جهد معين
مثلا عايز الريلاي يفصل عن العمل لم يصل الى جهد 15 فولت
ويشتغل لم يكون اقل من ذلك
دائرة شحن بطارية 12 فولت بسيطة وتلقائية الشحن
