عاوز اعكس الاشارة الى داخلة من1 الى 0 والعكس

[mtm4anas]

عملت دائرة 555 فلاشر واشتغلت تمام
لاكن فى حاجة جت علي بالي وهيا بلتفصبل
المفروض انو المبة او الليد led
بتنور لما يكون فى اشارة 5 فولت يعني فى حالة اللوجيك logic تبقي 1
انا عاوز اخد الواحد دا على ليد اخر فى مكان تاني واغبر من 1 الى 0
فا جت في بالى انو استخدم ic الnot gate
7404 دايرة النفي فى البوبات المنطقية بحيث انو ادخل عليها الاشارة الى جاية من
اليد الاولي واخد خرج معاكس لهذة الاشارة
وبعد كدا ادخل الخرج المعاكس على ليد تانية
انا جربتها بس ما نفعتش
هل حد ممكن يقولي ممكن اعملها ازاي

[ماجد عباس محمد]

اخى
ضع الدائرة لكى نحدد الخطأ
لو اخذت الخرج من طرف 3 فى 555 كانت ستعمل الدائرة لكن يبدو أنك أخذت الخرج من طرفى الليد وهذا لا يكفى لتشغيل العاكس
أيضا يمكنك توصيل ليد آخر بين الموجب و الخرج 3 بمقاومة مماثلة للد الأول ستعمل بالعكس و يكون لديك 2 ليد معا

[حيدر علاج حسن]

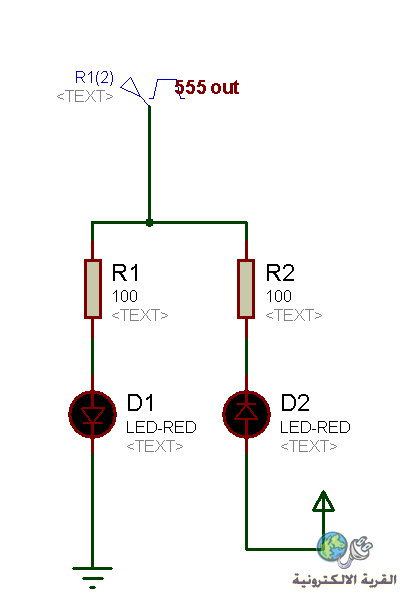

او توصل الليدات كما في الدائرة

[olmacall]

المشاركة الأصلية كتبت بواسطة mtm4anas

عملت دائرة 555 فلاشر واشتغلت تمام
لاكن فى حاجة جت علي بالي وهيا بلتفصبل
المفروض انو المبة او الليد led
بتنور لما يكون فى اشارة 5 فولت يعني فى حالة اللوجيك logic تبقي 1
انا عاوز اخد الواحد دا على ليد اخر فى مكان تاني واغبر من 1 الى 0
فا جت في بالى انو استخدم ic الnot gate
7404 دايرة النفي فى البوبات المنطقية بحيث انو ادخل عليها الاشارة الى جاية من
اليد الاولي واخد خرج معاكس لهذة الاشارة
وبعد كدا ادخل الخرج المعاكس على ليد تانية
انا جربتها بس ما نفعتش
هل حد ممكن يقولي ممكن اعملها ازاي

----------------------------------------------------

تفضل أخي الكريم هذا طلبك ، وللمصداقية هذه الدارة أخذتها من أحد مواضيع القرية وأعتقد هي لدارة إرسال صوتي بالليزر ، وهذه الدارة البسيطة لعكس الحالة المنطقية.
http://www.electvillage.com/upload//...ile=395e5761b2

[mtm4anas]

اشكرم جميعا وصلت الفكرة ونفزتها بس فى طلب
عاوز افهمها
انا وصلت ليد بلطرف رقم 3 مع الموجب واديتني عكس الليد الاخر
انا عاوز افهم الدائرة دي ازاي
وكمان عاوز اعرف اية فايدتها
اكيد مش مجرد ليد تنور وتطفي يعني ممكن استخدم الدائرة دي فى اية
---------------
كمان عندي مشكلة فى دائرة باور صبلاي
عملت دائرة تحويل من متردد الى مستمرر
جربتها على الدائرة دي اللمبة نورت بس ما عملتش فلاشر اية السبب

[حيدر علاج حسن]

اي دائرة تقصد ؟؟
