شاشه فيوسونك G70M حجم 17 بوصة محتاج مخططها

بيانات الشاشة
ViewSonic
G70M
Model: VCDTS21581-1M
Power:2.5A



ارجو انى اجد عند اياً من الاخوه الافاضل مخطط للشاشه فيوسونك " (على الشاشه من الخارج ) فقط
لان البورده عليها مقاومتان الوان احداها غير ظاهره ورقمها على البورده R473 ولكنها سليمة تعطي قياس 53 أوم وهي قراءة سليمة ، ولكن المقاومة الثانية الوانها موجودة ولكن تعطي 50 أوم وهذا قياس خطأ ورقمها علي البوردة R482 والوانها من اليمين إلي اليسار هو "ذهبي أو لون بني - أسود - أسود - ذهبي" المقاومتان ذات قدرة 2 واط وهما يوجدان بجانب لأعلى قليلا ناحية اللين

والعيب الاساسي لها ان الليد لا يضئ ابداً مع وجود صوت مذبذب البور

وبالفحص وجدت القطعتان التالفتان
1-ترانزيستور اللافقي شورت Short ورقمة BU4522AX
2- بجوار ترانزيستور الافقي Horizontal يوجد مصفت شورت ورقمة هو SFS9634
3- المقاومتان ارقام R473 ، و R482 وسوف يستبدلان لاحقاً
4- يوجد لحامات جافة دراي dry points كثيرة جداً

ملحوظة: لم يركب ترانزيستور افقي الجديد لأن الفولت علي المجمع C - Collector عالي جداً 212 فولت بدون حمل والمفترض ان يكون يتراوح ما بين 120 فولت إلي 140 فولت تقريباً

وشكراً لكم

[Ghost 2003]

يوجد سيرفيس منوال شبية لها

فهل يصلح؟؟؟

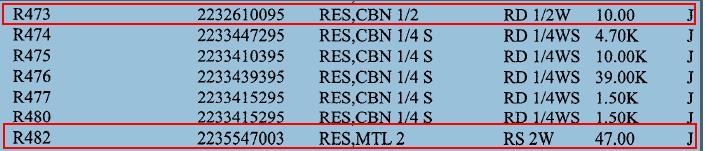

قيم المقاومتان من هذا الكتالوج

أ- مقاومة R473 تساوي 10 أوم 1/2 واط ولكن في الحقيقة هي اكثر في الواط تقريباً 2 واط

ب- مقاومة R482 تساوي 47 أوم 2 واط

ج- واريد ان اعرف مكان توصيل الطرف الاخر للسلك رقمه علي البوردة الرئيسية هو M403

http://www.mirrorcreator.com/files/H...e70f.pdf_links

[Ghost 2003]

اين الردود يا اصحاب الخبرة

أين الاساتذة

أين الفرق

[Ghost 2003]

ماهي الطريقة لخفض الفولت علي المجمع Collector عالي جداً 212 فولت بدون حمل ؟

[Ghost 2003]

وين الردوووووووووووووووووووووووووووووووووود

وين اصحاب وافكار الخبرة والمختصين ؟؟؟

[Ghost 2003]

ماتم تنفيذة حتى الآن:

لمبة الليد الامامي للشاشة قبل الاستبدال هذه الاجزاء بالاسفل وحتى الآن تعطي اضاءة خضراء فقط

1- استبدال المقاومة قيمة 10 أوم م2 واط بمقاومة سليمة وجديدة

2- استبدال المصفت ورقمة علي البوردة Q410 بجوار ترانزيستور الافقي رقم SFS9634 ,i وهو من نوع (سالب) 250V P-channel A-FET MOSFET - برقم المصفت الجديد وهو رقم خطأ ولكن للتجربة فقط IRF730B وهو من نوع (موجب) 400V N-Channel B-FET MOSFET

3- لخفض الفولت علي المجمع Collector ترانزيستور الأفقي توجد مقاومة متغيرة VR801 في دائرة البور سبلاي تم تحريكها علي أخر مدي لها حتى تعطي قيمة 193 فولت في طرف المجمع Collector

4- تركيب ترانزيستور افقي من شاشة أخرى تقطيع برقم BU508A (للتجربة فقط) وعند عملها بصورة سليمة يتم استبداله بالافضل في الكفاءة والعمل وهو BU2520AF

5- تجربة الشاشة علي لمبة السريا تعطي فقط "راستر" ولا تظهر اي بيانات علي الشاشة.

6- فحص كابل الداتا يوجد به شورت بين البن رقم 1 موجب اللون الأحمر والارضي . وكابل الداتا كله "مشمس" اي تالف تماماً وهند تحريكه تسمع تمزق الكابل نفسه.

7- فك ارضي بوردة دبابيس الشاشة فوجدت لحامات كثيرة ايضاً جافة وتم اعاده لحامها ولحام جميع متكاملة مصفوفة الالوان وباقي الشيبات بها والاجزاء الهامة

والخطأ الذي وقعت فيه: هو استبدال مسفت رقم SFS9634 وهو من نوع P-channel سالب بنوع أخر N-Channel موجب رقم IRF730B والسبب عدم وجود هذا الرقم أو اي بديلة أخر له.

[most4]

بسم الله الرحمن الرحيم

السلام عليكم ورحمة الله وبركاتة

اولا اخى اليك المخطط الخاص بالشاشة
http://www.mediafire.com/?hhrb183hqpj5ad3

ثانيا قيمة المقاومات كالتالى من المخطط نفسه

اى قيمة المقاومات كالتالى
R473= 10 Ohm
R482= 47 Ohm

كما اختلف معك فى موضوع الفولت الموجود على الكولكتور عالى يختلف من شاشة لاخرى على حسب التصميم وتوزيع الفولت ويمكن معرفة الفولت الصحيح من المخطط او من شاشة اخرى نفس الموديل تعمل.

كما عليك بتغير موسفت SFS9634 بنفس النوع او ببديل مناسب واختبار جميع العناصر الموجوده على خط هذا الموسفت

ويمكنك الاستفادة من رفع الموحدات الموجوده بعد الشوبر لكى تحدد المنطقة التى بها العطل

متابع ان شاء الله

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة most4 بسم الله الرحمن الرحيم السلام عليكم ورحمة الله وبركاتة اولا اخى اليك المخطط الخاص بالشاشة http://www.mediafire.com/?hhrb183hqpj5ad3 ثانيا قيمة المقاومات كالتالى من المخطط نفسه اى قيمة المقاومات كالتالى R473= 10 Ohm R482= 47 Ohm كما اختلف معك فى موضوع الفولت الموجود على الكولكتور عالى يختلف من شاشة لاخرى على حسب التصميم وتوزيع الفولت ويمكن معرفة الفولت الصحيح من المخطط او من شاشة اخرى نفس الموديل تعمل. كما عليك بتغير موسفت SFS9634 بنفس النوع او ببديل مناسب واختبار جميع العناصر الموجوده على خط هذا الموسفت ويمكنك الاستفادة من رفع الموحدات الموجوده بعد الشوبر لكى تحدد المنطقة التى بها العطل متابع ان شاء الله

مشكووووووووووووووووووووور يا اخي وبارك الله لك

وسؤالي لحضرتكم

1- بان " R473= 10 Ohm" ولكن ليست بقدرة 1/2 واط ولكنها بقدرة 2 واط وهي تعطي قراءة خطأ تعطي 50 أوم

2- المسفت بجوار اللين تالف وهو من نوع P-channel سالب 250 فولت برقم SFS9634 ورقمة علي الشاسية هو Q410 فهل يوجد عندكم له ارقام بدائل وهل يسبب مشكلة عدم ظهور اي بيانات Data علي الشاشة لأن الان الشاشة تعطي فقط اضاءة راستر ولمبة الليد مضاءة دائماً باللون الاخضر فقط سواء توصيل كابل الداتا بالحاسوب أو بغير توصيل وللعلم كابل الداتا به موجب اللون الاحمر بن رقم 1 شورت بالارضي.

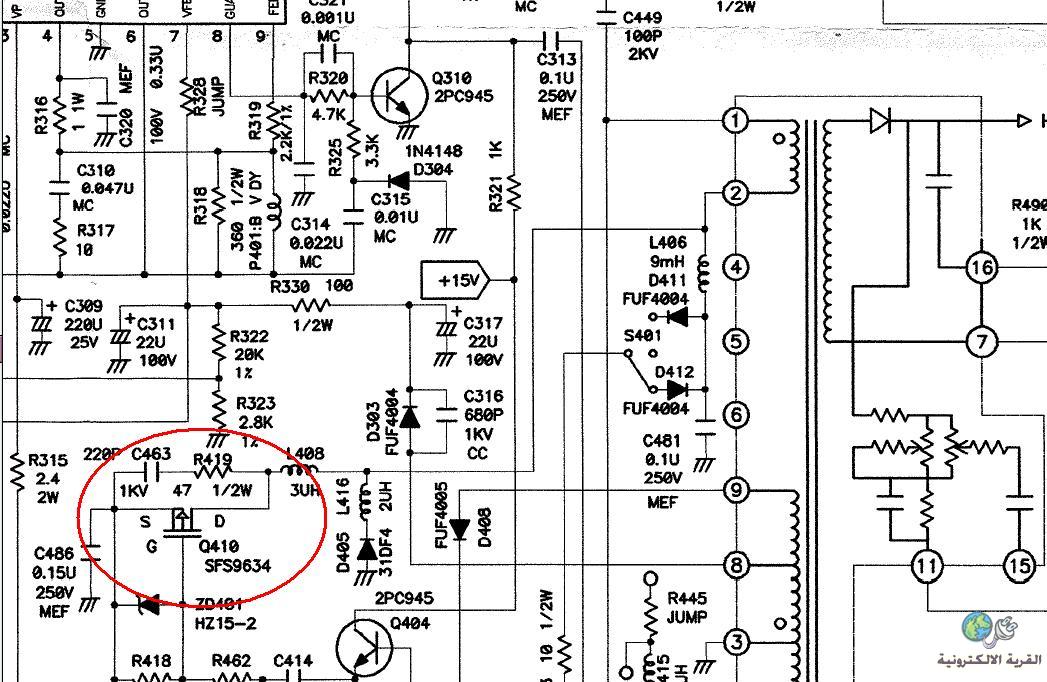

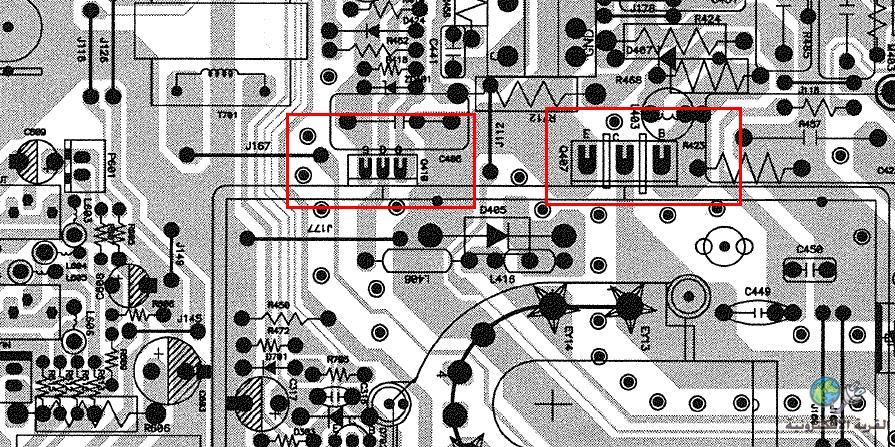

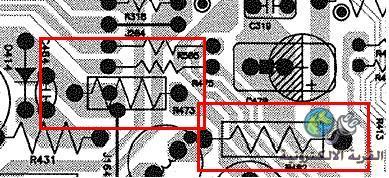

صورة توضيحية
