اعطال مرحلة اللاين واصلاحها

ahmed_2040 · 17-04-2012, 05:02 PM

اشهر الاعطال التي قابلتني في اغلب الشاشات بمرحلة اللاين هو
اما تلف ترانستور اللاين او تلف ترانستور الموسفت المغي للاين او الاثنين معا او ربما تلف اللاين نفسة في احوال ضيقة
لكن في اكثر الاحوال عندما اقوم بتغيير هذين الترانستورين اجدهم اما يسخنوا بشدة او يتلفوا بعد كدة
فكرت كثيرا من اين يكون سبب ذلك وجد ان الحتمالات كثيرة
1- انواع رديئة من الترانستورات
2- ارقام مختلفة اقصد بدائل
3- تلف في مكثف العرض السراميكي او جفاف مكثفات التنعيم لجهد 50فولت الواصل الي الموسفيت من الشوبر وغالبا هم اثنان
4- تلف في اللاين نفسة وهذا لم اتحقق منة بعد حيث كنت عندما اغلب من الفحص والتغيير اسلم الشاشة بدون تصليح والقي بالعيب كلة علي اللاين
ليس عندي اسباب اخري ربما الاخوة المهندسين لديهم راي اخر

مـحمـد الـجندى · 05:45 PM

*اسباب توقف الدائرة عن العمل :

1-فى حالة فقد الجهد اللازم لتغذية ترانزستور الاخراج الافقى

2-فى حالة تلف ترانزستور الاخراج الافقى نفسه

3-فى حالة فقد الجهد اللازم لتغذية ترانزستور الحافز الافقى

4-فى حالة تلف ترانزستور الحافز الافقى نفسه

5-فى حالة تلف مقاومة الربط المستخدمة فى توصيل الذبذبة الافقية من خرج متكامل الذبذبات (الاوسيلتور) الى داخل قاعدة ترانزستور الحافز الافقى .

6-فى حالة تلف متكامل مولد الذبذبات ( الاوسيلتور ) تتوقف دائرة الاخراج الافقى بالكامل

7-واخيرا فى حالة تلف محول الاخراج الافقى (اللاين ) نفسه

ahmed_2040 · 19-04-2012, 02:29 PM

زادك الله من علمة
شكرااا لك
ياريت باقي الاخوة يشاركون برايهم والاعطال التي واجهتهم
وماسر سخونة ترانستور الافقي قبل التلف

مـحمـد الـجندى · 06-05-2012, 11:13 AM

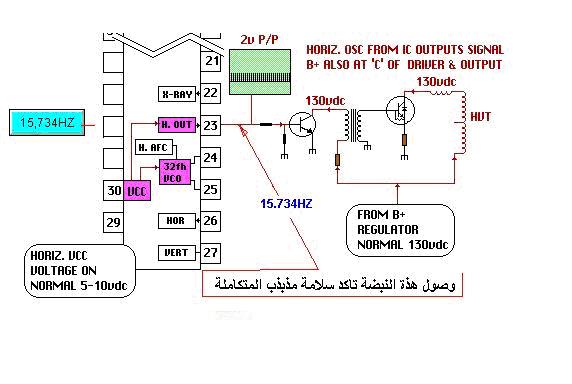

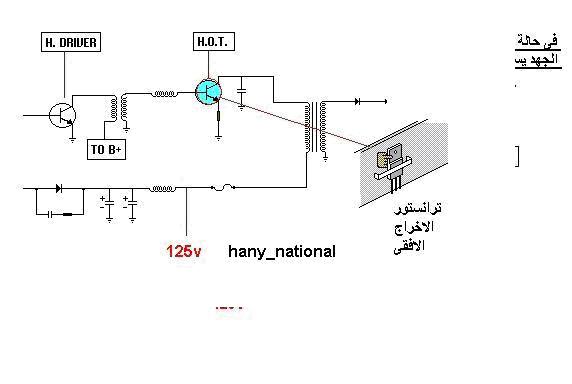

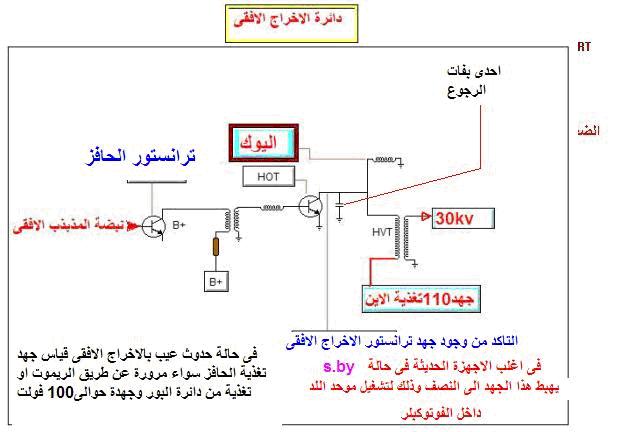

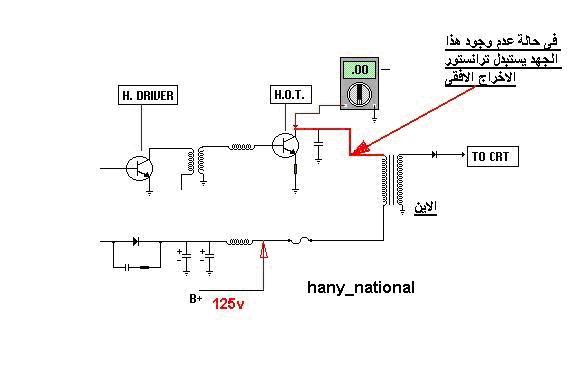

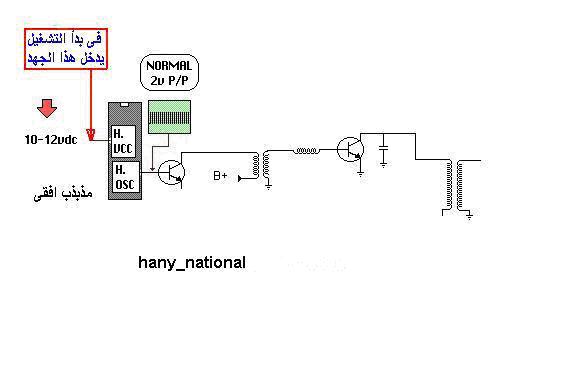

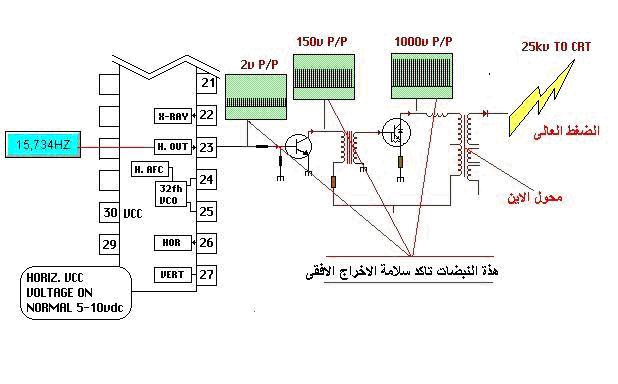

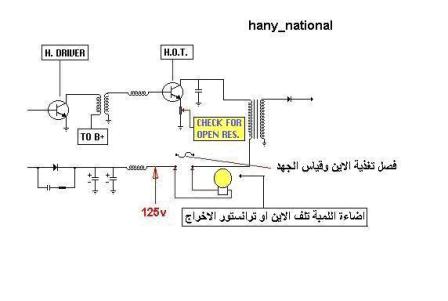

اقدم لكم ملف جميل لأستاذنا القدير الباشمهندس / هانى ناشيونال
ويتناول فيه شرح كامل لمرحلة الافقى ... للاستفاده به ولكم جميعا

ويمكنكم تحميل ملف الصور من هنا

فحص لاين الشاشة Flyback

تحياتي لكم

احمدمصطفى · 09-05-2012, 10:15 AM

السلام عليكم حقن انة موضوع شيق اتكدم بخالص الشكر لصاحبة

ahmed_2040 · 09-05-2012, 06:36 PM

الشكر كل الشكر والامتنان للمهندس /محمد الجندي
علي ماقدمة لنا جعلة الله في ميزان حسناتة
واكرامة الله
ونرجوا من باق مهندسي القرية بالمشاركة للايجاد قاعدة عامة للحكم علي تلف اللاين بنسبة 99% او حتي قياسة
