[modern-1999]

لدي شاشة ال جي T19LE-0
تعمل بشكل نظامي ولكن فيها شريط اسود من الجانبين بمقدار 5 سم
ولم ارى اي تلف علة البورد فمن اين ابدا البحث عن العطل وهل ممكن ان يكون للكبل دور في هذة المشكلة ولكم جزيل الشكر

[mshal]

يرجي فحص المكثفات بجانب اللين و يوجد دارلنجتون بجانب اللين tip122 يجب فحصه

[محمد البنا]

شوف يا سيدي اول حاجه تبدأ بيها دور علي اي دراي واعمله بعدين عندك مكثفات سيراميكيه علي خط الدفلكشن الاحمر غيرها وان شاء الله تظبط معاك نسألك الدعاء

[modern-1999]

لقد وجدت موسفت رقمه DMV1500H/7PAXDVU/PHL542
هذة الارقام موجودة عليها بالترتيب وعند فحصها كانت تعطي قيم على اكثر من رجل ولم اجد دارلنغتون TIP

[modern-1999]

لقد وجدت IRF630 معطوب ولكن كل ما اقوم بتغييرة يضرب مرة اخرى وفحصت الخط الذي ياتي على Gمن رجل المسفت ولم اجد تلف لقد احترت من هذا العطل

[modern-1999]

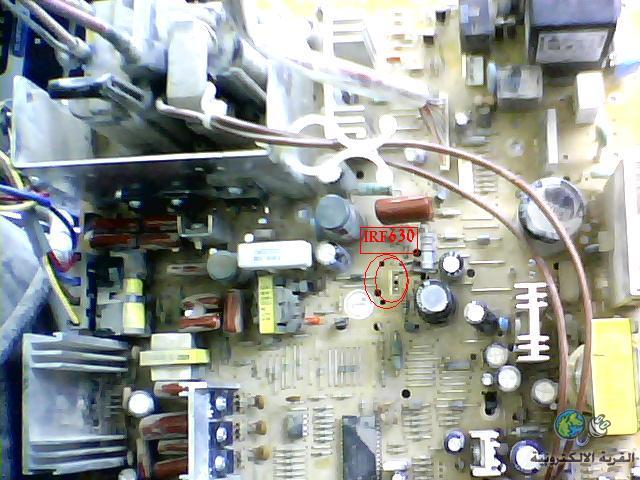

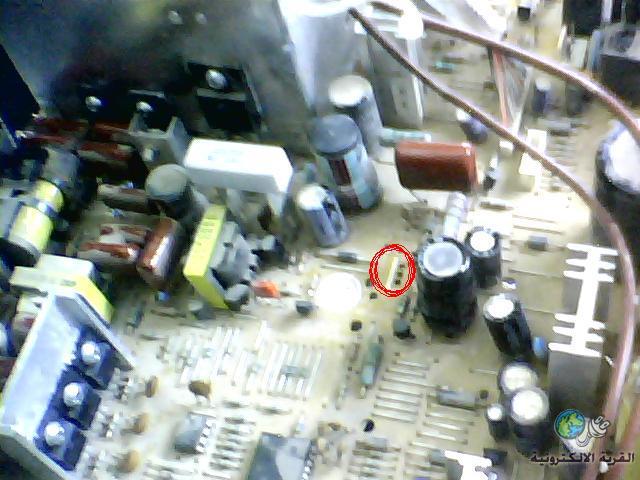

وهذه صورة للبوردة لعلها تفيد وقمت بتحديد الIRF630 الذي يضرب
http://upload.qariya.info/images/qariya-eaa75cb530.jpg


http://upload.qariya.info/images/qariya-98db5e97a2.jpg

[هاني ابو حليمه]

اقتباس المشاركة الأصلية كتبت بواسطة modern-1999 لقد وجدت IRF630 معطوب ولكن كل ما اقوم بتغييرة يضرب مرة اخرى وفحصت الخط الذي ياتي على Gمن رجل المسفت ولم اجد تلف لقد احترت من هذا العطل

السلام عليكم ورحمه الله وبركاته
اخي الفاضل مهندس / modern-1999
الرجاء اخبارنا بامكانيه عمل اعدادات الشاشه في زياده او انقاص الجوانب السمراء .... فاذا كانت اعدادات الشاشه من جهه التحكم في جوانب الشاشه تعمل ولكن لا تعطي الاتساع المطلوب فان طرق الصيانه تختلف عما اذا كانت اعدادات الشاشه لا تؤثر سلبا او ايجابا في اتساع الشاشه
وهناك 3 احتمالات لتف الترانزستور المشار اليه الــ ( irf630 )
1- تلف جزئي بالاين
2- تلف جزئي في ملفات الانحراف الافقي
3-تلف المكثف السيراميكي المتصل بمجمع ترانزستور الاين
نتابع معك واسال الله لك التوفيق
