[eng_moh_elc]

السلام عليكم ورحمة الله الاخوه الاعزاء عندى كارتة التحكم فى الموتور لغساله كريازى بها ايسى tda1085c
وترياك رقم btb15
بها مقاومات محروقه مش عارف اوصل لقيمتها ياريت لو فيه مخطط لدائرة الغساله

[hazm_111]

اقتباس المشاركة الأصلية كتبت بواسطة eng_moh_elc السلام عليكم ورحمة الله الاخوه الاعزاء عندى كارتة التحكم فى الموتور لغساله كريازى بها ايسى tda1085c وترياك رقم btb15 بها مقاومات محروقه مش عارف اوصل لقيمتها ياريت لو فيه مخطط لدائرة الغساله

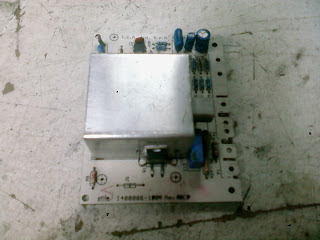

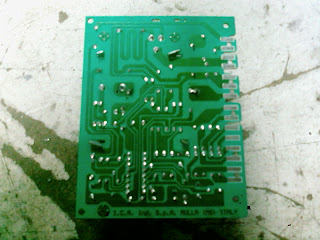

انا عندى نفس المشكله بنفس ذات الكرته بها مقاومتان محترقتان وهم متصلين برجول التريك 15 والايسى ودى صور الدئره ويريت حد يكون عنده حل المشكله دى ويعرفنا قيم تلك المقاومتيين وهم موجوديين تحت تبريد الترياك

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة eng_moh_elc السلام عليكم ورحمة الله الاخوه الاعزاء عندى كارتة التحكم فى الموتور لغساله كريازى بها ايسى tda1085c وترياك رقم btb15 بها مقاومات محروقه مش عارف اوصل لقيمتها ياريت لو فيه مخطط لدائرة الغساله

بسم الله الرحمن الرحيم

توجد ثلاث افكار لحل تلك المشكلة الصعبة:

الفكرة الأولي : ان تنزع المقاومة الأولي المحترقة من مكانها وتحضر آلة حادة ثم تنزع اللون بحزر شديد في منتصف المقاومة ثم تحضر جهاز أفوميتر حساس جداً وتقيس بوحدة قياس الأوم من نقطة بمنتصف المقاومة (اي مكان ما نزعت اللون) وتقيس الطرق المقابل لنزع اللون وسوف يعطي لكل قياس ما! يتم ضرب قيمة هذا القياس في × 2 وبهذه تم تحديد قيمة المقاومة المحترقة الأولي .. وبالمثل يتم تحديد باقي المقاومات المحترقة.

الفكرة الثانية : ابحث علي مخطط الداتا شيت وفي اخر المستند يوجد به بعض التجارب علي كلتا القطعتين وهما (IC.tda1085c, Triac.btb15) وايضا يوجد مخطط تنفيذي لدائرة ما انظر لتلك الدائرة وقد تجد قيمة مقاربة للمقاومة المحترقة (بعد تحديد مكانها علي الدائرة الاصلية التالفة)

الفكرة الثالثة : ضع لنا بيانات كاملة وصحيحة باللغة الانجليزية (لاسم الغسالة ، ورقم الموديل أو الطراز ، ووزن حلة الغسالة علي سبيل المثال غسالة 8 كيلو جرام ، أو غسالة 10 كيلو جرام .. إلخ)

أمثلة لطريقة البحث:

http://www.google.com.eg/#hl=ar&q=da...w=1440&bih=797

http://www.google.com.eg/#hl=ar&q=da...w=1440&bih=797

[pd]v]

Ghost 2003 شكرا وبارك الله فيك لقد نبهتني عن نقطه مهمه كنت غافل عنها

[mhmodmhmod]

السلام عليكم ورحمه الله وبركاته

انا عندى نفس الغساله ولاكن مشكلتى ان الايسى فى السوق مش كويس
اما ان ياتى وبه عطب او يعمل لمده لا تتجاوز شهر ويتلف
فهل يوجد بديل الى هذا الايسى (tda1085c)
وجزاكم الله عظيم الثواب

[as.maem]

السلام عليكم الكارتة كاملة تباع وسعرها معقول

[mhmodmhmod]

اين تباع وكام سعرها

[حماده خرده]

السلام عليكم اخوانى الاعزاء على ما اتذكر واحده قيمتها 1k والثانية 220اوم وانا عندى من هذة الكروت كتير بس للاسف انا موجود فى السعوديه ولكن اعزائى هذة الكرتة موجودة بكثرة فى شارع نجيب الريحانى وممكن تسال عليها وتشوف الوان المقاومات وبالتالى تحل المشكله
