محتاج دارة تحكم

[ثورة الغضب]

::: السلام عليكم :::


اخواني ارجو المساعدة , انا محتاج لدائرة يتغير الخرج لها (on,off ) عن طريق دخل واحد


بمعنى اخر اذا جاءها تيار " نبضة " تعمل واذا جاءها نفس التيار " نبضة ثانية " تتوقف عن العمل

...

[حيدر علاج حسن]

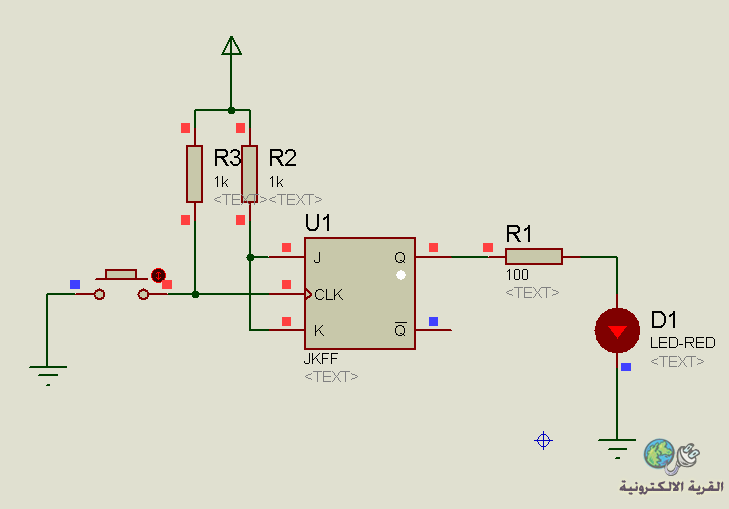

باستخدام JK Flip Flop

[ثورة الغضب]

المشاركة الأصلية كتبت بواسطة حيدر علاج حسن

باستخدام JK Flip Flop

اخي الله يجزيك الخير ,,,,

هذا ما اريد , لكن دون تدخل بشري لضغط المفتاح

اريد سلسلة من النبضات هي التي تتحكم في الدائرة

بحيث نبضة تشغل ونبضة توقف

[ثورة الغضب]

استاذ حيدر ,,,

انا الان اجرب في الدائرة , ووضعت ريليه بالاضافة الى " generator "
لتوليد " سلسلة النبضات " مكان هذا المفتاح واتوقع انه يعمل .

ارجو ان كان هناك اي تعقيب على هذا الكلام ان لا تبخل علينا

مشكور مرة اخرى

[حيدر علاج حسن]

فقط ارفع المفتاح و المقاومة الموصولة معه و ادخل الاشارة من مولد النبضات مباشرة على منفذ الساعة CLK
