[balkiss]

الى الاخ soofeljean
الرجاء توضيح طريقة التوصيل المرسومه بالكتالوج و التي تخص JSZ3A و طريقة ربطها بمضخة ماء 12 فولت لتعمل 4 ثواني و تقطع
مع جزيل الشكر

[soofeljean]

اقتباس المشاركة الأصلية كتبت بواسطة balkiss الى الاخ soofeljean الرجاء توضيح طريقة التوصيل المرسومه بالكتالوج و التي تخص JSZ3A و طريقة ربطها بمضخة ماء 12 فولت لتعمل 4 ثواني و تقطع مع جزيل الشكر

مرحبا بك
سأبذل جهدي في مساعدتك إن شاء الله
والله الكتلوج غامض وليس واضحا تماما .

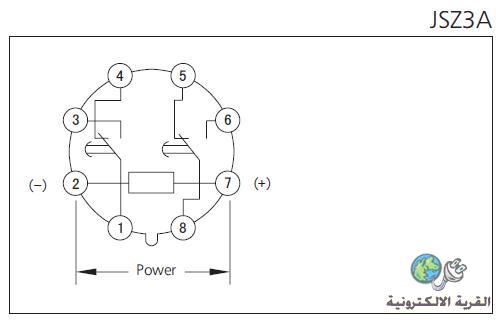

الصورة الأولى أقطاب المؤقت

الآن نلاحظ أن جهد التشغيل لهذا الجهاز تيار مستمر DC كما تلاحظ
القطب رقم 7 سيكون موجب بينما القطب رقم 2 سيكون سالب .
اذا كنت تملك JSZ3A فعلا سأطلب منك تجربة
أوصل القطب 7 بموجب بطارية سيارة والقطب 2 بسالب البطارية
ولاحظ النتيجة هل تسمع صوت تك ثم بعد فترة ثواني أخرى تسمع صوت تك أم لا
المشكلة في الكتالوج غير واضح أنظر الخصائص في هذه الصورة

تلاحظ أن جهد التشغيل غير واضح operating voltage هل هو DC أو AC
لاكن بحسب رسمة الاقطاب أعلاه في الصورة الأولى يجب أن يكون DC
وبحسب الكتالوج فإن الـــ DC هو 24 وليس 12 فولت
اذا كنت تمتلك الجهاز قم بالتجربة وأعلمني سوف اساعدك باذن الله للوصول الى ما تبغي .
