Phase failure

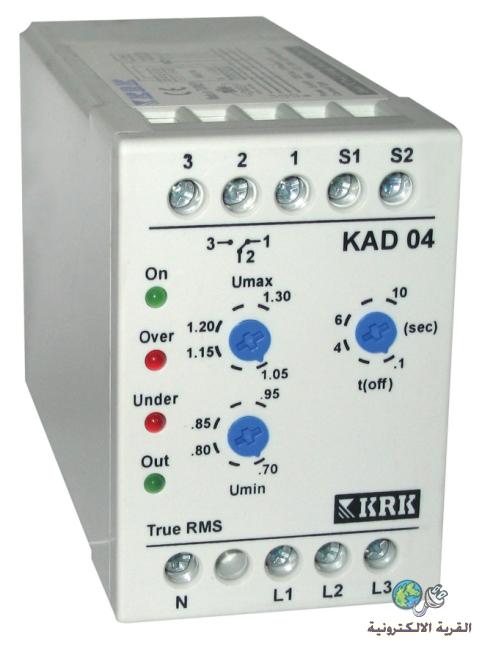

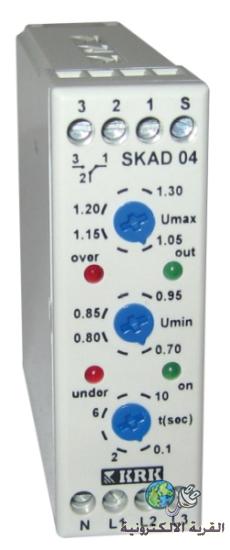

لسلام عليكم ارجو توضيح مخطط ربط هذا Phase failure الاول والثاني ....وهل نستطيع اسخدامه في سيطرة تحكم الاناره الخارجيه.. ![](http://"http:<br />
<br />
[url=http://upload.qariya.info/images/qariya-99c1ff5ccd.jpg)
|
| اعلانات |
|
||||||
|
| اعلانات اضافية ( قم بتسجيل الدخول لاخفائها ) | |||
|
|
|
||||||
|
|
|
||||||
|
هذا هو ملف ومخطط الجهازين اعلاه [IMG]  [/IMG]أو من هذا الرابط حمل المخططhttp://www.mediafire.com/?1h9d8i4ql9ydp9v التعديل الأخير تم بواسطة : أحمدبلعوط عطوان بتاريخ 31-03-2012 الساعة 06:28 PM |
|
||||||
|

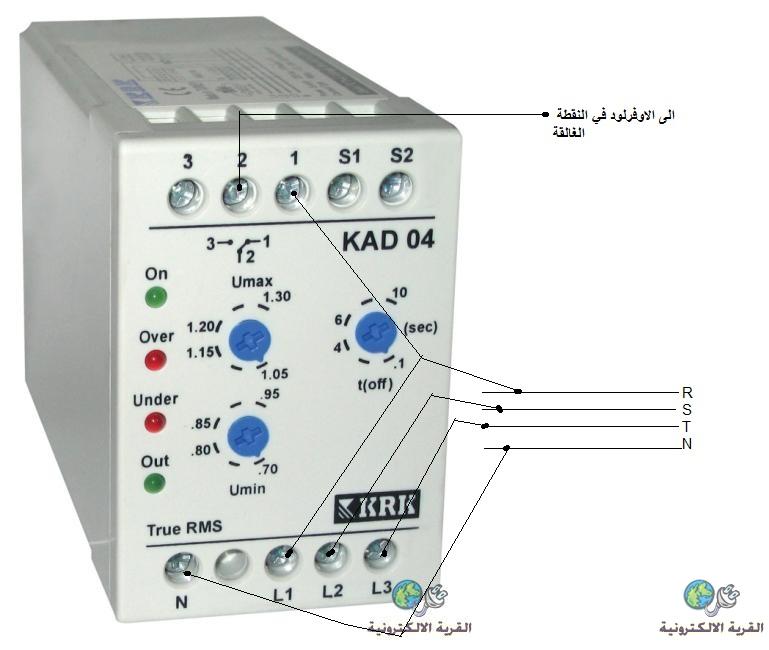

تفضل اخي احمد .. طريقة التوصيل ... بالنسبة الى S1 & S2 اذا اوصلتهم مع بعض ستلغي الحماية من اختلاف الاطوار , و هذه الميزة تستخدم اذا كان عكس دوران المحرك ليس مهما او ليس فيه مشكلة ... او اذا كان الحمل من النوع الذي لا يتأثر بأختلاف الاطوار ..  طبعا الملف الذي رفعته جيد و فيه شرح مفصل للتوصيل .. و من الافضل اخي احمد ان تتعلم قراءة المخططات و الا تعتمد على الرسم الكتلي الذي رفعته لك .. |
|
||||||
|

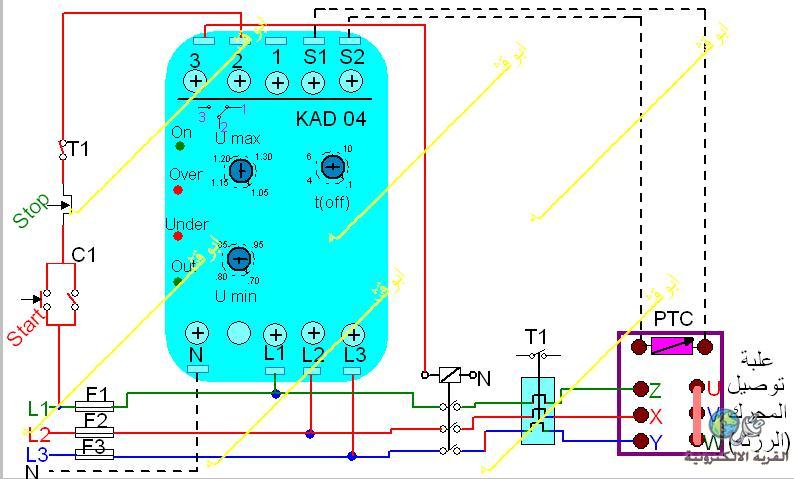

وعليكم السلام ورحمة الله تعالى وبركاته
بعد اذن الساده الحضور  التعديل الأخير تم بواسطة : ابوقشه بتاريخ 01-04-2012 الساعة 09:44 PM |
|
||||||
|
تم رفعها مرة ثانية وذلك لسوء رفعها على المنتدى
 |
|
||||||
|
|
