سيدي الفاضل ارجو ان يكون المانع عن الرد على خير
لكن اود ان ابشرك اني فعلتها وصممت الترموستات الحمد لله
وبصراحه بعد الانهاء منه زي متقول نفسي اتفتحت على عمل الدوائر الالكترونية واثناء تصفحى فى النت وجدت تصميم ترموستات اخر وعجبتنى فكرته جدا لان بامكانى ضبط الحرارة مسبقا وبدون الحاجة الى ترمومتر عن طريق الفولتميتر وهو قائم فى الاساس على الدائرة المتكاملة lm35dz وبالفعل قمت بشراء احتياجاتها وشرعت فى التنفيذ والحمد لله قمت بنفيذها بالوجه المرضى وبالفعل عملت الدائرة بنجاح لكن الحلو ميكملش هناك مشكلة
الريلى لا يعمل وانا شاكك فى طريقة توصيلة منى فانا لم افهم طريقة التوصيل من غلى الدائرة فاجتهدت وقمت بتوصيله على طرفى الدايود رقم 3 ولم يعمل فارجو منك ان تشرح لى طريقة توصيله على الرسم مع العلم انى استخدم نفس نوع الريلى المستخدم فى الترموستات الخاص بحضرتكم ولك جزيل الشكر وهناك ملاحظة
الملف الموجود فى الدائرة انا افترضت انه مقصود به ملف الريلى هل افتراضى صحيح ام انا مخطئ

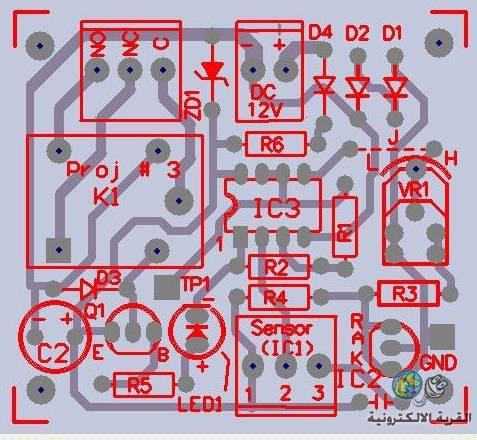

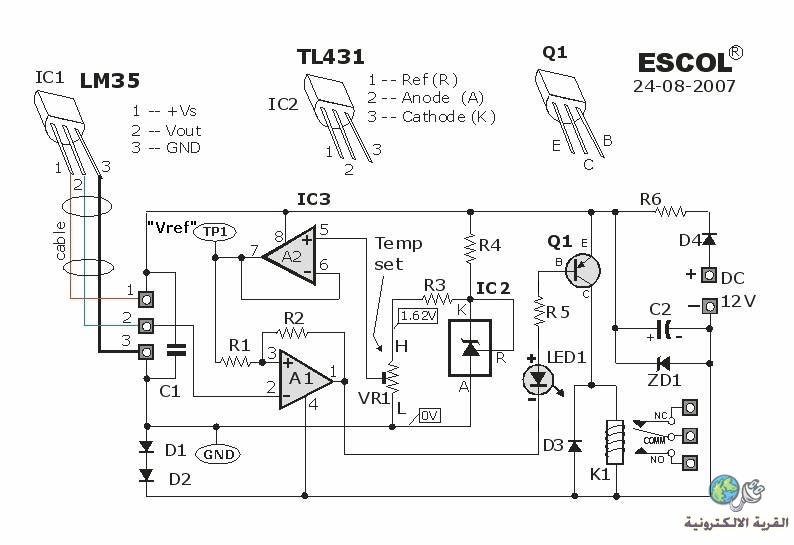

وتلك هي صورة الدائر
http://upload.qariya.info/images/qariya-8321021cd7.jpg
http://upload.qariya.info/images/qariya-65e878e3d1.jpg
وده رابط الموضوع
http://www.escol.com.my/Projects/Pro...r_this_project
ارجو ايضاح التوضيل غلى الصورتين ولك جزيل الشكر
