مشكلة في دائرة عداد رقمي أرجو المساعدة

أبوحذيفة المدني · 19-03-2012, 08:24 PM

عندي مشكلة في العداد الرقمي أول مايشتغل يسجل القراءة 1 على الشاشة والأصل تظهر صفر أرجو الافادة مشكورين

Imozar · 19-03-2012, 08:39 PM

اقتباس:

المشاركة الأصلية كتبت بواسطة أبوحذيفة المدني

عندي مشكلة في العداد الرقمي أول مايشتغل يسجل القراءة 1 على الشاشة والأصل تظهر صفر أرجو الافادة مشكورين

سأعود للموضوع بعد التدقيق في الدائرة عذرا..

Imozar · 19-03-2012, 09:45 PM

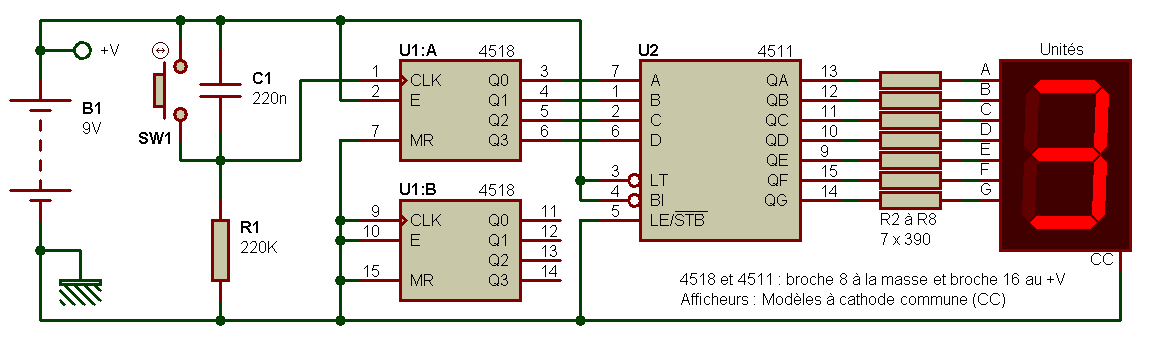

توصيلات الديكودر 4511 سليمة وكذلك العداد 4518 .
الملاحظة الوحيدة هي طريقة إدخال نبضات الساعة من الرجل 1 للنصف الاول من العداد 4518 .
أنا لا أرتاح الى هذه الطريقة (مجرد مكثف ومقاومة) ..
4518 من نوع سموس وله مدخل حساس جدا .

vie.logic · 19-03-2012, 10:36 PM

السلام عليكم
لماذا لا تستخدم 7490 كعداد ؟؟

أبوحذيفة المدني · 20-03-2012, 04:23 PM

عند الرسم على برنامج الملتيسم تظهر تلك المشكلة ولم أطبق الدائرة بعد
