[littleengineer]

السلام عليكم ورحمة الله وبركاته



مساعدة بسيطة


الفكرة :

إدخال موجة مربعة إلى ميكروكنترولر من نوع 16F877A

وتقوم البك بعد عدد النبضات المدخلة خلال ثانية واحدة

وبالتالي حساب تردد الموجة المدخلة إلى البــــــــــــك

وبناءًا على التردد المدخل عبر Pin معينة يقوم البك بإضاءة

LED موصل على طرف آخر



شكرًا جزيلاً لكم

[mot1639]

أخوي إذا كنت تستخدم ميكروسي جبر الأتي

char count;
char count1;
TRISB = 1;
TRISA = 0;
PORTA=0;

void main () {
ADCON1=7; //This disables ADC
CMCON = 7; //This disables analogue comparator
count ==0;
while(1) {
if (Button(&PORTB, 0, 1, 1)) {               // Detect logical one B1
count++ ;
}
if (Button(&PORTB, 0, 2, 1)) {               // Detect logical one in B2
break;
}
}
for ( count1 = 0; count1 <= count ; count1++)
         {
          PORTA=0xFF
          delay_ms(1000);
          PORTA=0x00;
         {
}

تحياتي ..

[littleengineer]

اقتباس المشاركة الأصلية كتبت بواسطة mot1639 أخوي إذا كنت تستخدم ميكروسي جبر الأتي char count; char count1; TRISB = 1; TRISA = 0; PORTA=0; void main () { ADCON1=7; //This disables ADC CMCON = 7; //This disables analogue comparator count ==0; while(1) { if (Button(&PORTB, 0, 1, 1)) { // Detect logical one B1 count++ ; } if (Button(&PORTB, 0, 2, 1)) { // Detect logical one in B2 break; } } 1for ( count1 = 0; count1 <= count ; count++) { PORTA=0xFF delay_ms(1000); PORTA=0x00; { } تحياتي ... بس لو تسمح أذكر البيك إل

شكرًا جزيلاً لمساعدتك

نوع البك : 16F877A

لو تكرمت وذكرت لي الطرف للإدخال والطرف للإخراج

لأنني مبتدئ


شكرًا جزيلاً

[mot1639]

اقتباس المشاركة الأصلية كتبت بواسطة littleengineer شكرًا جزيلاً لمساعدتك نوع البك : 16F877A لو تكرمت وذكرت لي الطرف للإدخال والطرف للإخراج لأنني مبتدئ شكرًا جزيلاً

B1 ==> switch to Vcc
B2==> switch to Vcc

do your clicks in B1 , when you are finish click B2
then you will see the result in PORTA ... All Pins

regards

[littleengineer]

اقتباس المشاركة الأصلية كتبت بواسطة mot1639 أخوي إذا كنت تستخدم ميكروسي جبر الأتي char count; char count1; TRISB = 1; TRISA = 0; PORTA=0; void main () { ADCON1=7; //This disables ADC CMCON = 7; //This disables analogue comparator count ==0; while(1) { if (Button(&PORTB, 0, 1, 1)) { // Detect logical one B1 count++ ; } if (Button(&PORTB, 0, 2, 1)) { // Detect logical one in B2 break; } } for ( count1 = 0; count1 <= count ; count1++) { PORTA=0xFF delay_ms(1000); PORTA=0x00; { } تحياتي ..

استخدم برنامج mikroC

ونوع البك 16F877A

لو أمكن صورة الدائة الخاصة بهذه البرمجة

[littleengineer]

شكرًا جزيلاً

انا لا أريد عد النبضات باستخدام المفتاح

ولكن باستخدام المولد Function Generator

[حيدر علاج حسن]

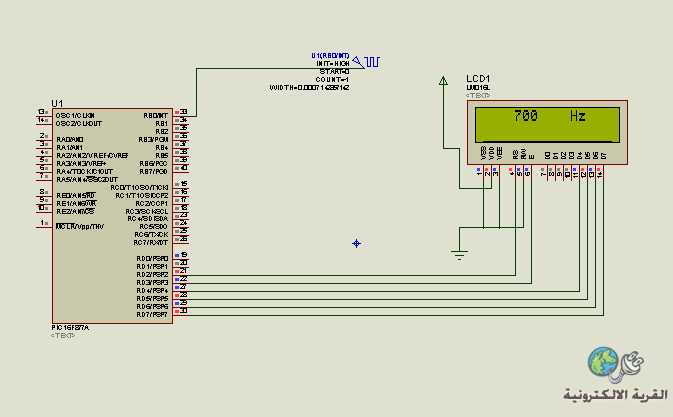

اوصل الدائرة كما في المخطط

و هذا كود البرنامج

int x=0;
char y[8];
void interrupt()
{
x++;
intcon.f1=0;
}
void main()
{
trisb.f0=1;
lcd_init(&portd);
lcd_cmd(LCD_CURSOR_OFF);
Lcd_Cmd(Lcd_Clear);
loop:
intcon=0b10010000;
delay_ms(993);
IntToStr(x,y);
lcd_out(1,2,y);
lcd_out_cp("    Hz");
intcon=0;
x=0;
goto loop;

}

تردد الكرستالة كلما كان اكبر كلما كانت النتائج ادق و لذلك استخدمنا المتحكم 877
يمكن عمل المشروع بالمتحكم 84 مع تغيير قيمة التاخير في عبارة delay

[littleengineer]

اقتباس المشاركة الأصلية كتبت بواسطة حيدر علاج حسن اوصل الدائرة كما في المخطط و هذا كود البرنامج int x=0; char y[8]; void interrupt() { x++; intcon.f1=0; } void main() { trisb.f0=1; lcd_init(&portd); lcd_cmd(LCD_CURSOR_OFF); Lcd_Cmd(Lcd_Clear); loop: intcon=0b10010000; delay_ms(993); IntToStr(x,y); lcd_out(1,2,y); lcd_out_cp(" Hz"); intcon=0; x=0; goto loop; } تردد الكرستالة كلما كان اكبر كلما كانت النتائج ادق و لذلك استخدمنا المتحكم 877 يمكن عمل المشروع بالمتحكم 84 مع تغيير قيمة التاخير في عبارة delay

شكرًا جزيلاً لك

لا أريد عرض النتيجة على شاشة LCD

فقط أريد تفعيل أحد المخارج لإضاءة ليد

والفكرة هي بإدخال ترددين مختلفين : 30Hz and 40Hz

وكل تردد يقوم بتفعيل مخرج مختلف

سيتم التبديل بين الترددين على مدخل واحد باستخدام مفتاح

وكل تردد سيقوم بإضاءة LED على أحد المخارج

سيكون هناك اثنين من الـ LEDs لإضاءتهما



شاكرًا جهودك ..
