[منى حسين]

يِِِِوجد ماكينة افيشو 450 الدوبلكس به حشر دائما
تم تبديل الدوبلكس كله من ماكينه شغالة والحشر كما هو
اذن الحشر مش من وحدة الدوبلكس
الماكينة تقوم بالتصوير طبِيعى جدا من الادراج والمنول ارجو المساعدة

[خالد رضوان]

اقتباس المشاركة الأصلية كتبت بواسطة منى حسين يِِِِوجد ماكينة افيشو 450 الدوبلكس به حشر دائما تم تبديل الدوبلكس كله من ماكينه شغالة والحشر كما هو اذن الحشر مش من وحدة الدوبلكس الماكينة تقوم بالتصوير طبِيعى جدا من الادراج والمنول ارجو المساعدة

ليس وحده الدوبلكس وحدها هي التي تقوم بالتصوير وجه وظهر ولكن هناك جزء اخر داخل الماكينه.
لو نظرت فوق السخان لوجدت مجموعه الخروج وهي بها 2 سلونايت الاول او الداخلي يقوم بالغلق حتى لا تخرج الورقه من الماكينه بعد الوجه الاول ويفتح الثاني او الخارجي في نفس الوقت حتى يسمح للورقه بالدخول الى وحده الدوبلكس استعدادا للدخول بالماكينه لتصوير الوجه الثاني..........وبناءا عليه
قم بتنظيف السلونايت الداخلي والخارجي او تغيير المجموعه كامله هذا والله اعلى واعلم والسلام عليكم ورحمه الله وبركاته

[Ghost 2003]

اقتباس المشاركة الأصلية كتبت بواسطة منى حسين يِِِِوجد ماكينة افيشو 450 الدوبلكس به حشر دائما تم تبديل الدوبلكس كله من ماكينه شغالة والحشر كما هو اذن الحشر مش من وحدة الدوبلكس الماكينة تقوم بالتصوير طبِيعى جدا من الادراج والمنول ارجو المساعدة

بسم الله الرحمن الرحيم

اختاة

وتنفيذ ما اشار عليكي به استاذنا مهندس: خالد رضوان وبعد اذنه طبعا

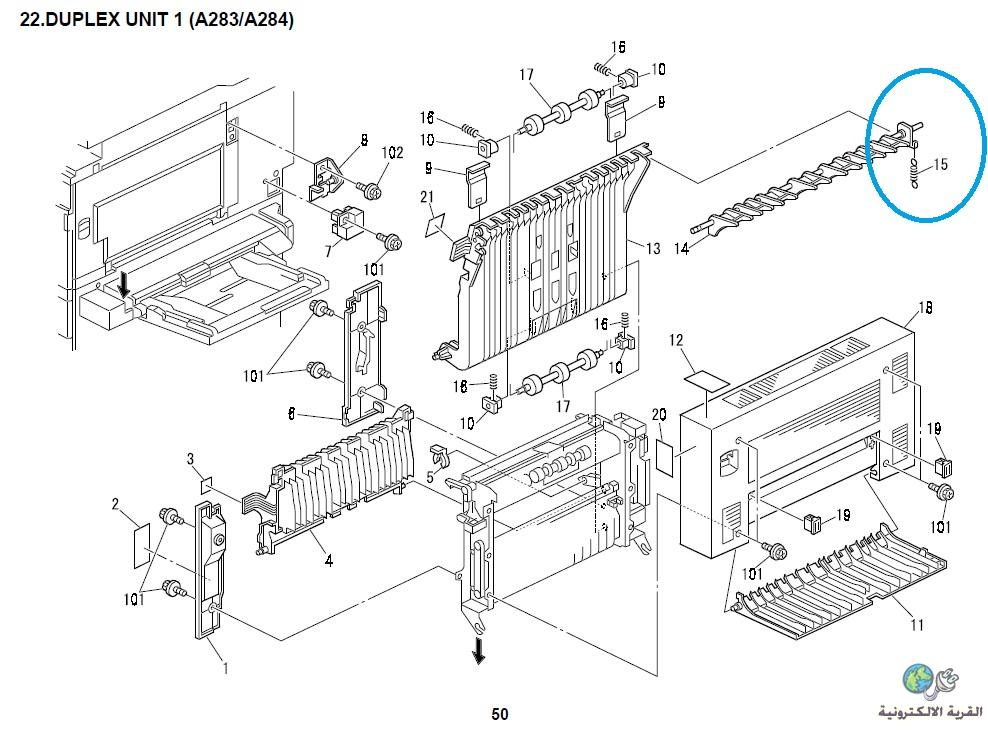

أ- فتح باب وحدة الدوبلكس والتأكد من البنز المسؤل عن نقل الورقة بالجهتين داخل وحدة الدوبلكس . وتلك صورة توضيحية



ب- تنظيف مجموعة وحدة السخان والتأكد
من سلامة Lower Fusing Entrance Guide ومركب بصورة صحيحة

ج- في مكان السخان داخل الماكينة يوجد 1- ترسين يعملان PN: A232 1115 Fusing Relay Gear علي إدارة حركة السخان وبينهما قطعة من الصاج تعمل علي عملية دفع لتوصيل الترسين للسخان وارجعهما في حالة السكون 2- قد تجدى ثني أو انحناء بعمود الربط لتلك التروس (فيجب ضبطهما علي الحالة الصحيحة) 3- قد تجدي المسؤل عن دفع وجزب هذه التروس لكي يتم عملها علي الشكل المظبوط له وهو Lever : Dcsol / Or Solenoid

[سنترال]

شكران للجميع على التعاون مع الاعضاء
من الاستاذ خالد راضوان والاستاذGhost 2003
مع التفاعل مع الاعضاء
وفى انتظار المزيد
تحياتى
محمدحلمى نجع مركب

[منى حسين]

اقتباس المشاركة الأصلية كتبت بواسطة خالد رضوان ليس وحده الدوبلكس وحدها هي التي تقوم بالتصوير وجه وظهر ولكن هناك جزء اخر داخل الماكينه. لو نظرت فوق السخان لوجدت مجموعه الخروج وهي بها 2 سلونايت الاول او الداخلي يقوم بالغلق حتى لا تخرج الورقه من الماكينه بعد الوجه الاول ويفتح الثاني او الخارجي في نفس الوقت حتى يسمح للورقه بالدخول الى وحده الدوبلكس استعدادا للدخول بالماكينه لتصوير الوجه الثاني..........وبناءا عليه قم بتنظيف السلونايت الداخلي والخارجي او تغيير المجموعه كامله هذا والله اعلى واعلم والسلام عليكم ورحمه الله وبركاته

اشكر الاخ خالد رضوان والاخ جوست على سرعة الاهتمام والاستجابة لاعضاء المنتدى جعلكم الله عونا لكل صاحب حاجة

تم اصلاح العطل وذلك بتتغير الجزء اللى فوق السخان حيث كان جزء من الجيد (الدليل البلاستك مكسور )مما يؤدى الى عدم دخول الورقة من الوجه الثانى الى الدوبلكس
على العموم شكرا للبشمهندس خالد رضوان جعله الله فى ميزان حسناته اميييييين
