[amin mohammad]

السلام عليكم
ما المقصود في
current sunk

current sourced

sink

source

وهي موجودة في الداتا شيت لي IC

مثال
High sink / source 25mA

[F.Abdelaziz]

اقتباس المشاركة الأصلية كتبت بواسطة amin mohammad السلام عليكم

اقتباس المشاركة الأصلية كتبت بواسطة amin mohammad ما المقصود في current sunk current sourced sink source وهي موجودة في الداتا شيت لي IC مثال High sink / source 25mA

أخى الكريم

شكرا جزيلا لك

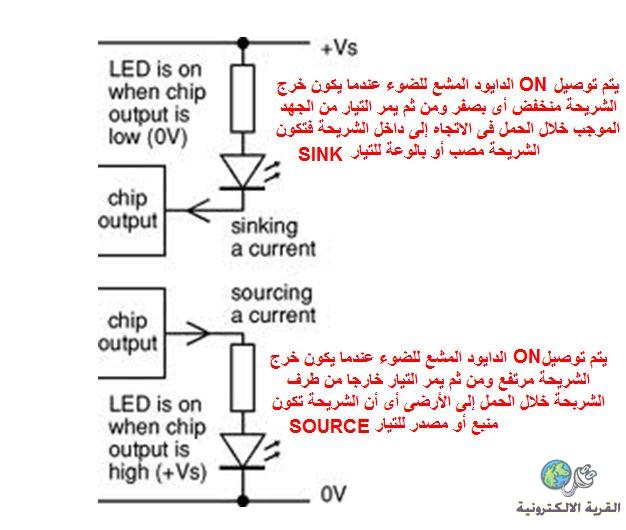

Sinking and sourcing current IC outputs are often said to 'sink' or 'source' current. The terms refer to the direction of the current at the IC's output. If the IC is sinking current it is flowing into the output. This means that a device connected between the positive supply (+Vs) and the IC output will be switched on when the output is low (0V). If the IC is sourcing current it is flowing out of the output. This means that a device connected between the IC output and the negative supply (0V) will be switched on when the output is high (+Vs).

ومعظم الميكروكونترولر يكون لها أقصى تيار يمكن أن تسحبه أو تبلعه sinking أو تعطيه أو تصدره sourcing لكل طرف هو حوالى 25ma
مع تمنياتى بدوام التوفيق

[00100]

اقتباس المشاركة الأصلية كتبت بواسطة amin mohammad السلام عليكم ما المقصود في current sunk current sourced sink source وهي موجودة في الداتا شيت لي IC مثال High sink / source 25mA

اخى الكريم وفقك الله و جزاك خيرا فى طلب العلم

عندما يقول لك هذه البنة من الايسى تستطيع ان تتحمل تيار 25mA sink or source فهذا يعنى انك تستطيع ان تاخذ منها هذا التيار كخرج او انك تستخدمها كارضى و يمر بها قيمة هذا التيار ايضا دون ان تتلف
اتمنى ان اكون استطعت ان تكون وصلت لك

[amin mohammad]

بارك الله فيكم
وصلت الفكرة

مشكور
