[محمد جراح]

وصلت للورشه عندي شاشه crt نوع NEC موديل multisync FE700
العطل ان الصوره متقلصه من الاسفل و مضغوطه
لا يمكن التحكم بها من البرسات
ارجو من اصحاب الخبره الافاده اما بسبب العطل المتوقع او مخطط الشاشه
و انا توقعي ان العطل في مكثف في مرحلة الافقي لكن لا اعلم اين تحديدا
و اشكر الجميع مسبقا

[mohamed-elc]

اقتباس المشاركة الأصلية كتبت بواسطة محمد جراح وصلت للورشه عندي شاشه crt نوع NEC موديل multisync FE700 العطل ان الصوره متقلصه من الاسفل و مضغوطه لا يمكن التحكم بها من البرسات ارجو من اصحاب الخبره الافاده اما بسبب العطل المتوقع او مخطط الشاشه و انا توقعي ان العطل في مكثف في مرحلة الافقي لكن لا اعلم اين تحديدا و اشكر الجميع مسبقا

السلام عليكم ورحمة الله وبركاته
اخى الفاضل بعد التحيه
ياريت صورة للعطل ان امكن
لانى لم استطع تصور العطل من خلال شرحك
ومرفق المخطط الخاص بهذه الشاشه

http://www.4shared.com/office/jV6p_pKU/SM_FE700_2.html

[محمد جراح]

اقتباس المشاركة الأصلية كتبت بواسطة mohamed-elc السلام عليكم ورحمة الله وبركاته اخى الفاضل بعد التحيه ياريت صورة للعطل ان امكن لانى لم استطع تصور العطل من خلال شرحك ومرفق المخطط الخاص بهذه الشاشه http://www.4shared.com/office/jV6p_pKU/SM_FE700_2.html

اخي العزيز
شاكر لك الاجابه على سؤالي بما يخص الشاشه المشار اليها
اما بعد :
لم استطع تحمل الملف الخاص بمخطط الشاشه
و اما عن الصوره فاني اشكرك بالتفضل و القاء نظره عليها و هذه هي الصوره عند بداية التشغيل

اما بعد ربع ساعه فتصبح الصوره هكذا
http://upload.qariya.info/images/qariya-6bee61c6c9.jpg

[abou jaafar]

السلام عليكم

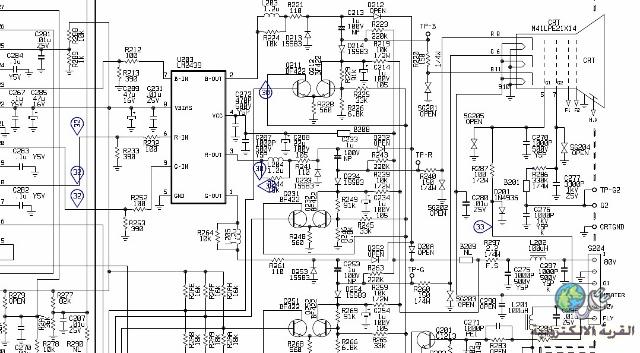

اخي الكريم انا نزلت المخطط والوصلة جيدة وهذه صورة منه ..

[محمد جراح]

[QUOTE=abou jaafar;609408]

السلام عليكم

اخي الكريم انا نزلت المخطط والوصلة جيدة وهذه صورة منه ..

[/QUOT
جزيل الشكر ليك اخي العزيز و انشاء الله ربنا يساعدني و اردلك ولو جزء بسيط من كرمك

[nrmeen66]

اخى الكريم صاحب العطل اولا غير ic المذبذب الذى يخرج ذبذبة الرأسى والأفقى وهو ثانى ic من حيث الحجم على الشاسية
ثم بعض المكثفات حول ic الرأسى مع احتمال أن يكون ic الرأسى نفسة تالف
وشكرا
