[godaphoto]

سوف اسرد لكم قصتى مع الشاشه فيو سونيك 14 بوصه
بعد دراساتى فى منتداكم العظيم والبحث والتنقيب عن المعلومات فى مواقع مختلفه فقد قرات مئات المواضيع وتعلمت الكثير اما بعد
صديق لى صاحب معمل تحاليل لديه شاشه فيوسونيك معطله وعلم منى انى مهتم بالالكترونيات وانى اصرف الكثير من الوقت على الانترنت فى القراءه فى الالكترونيات وطلب منى اصلاح الشاشة فقلت له لقد اخترت الشخص المناسب
وحملتها فى سيارتى الصغيرة ودخلت بيتى حاملا الشاشة بدلا من البطيخه فلمحتنى زوجتى وانا ذاهب الى غرفتى محنى الظهر احمل شاشة صغيرة فقالت بصوت منخفض ياماجاب الغراب لمه عملت نفسى مش سامع لانى مركز فى النيله اللى انا شايلها متجها الى طربيزة الشغل المبعثرة الادوات ثم وضعت الشاشة على السرير الموجود بجانب الطربيزه وكشخص سكران فرغت الطربيزه بزراعى اليمنى فظهرت قطعة الرخام الرصاصية اللون وسرعان ما وضعت الشاشة عليها ثم بدات فى فك المسامير لنزع الغطاء ففرحت جدا فى داخلى انى نجحت فى هذا ولكن لم احب ان اظهر فرحتى بينى وبين نفسى حتى لا اتعرض للغرور ومن نظرة قريبة الى الشاسيه وجدت ضباب وغيوم وسحب وعنكبوت ففرحت ايضا لانها شغلانه بعرف اعملها وتصرف من الوقت الكثير
وبعد الفرش والبنزين ظهرت القطع الالكترونيه فبدات بالنظر الى كل قطعه على حدى لعلى اجد شيء ما محترق فلم اجد بدات بخلع الكليبسات وسوكت الشاشه واخرجت الشاسيه على انفراد وبدات بنظرة اعمق لكل قطعة يتخللها نظرة بالعدسة المكبرة وايضا لم اجد فشمرت عن زراعى ونظرت الى الافوميتر نظرة الواثق من نفسه والتقطه بعنف كما لو كنت اعنفه لانه لم ياتى الى بمفرده
وبدات فى فحص القطع الالكترونيه قطعه قطعه الى ان وصلت الى ضالتى المنشوده فقد وجدت ترانزيستور موسفت لازق فى اللاين على قطعه من الالومنيوم الكبيره وعند وضع الافوميتر سمعت اجمل موسيقى انها موسيقى شورت نعم موسيقى شورت اجمل من موسيقى عمر خيرت حينها شعرت ان الكرسى اللى انا جالس عليه صغير جدا وكان يجب ان اعمل حسابى واجيب كرسى اوسع شوية ولكى اشعر بالنشوة اكثر بدات فى قياس المقاومات والموحدات بجانب هذا الموسفت الملعون ولكنى لم اجد شيء معطل فتناولت
مكواة اللحام بثقة وبدات فى خلع الترانزيستور العطلان وبشفاط القصدير وتك تك اصبح الموسفت فى يدى ثم اقتربت من الاضائة والعدسة فى يدى اليمنى رغم ان الموسفت كبير والكتابة واضحة جدا لكن ربما من نشوة الانتصار لم اكن ارى الكتابة من غير عدسه بحثت عن الموبايل ----- الووووووو ----- استاذ سامح --
السلام عليكم -------- عندك موسفت رقمه c5149 ------- ايوه موجود كاد الموبايل ان يطير من يدى ------ انا جايلك حالا ------ سلام ------- سلام
انطلقت بسيارتى الصغيرة اتراقص بين المطبات حتى وصلت الى الباركينج
نزلت من السيارة وبدات امشى بوقار ولكن كان قلبى اقل وقارا حيث وصل الى
تاجر قطع الغيار قبلى وشعرت ان قلبى سريع فى العدو ربما يكون اسرع من كارل لويس واخيرا سامح امامى فيس تو فيس سلام ---------- سلام -------- هات
الموسفت ------ خد الموسفت ------------ بكام ----------- سبعه جنيه -----
ليه غالى كدا طيب مافيش واحد مصرى ---- انفجر سامح ضاحكا -----------
انصرفت الى السياره عدت للبيت بدلت ملابسى شمرت عن ساعدى ركبت الموسفت وضعت الشاسيه فى مكانه وصلت كل الكابلات نعم لقد حانت اللحظة الحاسمة وضعت كابل الباور اضاء ليد الباور شعرت بانى احد علماء هذا الجيل وربما اكون قد ظلمت لانى لم احصل على جائزة نوبل مثل زويل حملت الشاشة الى احد اركان الغرفة لاقترب من الكمبيوتر لتوصيل كابل الداتا ضغطت باور شاهدت اجمل صوره فى حياتى على الشاشة
system fail ------------------------ قلت يتحرق الويندوز نسطب غيره وبعد ثانيتان فقط اختفت الصورة ولكن ظهر شيء جديد لكن ليس على الشاشة بل خلف ظهرى انه ذيل طويل لقد احترق الموسفت وعدت اجر اذيال الخيبة ------
اعزائى هاهو مقص على منديل على طبق فهل من يتفضل بقص هذا الذيل .؟
فنان تشكيلى جودافوتو ------------ شكرا

[godaphoto]

اعزائى الافاضل عند قياس الفولتيه على الطرف c مكان الموسفت طلعت 81.2 v ومن خلال قراءاتى علمت انها المفروض تكون من 50 الى 65 فولت
فاين المشكله

[mohamed-elc]

اقتباس المشاركة الأصلية كتبت بواسطة godaphoto اعزائى الافاضل عند قياس الفولتيه على الطرف c مكان الموسفت طلعت 81.2 v ومن خلال قراءاتى علمت انها المفروض تكون من 50 الى 65 فولت فاين المشكله

السلام عليكم ورحمة الله وبركاته
مهندسنا الكبير
وان كنت اشك فى هذا اللقب
فقد القبك بكاتبنا الكبير
او الروائى العظيم
لو كنت كتبت قصتك هذه مع الشاشه فى كتيب
لكنت أجنيت من ورائها الكثير من المال
وحينها كنت اشتريت لصديقك بدل منها جديده ويمكن كمان
LCD
ولكن لندع هذا جانباً إلى ان نقوم بالطرح فى دور النشر
المهم سيدى الفاضل كل ما قمت به جميل وممتاز
و 10/10
ولكن وقبل ان أبدً كلامى وددت ان اونوه ان القطعه التى تم تغييرها هى ترانزستور
وليست موسفت
هذا رقم واحد
رقم 2 هل احترقت بعد سخونه او شعرت بسخونه فى هذا الترانزستور
هل قمت بقياس الموسفت المغذى لهذا الترانزستور
هل تتبعت مصدر الفولت الى ان وصلت الى كوليكتور الترانزستور
هل تأكدت ان قيمه ال 80 فولت هى قيمه اكبر مما صممت عليه الشاشة
لان موضوع ان الفولت على C الترانزستور يبدأ من 50 الى 62
ليست قاعده ثابته
فهناك شاشات تستخدم فولت اكثر من هذا
وهناك شاشات تستخدم اقل من هذا
عموماً حاول أن تذكر لنا موديل الشاشه ومكوناتها حتى نستطيع
حضور مخطط لها وان نستطيع ان نحدد لحضرتك قيمة الفولت
وهل هو مناسب ام أقل من ذلك ومن ثم نتابع معك
والله الموفق

[godaphoto]

استاذى الفاضل mahmod-elc اشكرك شكرا جزيلا على اطرائك ---- وبعد
استاذى الفاضل لقد قمت بقياسات متانية حول الترانزيستور (شكرا للتصحيح ) وجدت منطقة بها شورت فيها دايود ومقاومه وهى قريبة جدا من الترانزيستور وبنزع القطع وقياسها لم اجد بها اى مشكلة فبماذا تنصحنى للوصول الى مصدر الشورت وما هى النقاط التى من خلالها استطيع تتبع الجهود وقيم الجهود عند كل نقطه واشكرك شكرا جزيلا

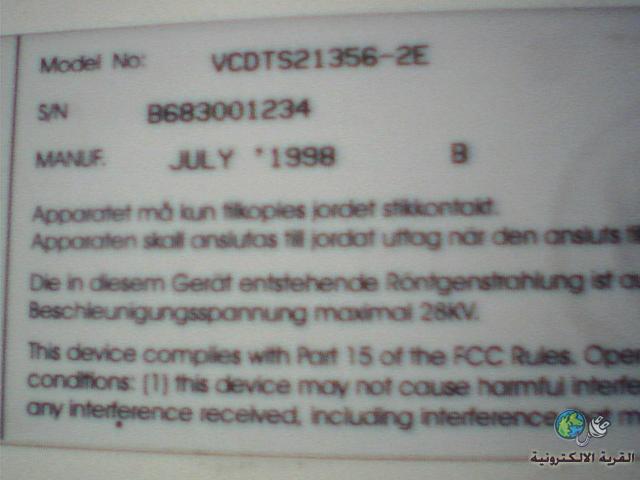

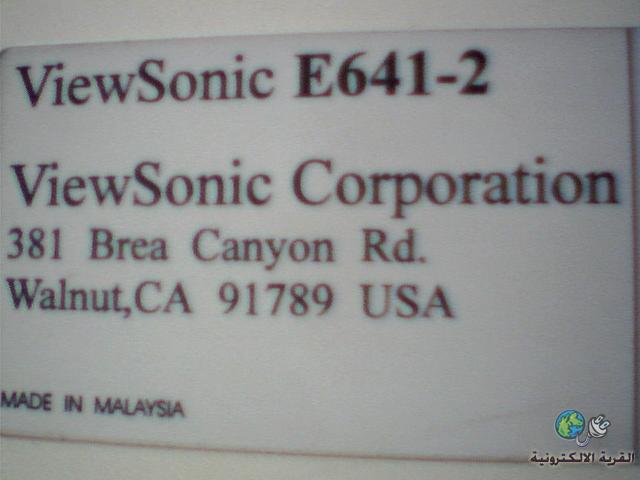

صور لنوع الشاشة
http://upload.qariya.info/images/qariya-75ebea6a84.jpg
http://upload.qariya.info/images/qariya-15af351fba.jpg
اشكرك وفى انتظار الرد

[nrmeen66]

تعاطفت معك كثيرا بسب أسلوبك الأدبى التى تتكامل فية عناصر القصة القصيرة
وكنت رائع فى تلميحاتك بليغ فى تصوير اللا محسوس فى صورة محسوس حتى اننى وان اقراء كنت ارى قبلك يرقص عندما وجدت رقم الترنزسستور
ولكن نستيقظ على صخرة الواقع لأبلغك ان الترنزسستور الذى اشتريتة سيىء فحاول ان تجد آخر من شاشة تقطيع ثم اربطها جيدا على التبريد
والسلام عليكم يا مؤلف

[godaphoto]

nrmeen66 اشكرك على الاطراء على اسلوبى واشكر لك اهتمامك
اعتقد ان الموضوع بعيد عن جودة الترانزيستور لان الفولتيه عند مجمع الترانزيستور كانت 81.2 v وربما يكون هناك سبب اخر وانا فى انتظار توجيهات اعضاء هذا المنتدى العظيم واشكركم جميعا

[هاوي إلكترونيك]

أخي ذكرتني في بداية محاولاتي في الإصلاح
مر علي نفس الوضع في شاشة LG 17 pouces بحيث غيرت الترانستور المذكور مرتين فلا يعمل سوى بضع ساعات، في المرة الثالثة غيرته بترانستور من شاشة أخرى باحترام قواعد التغيير بطبيعة الحال و لازال يعمل إلى يومنا هذا
أخي التوتر المذكور يبلغ 90 فولط، إليك المخطط http://www.4shared.com/get/lbj-5aPf/...cer_7134e.html

[godaphoto]

استاذى الفاضل هاوى اليكتريك اشكرك على اهتمامك
استاذى الفاضل هل يمكن استخدام ترانزيستور ذو مواصفات اعلى فى قدرته على تحمل فولتيه اعلى من ترانزيستور c5149 حيث يصعب توفير ترانزيستور من شاشه قديمه ---------وشكرا جزيلا
