حصري جدا.... الدائره الذكيه في السخان الغاز

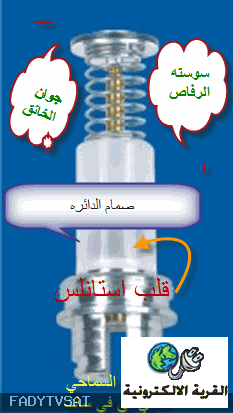

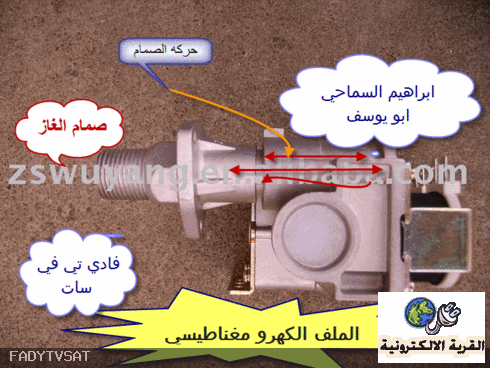

بسم الله الرحمن الرحيم نبدا علي بركه الله المحاضره الثانيه الدائره الكهرومغناطيسيه وهي تتكون من ملف بداخله قضيب يسمي قلب الملف مصنوع من الحديد او الاستانلس مكون من شرائح دقيقه ملتصقه بشكل عرضي علي قلب الملف / اسلاك الملف والقلب الداخلي مكون من عده اجزاء (السوسته / راس حامل للجوان /القاعده المشقوقه ) واليكم الصوره: اضغط على الصورة لرؤيتها بالحجم الطبيعي [IMG]  [/IMG]طريقه العمل: بمجرد مرور الماء في الطلمبه تضغط علي جوان الرداخ يدفع بابره صغيره للامام خارج اطار الطلمبه بعدها يعمل السويتش ومن ثم تبدا الدائره الكهربائيه في العمل الملف للدائره التي امامنا الان متصل ب 3 اسلاك متصله بالمكثف في السخان سوف نقوم بشرحه لاحقا باذن الله ما ان يستقبل الملف نبضه كهربائيه حتي يقوم بعمله كاي ملف كهربائي اي ينشا تيار مغناطيسي بقلب الملف فيتحرك العمود الداخلي له لاعلي ولاسفل بصوت مسموع جدا للسخان عباره عن رنه معدنيه واليكم صوره القضيب الداخلي للملف: اضغط على الصورة لرؤيتها بالحجم الطبيعي حركه القضيب لاعلي يعني غلق صمام الغاز عن طريق العامود الداخلي للملف والعكس صحيح في الحركه لاسفل [IMG]  [/IMG]وهذه الحركه تنشا من الشرائح العرضيه علي القلب الاستانلس داخل الملف بمجرد مرور الغاز واكتمال دوافع الاشتعال هنا يعمل سينسور صغير داخل المكثف الكهربي الموجود بالسخان باعطاء اشاره بتوقف الدائره الكهربيه عن العمل وهي ايضا التي توقف عمل الشرز بالسخان الا وهي الحساس والي ان نلتقي في الموضوع القادم تقبلوا مني ارق التحيه والاحترام جزاكم الله عني كل خير ((((( انتظرووووووونا...... قريبا )))) اخوكم في الله ابراهيم السماحي ابو يوسف التعديل الأخير تم بواسطة : هيما79 بتاريخ 22-02-2012 الساعة 04:28 PM |
