اي سي صوتي

[asto]

السلام عليكم

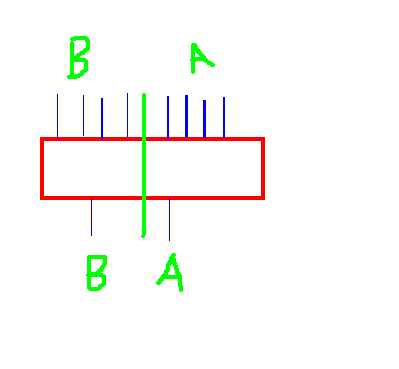

اطلب اي سي يكون سويتش لاشارة صوتية على الشكل التالي :



حيث A في الاسفل يعني المدخل الأول للاشارة و A في الاعلى يعني انه تذهب هذه الاشارة القادمة من A السفلية الى احد تلك الخطوط العلوية

و كذلك بالنسبة الى B

على ان يمكن ايصال هذا الاي سي بزر لحظي الذي عند ضغطه اول مرة يجعل الاشارة من A تمر في فرع علوي من A و يجعل الاشارة من B تمر في فرع علوي من B

و عند الضغط مرة اخرى يمر الصوت عبر فرعين علويين A و B آخريين و عند الضغط مرة ثالثة يمر عبر فرعيين آخرين A و B غير الفرعيين السابقين

[Imozar]

بعض الايسيهات التي تقوم بمهمة سويتشات أنالوج :
4066 او 4016
4051
4052
4053
وتنتمي كلها الى عائلة CMOS وتكون عادة مسبوقة بحروف مثل :
CD
HCF
HEF
...
(كما يمكن ان تجد سلسلة أخرى بها الارقام السابقة مسبوقة ب 74HC او 74HCT)

[asto]

هذا هو احدها و هو 4052

و لدي طلبان صغيران :

1- هل نصل هذا الاي سي مكان اي سماعة صغيرة او نحتاج الى وصلها بمقاومات او مكثفات معينة او عناصر اخرى

2-

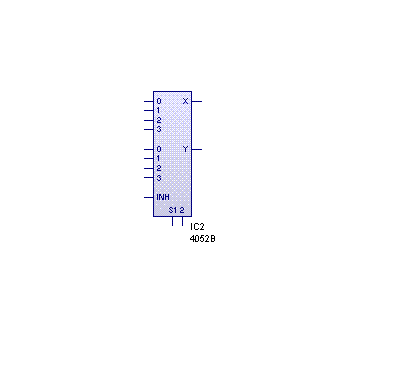

في الصورة التالية من برنامج التصميم السيركوت ونزارد

يرجى شرح الاطراف : inh , s1 , 2

[asto]

ممكن الرد اخوان

[mshal]

اولا لا توصل الاي سي مبشرة يجب توضيل الاشارة الي مكبرثانيا inhطرف تفعيل الاي سي s1+s2 هي اطراف تحديد المدخل

[asto]

المشاركة الأصلية كتبت بواسطة mshal

اولا لا توصل الاي سي مبشرة يجب توضيل الاشارة الي مكبرثانيا inhطرف تفعيل الاي سي s1+s2 هي اطراف تحديد المدخل

ممكن مثال ببرنامج التصميم السيركوت ونزارد او برنامج البروتوس

[asto]

ممكن الرد اخوان

[asto]

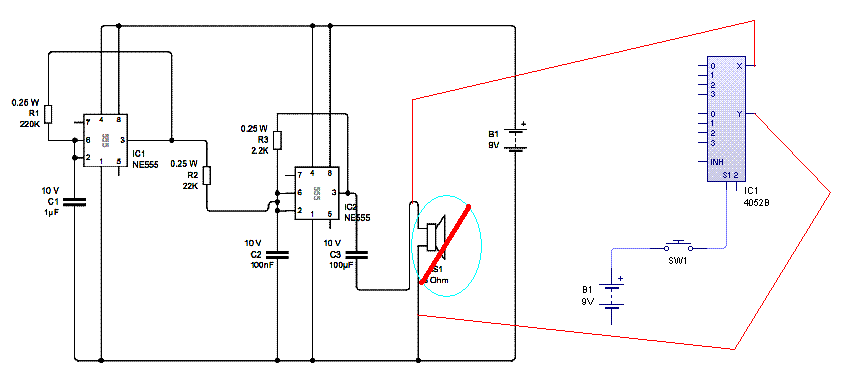

اتقصد الوصل كما في الصورة التالية :
