الاخ العزيز مالك
انا اضفت شرح مبدئي عن ترانزستورات bjt;fet في موضوع سابق ولكن لاجل عيونك انا هضيف الاكتر
بالنسبة لترانزستور bjt هذا الترانستور حساس للتيار بمعني انه مصدر جهد متخكم به عن طريق التيار وبالنسبة للترددات المنخفضة في دوائر ac فانه يعمل بصورة طبيعية في نطاق ما هو اقل من النصف ميجا هرتز او اقل من ذلك بقليل وذلك لانه بعد هذا النطاق تظهر السعات الشاردة بين اطراف التوصيل مما يؤدي الي مرور التيار خارج جسم الترانزستور وهذا يودي اليتناقص التيار المار به فيؤدي ذلك الي تناقص تيار الخرج بتناقص تيار الدخل وبزيادة التردد يتناقص التيار الي ان نصل الي مرحلة من التردد يمر التيار كله خارج جسد الترانزستور وهذا طبعا للانواع العادية ولكن هناك انواع خاصة تسمي rf bjt وهي مصممة في الاساس للعمل في الترددات العالية مثل دوائر ارسال الاف ام وهذه الترانزستورات بها حماية ذاتية ضد السعات الشاردة وهذا علي الموجات الجيبية
اما بالنسبة للموجات ذات الاشكال الاخري مثل الموجات المربعة او المثلثة او سن المنشار فان الاستجابة الترددية تكون تقريبا متشابهة مع وجود اختلافات بسيطة لاختلاف الشكل الموجي ولكن بالنسبة للموجات المربعة فان هناك ترانزستورات خاصةبها ايضا سواء للعمل في دوائر trigger او دوائرارسال الموجات الديجيتال عالية التردد
وهناك ملاحظة هامة جدا وهي ان معاوقة الدخل في هذا النوع من الترانزستور تكون منخفضة نسبيا ممكا يؤدي الي احتمال حدوث تحميل هذهالمعاوقة علي مصدر الجهد او التيار الخاص بالدخل وهناك بارامترات تتحكم في الاداء مثل معاوقتي الدخل والخرج ومقلوب معاوقة الدخل ومعاوقة كل طرف علي حدة وما الي ذلك
اما بالنسبة الي نوع fet فانها تمتاز بميزتين عن ترانزستورات bjt ولكن لها ايضا عيوبها والمميزات هي انها ذات معاوقة دخل عالية جدا وبالتالي لا تشكل حملا علي مصدر جهد الدخل والثانية ان الاستجابة الترددية لها اعلي من النع الاخر بمعني انها في الحالة العادية تعمل عند ترددات اعلي بقليل ومنها انواع للترددات فائقة الارتفاع وهذا النوع يتمتصنيعه بطريقتين اما طريقة V groove وهي عبارة عن جعل القناة علي شكل حرف v بهدف تقصير طول القناة فتتمكن الالكترونات من المرور عبرها بسرعة كبيرة اعتمادا علي قصر المسافة والتجاذب بين حاملات الشحنة المختلفة وهذا يؤدي الي مرور الالكترونات في الاتجاهين بسرعة فائقة ولان الدخل يكون غالبا يتردد بين الموجب والسالب فهذا يعادل مرور الالكترونات في الاتجاهين وهذا يشبه عملية الفتح والقفل swiching ولكن صناعيا فان تصنيع القناة علي الشكل v صعب للغاية وتم الاستغناء عن ذلك بتصنيع U groove والذي يكون تصنيعه اسهل بكثير

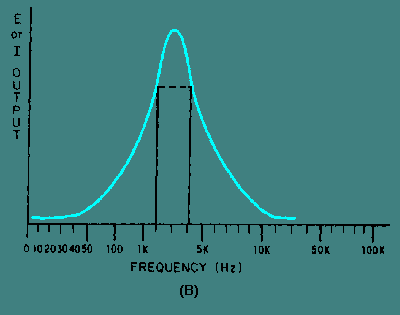

والمقصود ان الاستجابة للتردد يمكن ايجادها من منحني الاستجابة للتردد frequency response curve ومثال عليه المنحني التالي وطبعا القيم الموجودة به غير دقيقة ولكنه مثال فقط
وهو علاقة بيانية بين التردد والكسب
وينصح في الترددات المرتفعة جدا استخدام دائرة ربط coupling بمكثف او ملف بين دائرة الخرج وخرج الترانزستور بهدف تقليل السعات الشاردة
اما بالنسبة للترددات المستمرة فان الترانزستور سواء كان اي من النوعين فانه يستخدم اما كمكبر للجهد او التيار المستمر او مفتاح تحكم swich في دوائر المنطق وفي هذه الحالة الذي يتحكم في نوع الترانزستور المستخدم هو التطبيق في حد ذاته وعامة فان ترانزستور bjt له حظ اكبر وعدد اكثر من التطبيقات مقارنة بنوع fet
والله الموفق
